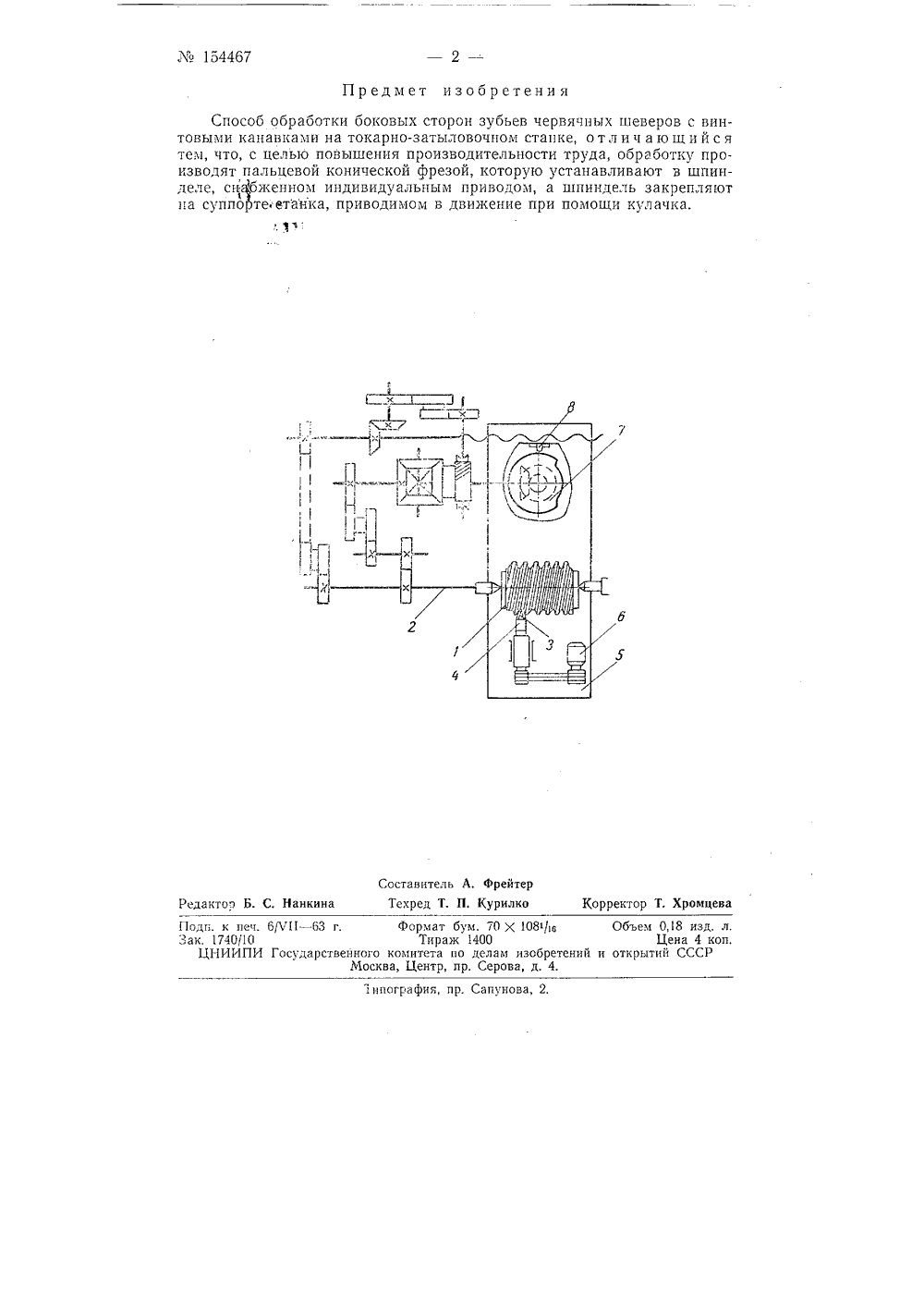

154467

Номер патента: 49729

Опубликовано: 31.08.1936

Автор: Булаков

МПК: B23P 15/52

Метки: боковых, метчиков, ниток, режущих, снятия, станку, сторон, токарному

...витков. В результате получается одновременное снятие правойбоковой стороны режущей нитки 5 нсоседней левой режущей стороны ниткиэтой же впадины того же гребня,Боковая режущая сторона нитки 5при начале резания будет срезана при-,мерно на /и миллиметра и соседняялевая сторона при начале витка той жевпадины окажется не затронутой, Помере углубления и вращения метчикабудет происходить снятие обеих сторон,равномерно,После прохода первого гребня (метчика) под действием муфты 7 канала 2эксцептриковый водитель 74 получаетобратное действие, подымая палец 22до нулевой точки,Дальнейшее параллельное псремеыеиие справа налево и весь процесс сиятия боковых режущих сторон происходит аналогично первому случаю с той лишь разницей, что супорт 20...

Номер патента: 136212

Опубликовано: 01.01.1961

Автор: Крупенин

МПК: B23G 1/36, B24B 7/10

Метки: боковых, витка, диска, или, обеих, одновременного, паза, спирального, станок, сторон, торце, шлифования

...например спирального диска самоцентрирующего зажимного патрона, отличающийся тем, что он обеспечивает одновременную шлифовку обеих сторон витка спирали. В результате достигается концентричносгь сторон витка спирали, точность выполняемых операций и высокая производительность. Это обусловлено тем. что шпиндели шлифовальных головок установлены на каретки, которые синхронно перемещаются в противоположных направлениях,На чертеже схематически показан предлагаемый станок,Основными деталями станка являются: станина 1 с направляющ- ми, поперечные салазки 2, каретка У, шпиндель 4, каретка 5, шпиндель 6, шлифовальные головки 7 и 8, рукоятка 9, винт 10, рукоятка 11, шестерни 12 и 13, винты 14 и 15, ходовой винт 16, параллель 17 нижней...

Номер патента: 1058759

Опубликовано: 07.12.1983

Автор: Либерман

МПК: B24B 3/16

Метки: боковых, зубьев, калибрующей, поверхностей, протяжки, профиля, цельной, шлифования, шлицевой

...в соответствующую сторону. Профиль абразивного инструмента соответствует профилю зуба протяжки.На фиг. 1 представлена цельная калибрующая шлицевая протяжка, работающая по, профильной схеме резания, 50 общий вид; на Фиг. 2 - вид А на фиг, 1; на Фиг. 3 - схема расположения профилей зубьев калибрующей шлицевой протяжки, работающей по проФильной схеме резания.5Протяжка состоит иэ переднего конца 1, каЛибрующих зубьев 2 с шагом Ф и заднего конца 3.При подъеме переднего конца 1 протяжки на величину Ч.относительно задб 0 него конц 4 3 без разворота ее в горизонтальной плоскости и прямолиней" ном перемещении абразивного инструмента не показан) на профиле зуба будет получен отрицательный задний 65 угол, Для получения на боковом проФиле...

Номер патента: 1756034

Опубликовано: 23.08.1992

Авторы: Панчишин, Ткачик, Шушкевич

МПК: B23C 3/28

Метки: боковых, набор, пазов, сторон, фрез

...осуЩествляют настройку набора фреэ. При сжатии простановочных колец 2 ввиду наличия распорной прокладки 4 происходит выпучивание периферийной режущей части фрез пил 3, Этим производятся регулирование размера Фрез по ширине, причем дисковые фрезы-пилы находятся в напряженном состоянии, Благодаря выполнению кольцевой распорной прокладки с поперечным сечением эллипсной формы обеспечено создание напряженного состояния дисковых фреэ-пил. При сжатии проставочных колец дисковые фрезы, опираясь на распорную прокладку, прогибаются, приобретая вогнутую форму параболоида. При прогибании боковые стороны Фрез скользят по сторонам распорной прокладки и для облегчения этого скольжения распорнаяпрокладка выполнена с поперечным сечением...

Номер патента: 1796359

Опубликовано: 23.02.1993

Авторы: Ткачик, Туцкий, Шушкевич

МПК: B23C 3/28

Метки: боковых, набор, пазов, сторон, фрез

...углы в плане р.Величину угла наклона изменяют в результате установки сменных зажимных колец 6 и 7,При измененииугла наклона фреэ 3 последние проскальзывают закругленными поверхностями отверстия на фрезерной оправке 1. Такое же проскальзывание с изменением контактных площадок имеет место между торцами фрез 3 и кольцевой распорной прокладкой 4.При изменении положения зажимных колец на 180 угол наклона набора фрез изменяется на противоположный такой же величины. Величина угла наклона фрез перекрывает расстояние между выпуклыми торцами режущих зубьев, и для гарантирования этого перекрытия, обеспечивающего исключение непрореза посредине обрабатываемого паза, величину угла наклона фрез выбирают в прямо пропорциональной зависимости их...
