Цифровой генератор импульсов

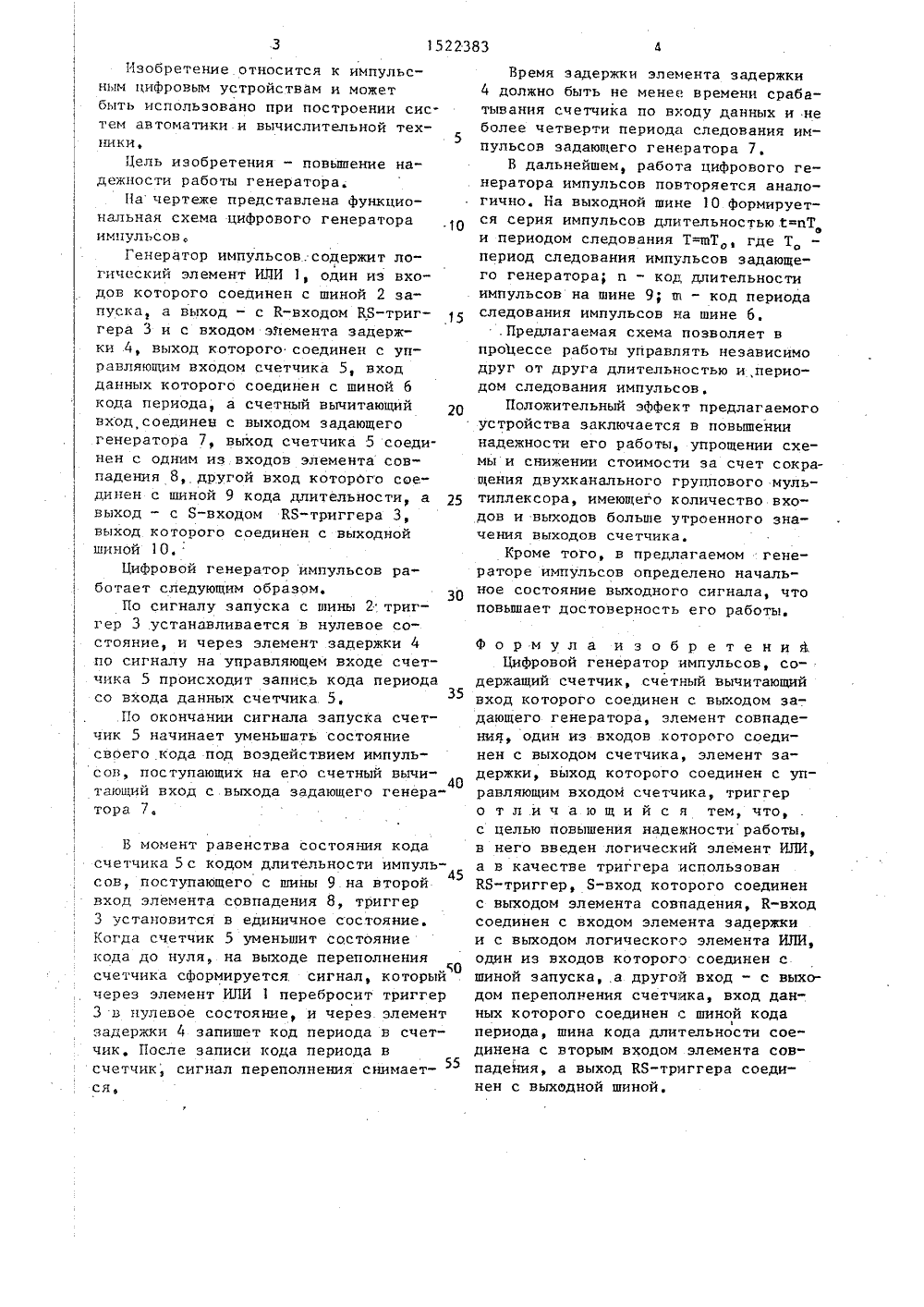

) 4 Н 03 К 3/02 бю ГОСУДАРСТ 8 ЕНКЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССРОПИСАНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВ 1(54) ЦИФРОВОЙ ГЕНЕРАТОР ИМПУЛЬСОВ (57) Изобретение относится к цифр вым устройствам и может быть испол зовано при построении систем автом тики и вычислительной техники, Целью изобретения является повышениенадежности работы генератора, Цифровой генератор импульсов содержит логический элемент ИЛИ 1, шину 2 запуска КБ-триггер 3, элемент 4 задержки, счетчик 5, шину 6 кода периода, задающий генератор , элемент8 совпадений, шину 9 кода длительности и выходную шину 10, Изобретение позволяет повысить надежность работы генератора, упростить его схемуи снизить стоимость в результате сокращения двухканального групповогомультиплексора, имеющего количествовходов и выходов больше утроенногозначения выходов счетчика. 1 ил.Изобретение относится к импульсным цифровым устройствам и можетбыть использовано при построении систем автоматики и вычислительной техники,5Цель изобретения - повьппение надежности работы генератора.Ца чертеже представлена функциональная схема цифрового генератораимпульсов,Генератор импульсов. содержит логический элемент ИЛИ 1, один из входов которого соединен с шиной 2 запуска а ВыхОД с К-ВхОДОм КБ-триггера 3 и с входом элемента задержки 4, выход которого соединен с управляющим входом счетчика 5, входданных которого соединен с шиной 6кода периода, а счетный вычитающийвход соединен с выходом задающегогенератора 7, выход счетчика 5 соединен с одним из входов элемента совпадения 8, другой вход которого соединен с шиной 9 кода длительности, а 25выход - с Б-Входом КБ-триггера 3,выход которого соединен с выходнойшиной 10.Цифровой генератор импульсов работает следующим образом,30По сигналу запуска с шины 2 триггер 3 .устанавливается в нулевое состояние, и через элемент задержки 4по сигналу на управляющем входе счетчика 5 происходит запись кода периодасо входа данных счетчика 5,35По окончании сигнала запуска счетчик 5 начинает уменьшать состояниесвоего кода под воздействием импульсов, поступающих на его счетный вычи 40тающий вход с выхода задающего генератора 7. Б момент равенства состояния кодасчетчика 5 с кодом длительности импульсов, поступающего с шины 9 на второй45вход элемента совпадения 8, триггер3 установится в единичное состояние,Когда счетчик 5 уменьшит состояниекода до нуля, на выходе переполнения0счетчика сформируется. сигнал, которыйчерез элемент ИЛИ 1 перебросит триггер3 В нулевое состояние, и через элементзадержки 4 запишет код периода в счетчик. После записи кода периода всчетчик, сигнал переполнения снимается,Время задержки элемента задержки4 должно быть не менее времени срабатывания счетчика по входу данных и неболее четверти периода следования импульсов задающего генератора 7,В дальнейшем, работа цифрового генератора импульсов повторяется аналогично. На выходной шине 10 формируется серия импульсов длительностью йщпТфи периодом следования Т=п 1 ТО где Топериод следования импульсов задающего генератора; п - код длительностиимпульсов на шине 9; щ - код периодаследования импульсов на шине 6,.Предлагаемая схема позволяет впроцессе работы управлять независимодруг от друга длительностью и,периодом следования импульсов,Положительный эффект предлагаемогоустройства заключается в повьппениинадежности его работы, упрощении схемы и снижении стоимости за счет сокращения двухканального группового мультиплексора, имеющего количество входов и выходов больше утроенного значения выходов счетчика,Кроме того, в предлагаемом генераторе импульсов определено начальное состояние выходного сигнала, чтоповышает достоверность его работы. Формула и з о б р е т е н иЦифровой генератор импульсов, содержащий счетчик, счетный вычитающий вход которого соединен с выходом задающего генератора, элемент совпадения, один из входов которого соединен с выходом счетчика, элемент задержки, выход которого соединен с управляющим входом счетчика, триггер отличающийся тем, что, с целью повышения надежности работы, в него введен логический элемент ИЛИ, а в качестве триггера использован КБ-триггер, Б-вход которого соединен с выходом элемента совпадения, К"вход соединен с входом элемента задержки и с выходом логического элемента ИЛИ, один из входов которого соединен с шиной запуска, а другой вход - с выходом переполнения счетчика, вход данных которого соединен с шиной кода3периода, шина кода длительности сое" динена с вторым входом элемента совпадения, а выход КБ-триггера соединен с выходной шиной.
