Измельчитель грубых кормов

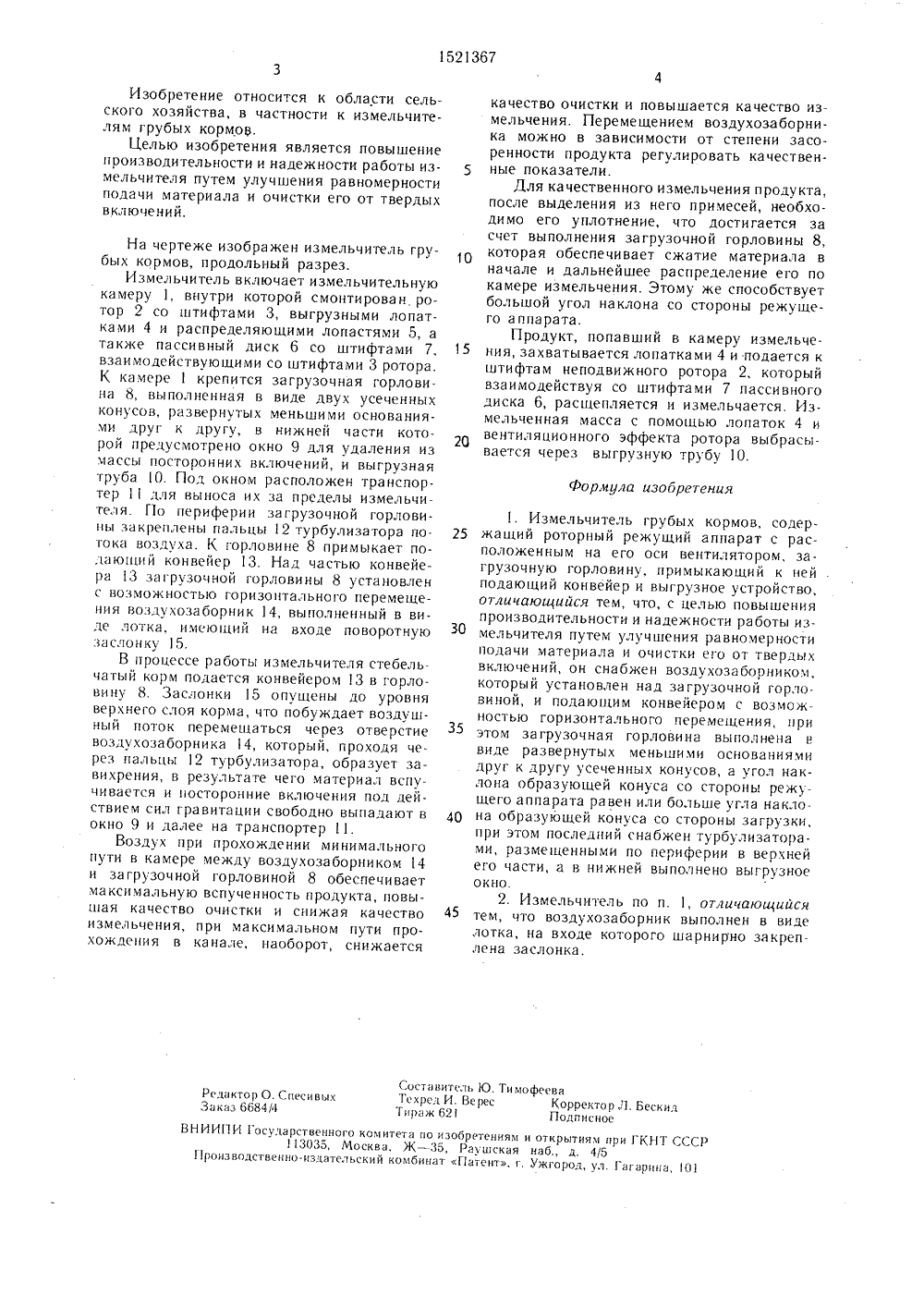

(71) Всесоюзное производственное объединение по животноводческим машинам (72) Ю. А. Г 1 лотников, Л. М, Куцын, А. А. Воронков и П. П. Бродченко(54) ИЗМЕЛЪЧИТЕЛЪ ГРУБЫХ КОРМОВ (57) Изобретение относится к сельскому хозяйству, в частности к измельчителям грубых кормов. Целью изобретения является повышение производительности и надежности работы измельчителя путем улучшения равномерности подачи материала и очистки его от твердых включений. Измельчитель грубых кормов включает измельчительную камеру 1, внутри которой смонтированы ротор 2 со штифтами 3 и взаимодействующий с ним пассивный диск 6 со штифтами 7. К корпусу 1 крепится загрузочная горловина 8, выполненная в виде двух усеченных конусов, развернутых меньшими основаниями друг к другу, за счет чего происходят сначала сжатие материала, а затем распределение его по камере измельчения. Над загрузочной горловиной 8 и конвейером 13 установлен с возможностью горизонтального перемещения воздухозаборник 14, посредством которого можно регулировать качественные показатели. Расположенные на входе в верхне части горловины турбулизаторы 12 способствуют завихрению воздушного потока, в результате чего материал вспушивается и посторонние включения под действием сил гравитации свободно выпадают в окно 9, а далее - в тран- Ж спортер 11. 1 з. п. ф-лы,ил.1521367 Формула изобретения Составитель Ю. Тимофеева Редактор О. Спесивых Техред И. Верее Корректор Л. Бескид Заказ 6684/4 Тираж 62 Подписное ВНИИПРосуларственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Гроизволственно-издательский комбинат Г 1 атент, г. Ужгород, ул. Гагарина, 101Изобретение относится к области сельского хозяйства, в частности к измельчителям грубых кормов.Целью изобретения является повышение производительности и надежности работы измельчителя путем улучшения равномерности подачи материала и очистки его от твердых включений. На чертеже изображен измельчитель грубых кормов, продольный разрез.Измельчитель включает измельчительную камеру 1, внутри которой смонтирован, ротор 2 со штифтами 3, выгрузными лопатками 4 и распределяющими лопастями 5, а также пассивный диск 6 со штифтами 7, взаимодействующими со штифтами 3 ротора. К камере 1 крепится загрузочная горловина 8, выполненная в виде двух усеченных конусов, развернутых меньшими основаниями друг к другу, в нижней части которой предусмотрено окно 9 для удаления из массы посторонних включений, и выгрузная труба 1 О. Под окном расположен транспортер 11 для выноса их за пределы измельчителя. По периферии загрузочной горловины закреплены пальцы2 турбулизатора по- гока воздуха. К горловине 8 примыкает подаюц 1 ий конвейер 13. Над частью конвейера 13 загрузочной горловины 8 установлен с возможностью горизонтального перемещения воздухозаборник4, выполненный в виде лотка, имеющий на входе поворотную заслонку 15.В процессе работы измельчителя стебельчатый корм подается конвейером3 в горловину 8. Заслонки 15 опушены до уровня верхнего слоя корма, что побуждает воздушный поток перемещаться через отверстие воздухозаборника 14, который, проходя через пальцы 12 турбулизатора, образует завихрения, в результате чего материал вспу. чивается и посторонние включения под действием сил гравитации свободно выпадают в окно 9 и далее на транспортер 11.Воздух при прохождении минимального пути в камере между воздухозаборником 4 и загрузочной горловиной 8 обеспечивает максимальную вспученность продукта, повышая качество очистки и снижая качество измельчения, при максимальном пути прохождения в канале, наоборот, снижается качество очистки и повышается качество измельчения. Перемещением воздухозаборника можно в зависимости от степени засоренности продукта регулировать качествен ные показатели.Для качественного измельчения продукта,после выделения из него примесей, необходимо его уплотнение, что достигается за счет выполнения загрузочной горловины 8, которая обеспечивает сжатие материала в начале и дальнейшее распределение его по камере измельчения. Этому же способствует большой угол наклона со стороны режущего аппарата.Продукт, попавший в камеру измельче ния, захватывается лопатками 4 и подается кштифтам неподвижного ротора 2, который взаимодействуя со штифтами 7 пассивного диска 6, расщепляется и измельчается. Измельченная масса с помощью лопаток 4 и вентиляционного эффекта ротора выбрасывается через выгрузную трубу 1 О.. Измельчитель грубых кормов, содер жащий роторный режущий аппарат с расположенным на его оси вентилятором, загрузочную горловину, примыкающий к ней подающий конвейер и выгрузное устройство, отличающийся тем, что, с целью повышения производительности и надежности работы измельчителя путем улучшения равномерности подачи материала и очистки его от твердых включений, он снабжен воздухозаборником, который установлен над загрузочной горловиной, и подающим конвейером с возможностью горизонтального перемещения, при этом загрузочная горловина выполнена и виде развернутых меньшими основаниями друг к другу усеченных конусов, а угол наклона образующей конуса со стороны режущего аппарата равен или больше угла накло О на образующей конуса со стороны загрузки,при этом последний снабжен турбулизаторами, размещенными по периферии в верхней его части, а в нижней выполнено выгрузное окно.2. Измельчитель по и. 1, отличающиися 45 тем, что воздухозаборник выполнен в виделотка, на входе которого шарнирно закреплена заслонка.
