Электронный двухнедельный регулятор уровня жидких или сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 151840
Автор: Ротбарт
Текст

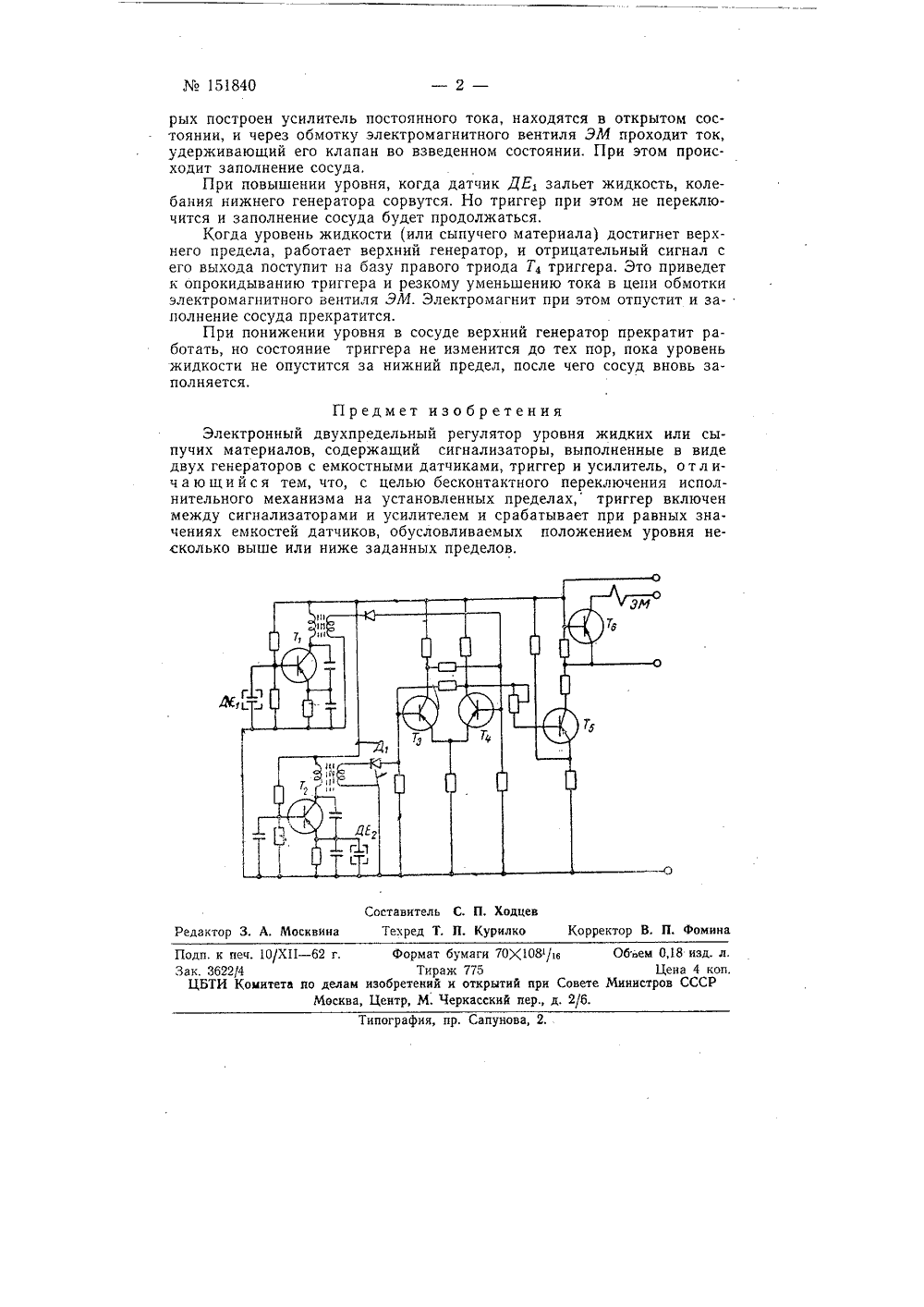

Класс б ОИ; 42 е, 31 зз153846 дписная группа1 б Ротбарт ЭЛЕКТРОННЫЙ ДВУХПРЕДЕЛ ЖИДКИХ ИЛИ СЫП НЫЙ РЕГУЛЯТОР УРОИХ МАТЕРИАЛОВ Заявлено 1 апреля 1961 в Комитет по делам изобретений и отк Опубликовано в Бюллетене изг. за724403/26-10ытий при Совете Министров ССбретений22 за 1962 г. Известные электронные двухпредельные регуляторы уровня жидких или сыпучих материалов не обладают достаточными надежностью и быстродействием в связи с тем, что переключение исполнительного механизма в них производится с помощью контактных устройств,В предлагаемом электронном двухпредельном регуляторе уровня бесконтактное переключение обеспечивается тем, что выходы двух сигнализаторов предельных значений уровня воздействуют на соответствующие входы триггерного устройства, выход которого подключен к исполнительному механизму через усилитель.На чертеже изображена принципиальная электрическая схема предлагаемого регулятора уровня с триггерным переключением.Два сигнализатора с емкостными датчиками ДЕ, и ДЕ представляющие собой автогенераторы, построенные на триодах Т, и Т, устанавливаются: один с датчиком ДЕ 1 - на верхнем пределе регулирования, а другой с датчиком ДЕ, - на нижнем пределе. При омывании электродов датчиков жидкостью (или сыпучим материалом) их емкость увеличивается. Генератор, построенный на триоде Т, (верхний), вырабатывает колебания только при омывании электродов емкостного датчика ДЕ, жидкостью. Генератор, построенный на триоде Т 2 (нижний), наоборот, работает только при малой емкости датчика ДЕ т. е. при омывании электродов датчика ДЕ, жидкостью колебания автогенератора срываются.Триггер собран на триодах Тз и Т.При уровне жидкости до нижнего предела из двух генераторов работает только нижний, С выхода этого генератора через диод Д, на базу триода Т, триггера поступает отрицательный сигнал. При этом триод Т, открыт, а триод Тна коллекторе которого имеется высокий отрицательный потенциал, - закрыт. Поэтому триоды Т; и Т на кото151840 рых построен усилитель постоянного тока, находятся в открытом состоянии, и через обмотку электромагнитного вентиля ЗМ проходит ток, удерживающий его клапан во взведенном состоянии, При этом происходит заполнение сосуда.При повышении уровня, когда датчик ДЕ, зальет жидкость, колебания нижнего генератора сорвутся. Но триггер при этом не переключится и заполнение сосуда будет продолжаться.Когда уровень жидкости (или сыпучего материала) достигнет верхнего предела, работает верхний генератор, и отрицательный сигнал с его выхода поступит на базу правого триода Т 4 триггера, Это приведет к опрокидыванию триггера и резкому уменьшению тока в цепи обмотки электромагнитного вентиля ЭМ. Электромагнит при этом отпустит и заполнение сосуда прекратится.При понижении уровня в сосуде верхний генератор прекратит работать, но состояние триггера не изменится до тех пор, пока уровень жидкости не опустится за нижний предел, после чего сосуд вновь заполняется. Предмет изобретенияЭлектронный двухпредельный регулятор уровня жидких или сыпучих материалов, содержащий сигнализаторы, выполненные в виде двух генераторов с емкостными датчиками, триггер и усилитель, от л ич а ю щ и й с я тем, что, с целью бесконтактного переключения исполнительного механизма на установленных пределах, триггер включен между сигнализаторами и усилителем и срабатывает при равных значениях емкостей датчиков, обусловливаемых положением уровня несколько выше или ниже заданных пределов,Составитель С. П, Ходцев едактор 3. А, Москвина Техред Т, П. Курилко Корректор В. П. фоминПодп. к печ. 10/Х 11 - 62 г.Зак. 3622/4ЦБТИ Комитета по делам иМосква,Формат бумаги 70 Р,108/иТираж 775обретений и открытий при СоветеЦентр, М. Черкасский пер., д. 2/б. бьем 0,18 изд. л Цена 4 коп Министров СССР
СмотретьЗаявка
724403, 01.04.1961
Ротбарт В. Г
МПК / Метки
МПК: G01F 23/26
Метки: двухнедельный, жидких, регулятор, сыпучих, уровня, электронный
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-151840-ehlektronnyjj-dvukhnedelnyjj-regulyator-urovnya-zhidkikh-ili-sypuchikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Электронный двухнедельный регулятор уровня жидких или сыпучих материалов</a>
