Сигнализатор уровня электропроводных жидкостей

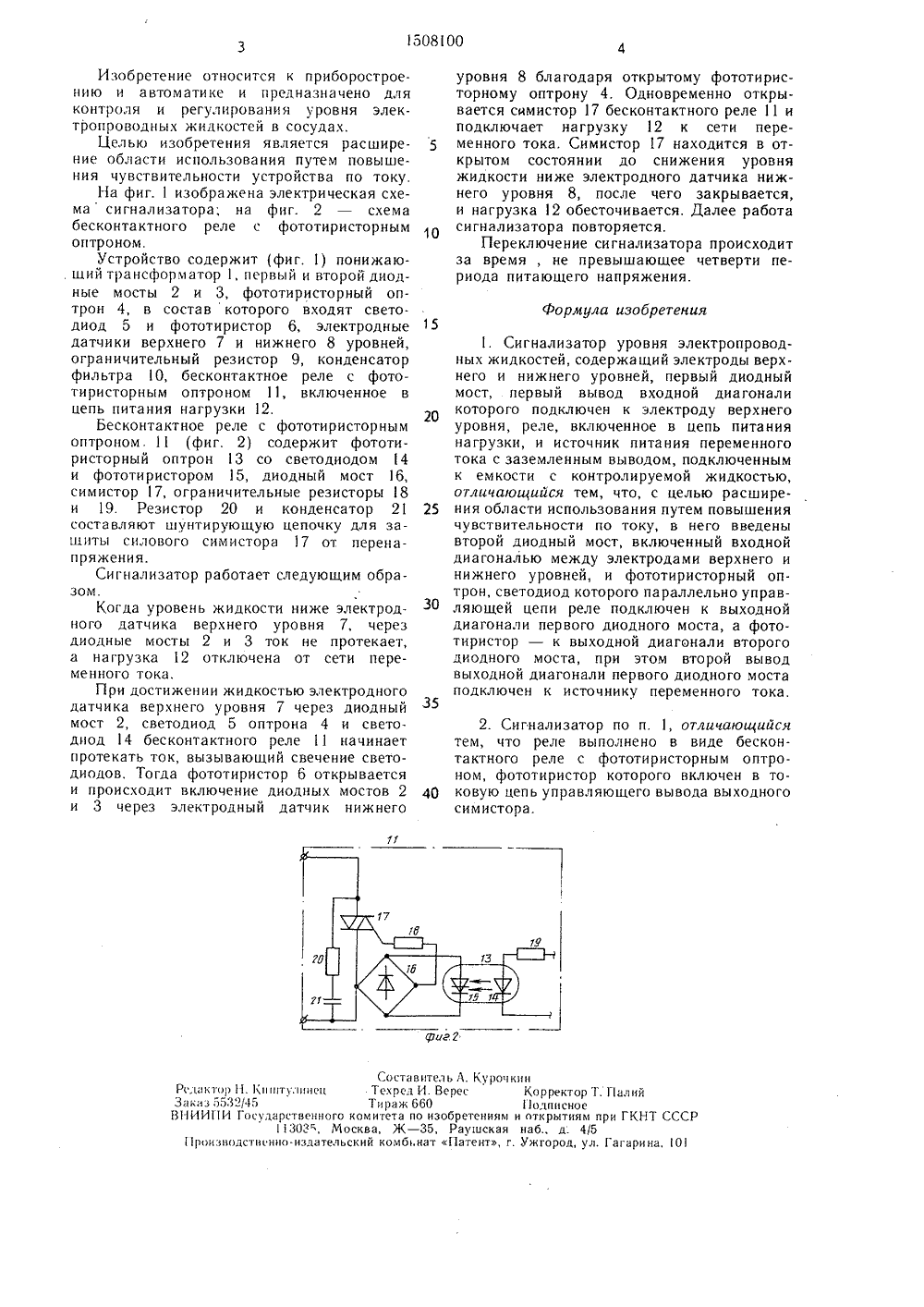

(19) (11) ф и 4.Ы23 ЮСПОЮ 3 стЦ 1.,1)Ц Ь,О 119.аА ИЕ ИЗОБРЕТЕНИ ОП Ь ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ТОРСКОМУ СВИДЕТЕЛЬСТ(54) СИГНАЛИЗАТОР УРОВНЯ ЭЛЕКТРОПРОВОДНЫХ ЖИДКОСТЕЙ(57) Изобретение относится к приборостроению и автоматике и предназначенодля контроля и регулирования уровня электропроводных жидкостей, обладающих значительным удельным сопротивлением. Цельизобретения - расширение области использования путем повышения чувствительностипо току. Сигнализатор содержит электродные датчики верхнего 7 и нижнего 8 уровней и электронную схему, управляющую работой нагрузки 12. При достижении жидкостью датчика 7 верхнего уровня через диодный мост 2, светодиод 5 оптрона 4 и бесконтактное реле 11 с фототиристорным оптроном начинает протекать ток, фототиристор 6 открывается и происходит включение диодных мостов 2 и 3 через датчик 8 благодаря открытому фототиристорному оптрону 4. Одновременно реле 11 подключает к сети нагрузку 12. При понижении уровня ниже датчика 8 реле 11 от. ключает нагрузку. Переключение происходит за время, не превышающее четверти периода питающего напряжения. 1 з. и. ф-лы, 2 ил.508100 Формула изобретения 15 Составитель А. КурочкинРедактор 1. Кнгнтулннен . Текред И. Верес Корректор Т. ПалийЗаказ 55325 Тираж 660 1 одпнсноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР11303, Москва, Ж - 35, Рву шская наб., д. 4/51 ризводствснно.издательский комбьнат Патент, г. Ужгород, ул, Гагарина, 101 Изобретение относится к приборостроению и автоматике и предназначено для контроля и регулирования уровня электропроводных жидкостей в сосудах.Целью изобретения является расширение области использования путем повышения чувствительности устройства по току,На фиг. 1 изображена электрическая схема сигнализатора; на фиг. 2 - схема бесконтактного реле с фототиристорным оптроном.Устройство содержит (фиг. 1) понижающий трансформатор 1, первый и второй диодные мосты 2 и 3, фототиристорный оптрон 4, в составкоторого входят светодиод 5 и фототиристор 6, электродные датчики верхнего 7 и нижнего 8 уровней, ограничительный резистор 9, конденсатор фильтра 10, бесконтактное реле с фототиристорным оптроном 11, включенное в цепь питания нагрузки 12.Бесконтактное реле с фототиристорным оптроном. 11 (фиг. 2) содержит фототиристорный оптрон 13 со светодиодом 14 и фототиристором 15, диодный мост 16, симистор 17, ограничительные резисторы 8 и 19. Резистор 20 и конденсатор 21 составляют шунтирующую цепочку для зашиты силового симистора 17 от перенапряженияя.Сигнализатор работает следующим образом.Когда уровень жидкости ниже электродного датчика верхнего уровня 7, через диодные мосты 2 и 3 ток не протекает, а нагрузка 12 отключена от сети переменного тока.При достижении жидкостью электродного датчика верхнего уровня 7 через диодный мост 2, светодиод 5 оптрона 4 и светодиод 14 бесконтактного реле 11 начинает протекать ток, вызывающий свечение светодиодов. Тогда фототиристор 6 открывается и происходит включение диодных мостов 2 и 3 через электродный датчик нижнего уровня 8 благодаря открытому фототиристорному оптрону 4. Одновременно открывается симистор 17 бесконтактного реле 11 и подключает нагрузку 2 к сети переменного тока. Симистор 17 находится в открытом состоянии до снижения уровня жидкости ниже электродного датчика нижнего уровня 8, после чего закрывается, и нагрузка 12 обесточивается. Далее работа сигнализатора повторяется.Переключение сигнализатора происходит за время, не превышающее четверти периода питающего напряжения. 1, Сигнализатор уровня электропроводных жидкостей, содержащий электроды верхнего и нижнего уровней, первый диодный мост, первый вывод входной диагонали которого подключен к электроду верхнего уровня, реле, включенное в цепь питания нагрузки, и источник питания переменного тока с заземленным выводом, подключенным к емкости с контролируемой жидкостью, отличающийся тем, что, с целью расшире ния области использования путем повышениячувствительности по току, в него введены второй диодный мост, включенный входной диагональю между электродами верхнего и нижнего уровней, и фототиристорный оптрон, светодиод которого параллельно управляющей цепи реле подключен к выходной диагонали первого диодного моста, а фототиристор - к выходной диагонали второго диодного моста, при этом второй вывод выходной диагонали первого диодного моста подключен к источнику переменного тока, 35 2. Сигнализатор по п. 1, отличающийсятем, что реле выполнено в виде бесконтактного реле с фототиристорным оптроном, фототиристор которого включен в то ковую цепь управляющего вывода выходногосимистора.
