Дозатор для грубых суспензий
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

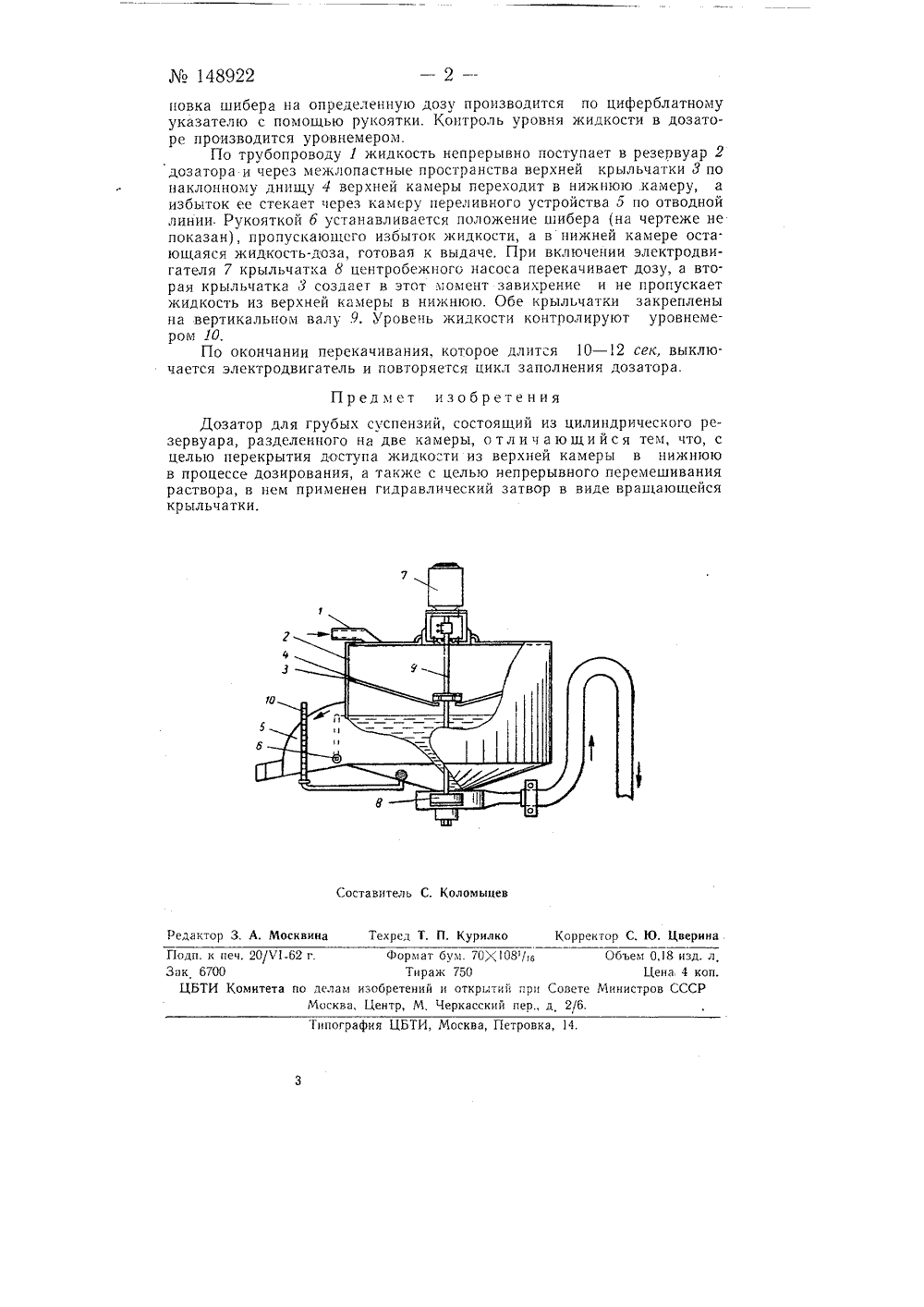

" 4 : . 1,"1 ОГХФ:;щд )ЦФ 1 Е."г ИСАНИЕ ИЗОБРЕТЕНИАВТОРСКОМУ СВИДЕТЕЛЬСТВУ писная аруппа1 б 7 ущин и С. Г. Савки ДОЗАТОР ДЛЯ ГРУБЫХ СУСПЕНЗИ Заявлено 1 июля 1961 г. за М 736439126-Оделам изобретений и открытий при Совете Министров СС в Комите Опубликовано в ссБюллетене изобретений М 14 за 1962 г. В строительной, химической и других отраслях промышленности применяются дозаторы, включающие в себя цилиндр с быстродействую. шими клапанами. в котором вмонтированы два электрода емкостного двухпредельного сигнализатора уровня.Необходимость разработки более производительной конструкции дозатора вызвана широким применением глиняной или известковой суспензии в строительстве, В известных дозаторах быстродействующие клапаны, электроды сигнализаторов уровня и другие пропускные и регулирующие устройства быстро заиливаются и требуют очистки, особенно от налипшей глины. Дозирование грубой (глиняной или известковой) суспензии, содержашей до 15% песка, нельзя производить доза- тором с быстродействующими клапанами, так как их работа быстро нарушается, и они выходят из строя, Жидкости грубых суспензий в известных дозаторах перемешиваются периодически и расслаиваются из-за малой скорости освобождения мерного сосуда, что приводит к нарушению точности дозирования, засорению выходных отверстий и необходимости частой чистки и наладки дозатора,В предлагаемом дозаторе для грубых суспензий, идущих в качестве пластификатора в строительные растворы, в момент выдачи отмеренной дозы перекрывается доступ жидости из верхней камеры в нижгпою и раствор перемешивается непрерывно, что исключает заиливание и расслаивание, обеспечивает передачу всего содержимого дозы. Для этого в дозаторе применен гидравлический затвор в виде врацающейся крыльчатки.На чертеже схематически изображено устройство предлагаемого дозатора для грубых суспензий.Дозатор представляет собой цилиндрический резервуар, раделенный на две камеры, в днище которого смонтирован центробежный насос, а отверстие переборки перекрывается гидравлическим затвором - вращающейся крыльчаткой. Дозатор имеет переливное устройство, состоящее из камеры и шибера, который регулирует сток жидкости, Уста148922 новка шибера на определенную дозу производится по циферблатному указателю с помощью рукоятки. Контроль уровня жидкости в дозаторе производится уровнемером,По трубопроводу 1 жидкость непрерывно поступает в резервуар 2 дозатора и через межлопастные пространства верхней крыльчатки 3 по наклонному днищу 4 верхней камеры переходит в нижнюю камеру, а избыток ее стекает через камеру переливного устройства 5 по отводной линии Рукояткой б устанавливается положение шибера (на чертеже не показан), пропускающего избыток жидкости, а в нижней камере оста. ющаяся жидкость-доза, готовая к выдаче. При включении электродвигателя 7 крыльчатка о центробежного насоса перекачивает дозу, а вто. рая крыльчатка 3 создаег в этот момент завихрение и не пропускает жидкость из верхней камеры в никн 1 ою. Обе крыльчатки закреплены на вертикальном валу 9, Уровень жидкости контролируют уровнемером 10,По окончании перекачивания, которое длится 10 - 12 сек, выключается электродвигатель и повторяется цикл заполнения дозатора,Предмет изобретения оставитель С. Коломыцев Редактор 3. А. Москвина Техред Т. П. Курилко Корректор С. Ю, Цверина Поди, к печ. 20/Ч 1-62 г.3 як 6700ЦБТИ Комитета по делам иМосква,Форма Тир бретени ентр, Ми Совет ткрытиивсский р.,д 2 Гипография ЦБТИ, Москва, Петровка Дозатор для грубых суспензий, состоящий из цилиндрического резервуара, разделенного на две камеры, отличающийся тем, что, с целью перекрытия доступа жидкости из верхней камеры в нижнюю в процессе дозирования, а также с целью непрерывного перемешивания раствора, в нем применен гидравлический затвор в виде вращающейся крыльчатки.
