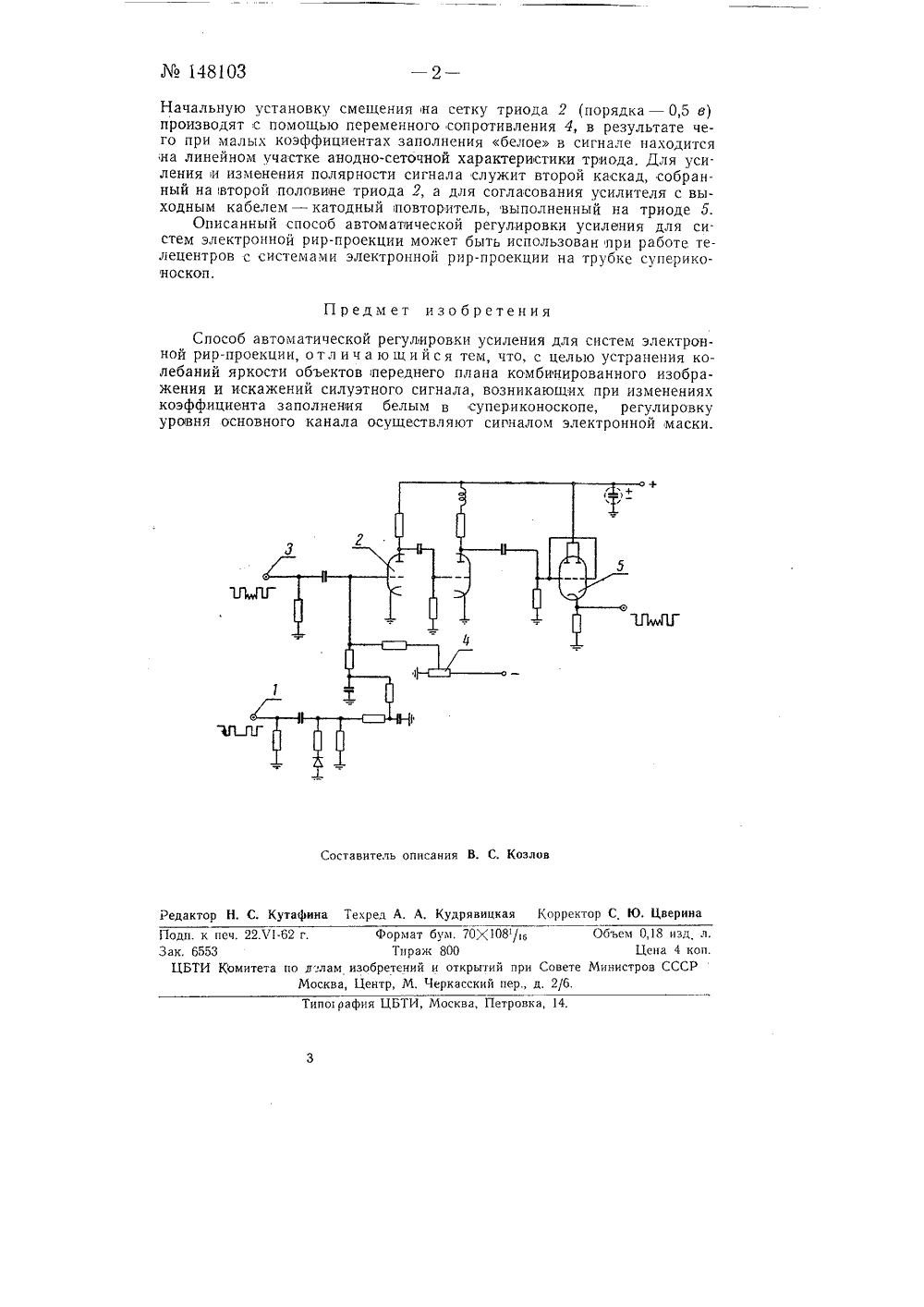

Способ автоматической регулировки усиления для систем электронной рир-проекции

Номер патента: 150875

Опубликовано: 01.01.1962

Автор: Сохен

МПК: H03G 3/00

Метки: автоматической, импульсного, коэффициента, регулировки, усиления, усилителя

...1 находится в пределах заданных значений С,ы,)С, )У, то импульсы не пропускаются схемой 3 фиксации уровней и на выходе схемы сигнал отсутствует. При значениях амплитуды импульсов У выходящих за указанные пределы, сигнал проходит на выход схемы 3, при этом при выполнении неравенстваЬо 150875 У,) Увыдается положительный импульс, а при выполнении неравенства С,) С, - отрицательный. Передним фронтом выходных импульсов схемы 3 опрокидывается реверсивная ключевая схема 4, по. строенная так, что каждый последующий импульс той же полярности что и предыдущий, переводит схему 4 в последующее состояние, тогда как каждый последующий импульс, вызывающий обратную предыдущему полярность, возвращает схему 4 в предшествующее состояние.Реверсивная схема...

Номер патента: 261471

Опубликовано: 01.01.1970

Автор: Левицкий

МПК: H03G 3/30

Метки: автоматической, коэффициента, регулировки, усиления

...эмиттер в коллект5 и входным сопротивлением последующего усилительного каскада.При увеличении входного сигнала транзистор закрывается, напряжение на его коллекторе уменьшается, в результате чего увеличи 10 вается ток через диоды 3 и 4, включеннылпоследовательно по постоянному току, а ихсопротивление уменьшается, при этом увеличивается величина отрицательной обратнойсвязи по напряжению последующего усили.15 тельного каскада, в цепи отрицательной обратной связи которого включен диод 3, иувеличивается шунтирование контура 7 этогоусилительного каскада диодом 4. Конденсатор 8 связывает диоды 3 и 4 с последующим20 усилительным каскадом,Использование в качестве управляемого делителя транзистора, требующего для своегоуправления небольшую...

Номер патента: 780162

Опубликовано: 15.11.1980

Авторы: Величко, Успенский

МПК: H03G 3/20

Метки: автоматической, дискретной, коэффициента, регулировки, усиления

...так при с -раз рядном реверсивном счетчике, выполняющем функцию цифрового интегрирования, требуется 2- с тактов для заполнения всего счетчика при допусти" мой точности установки коэффициента .передачи.Цель изобретения - повышение быстродействия.Для этого в устройство для автоматической дискретной регулировки коэффициента усиления, содержащее усилитель, управляемую резистивную матри(54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ДИСКРЕТНОЙ РЕГУЛИРОВКИ КОЭФФИЦИЕНТА УСИЛЕНИЯИИПИ Заказ 9343/23 Тираж 9 Ужгород, ул, Проектная, 1 ПП 1 Патентф л ента усиления. Действительно, для отработки всего диапазона изменения коэффициента усиления в описываемом устройстве требуется е х тактов устакновки, тогда как в случае использования одного эквивалентного счетчика...

Номер патента: 1107286

Опубликовано: 07.08.1984

Авторы: Гнучев, Мартынов, Ющенко

МПК: H03G 3/20

Метки: автоматической, дискретной, коэффициента, регулировки, усиления

...7, сумматор 8 и второй регистр 9.Устройство работает следующим образом.На вход дискретного управляемого аттенюатора 1, состоящего из Ъ последовательно соединенных делителей 111 поступает аналоговый сигнал произвольной формы. Коэффициент передачи каждого делителя определяется выражением К 1.=К 12 , где 1=1,2 ш - номер делителя;К - коэффициент передачи первого делителя, определяющего заданную точность установки амплитуды выходного сигнала, выраженный в дБ. Таким образом, во включенном состоянии коэффициент передачи каждого последующего делителя равен квадратукоэффициента передачи предыдущего. С выхода дискретного управляемого аттенюатора.1 сигнал поступает на вход АЦП 2, с выхода которого цифровой код поступает на первый вход...

Номер патента: 142696

Опубликовано: 01.01.1961

Авторы: Гедике, Колчин

МПК: H03G 3/10

Метки: видеоусилителя, каскада, коэффициента, полупроводниковом, регулировки, триоде, усиления

...транзистора 1, включенного по схеме с общей базой. Регулирующее напряжение подают на зажим 2, а входное напряжение - на зажим 3. Известно, что входное сопротивление полупроводникового триода, включенного по схеме с обшей базой, для триодов с большим коэффициентом переноса (порядка 0,97) определяется, в основном, сопротивлнисм промежутка эмиттер-база. Это сопротивление, в свою очередь, зависит от тока эмиттера. Таким образом, для осуществления р- гулировки коэффициента усиления по описываемому способу достаточно управлять с зажима 2 током эмиттера триода,При применении способа не следует использовать каскады усиления с частотной коррекцией по току,так как при изменении нагрузки необхо2димо одновременноеизменение корректирую 1 цих...
