Шарнирно-рычажный транслятор параллельных линеек
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1469226
Автор: Мамырин
Текст

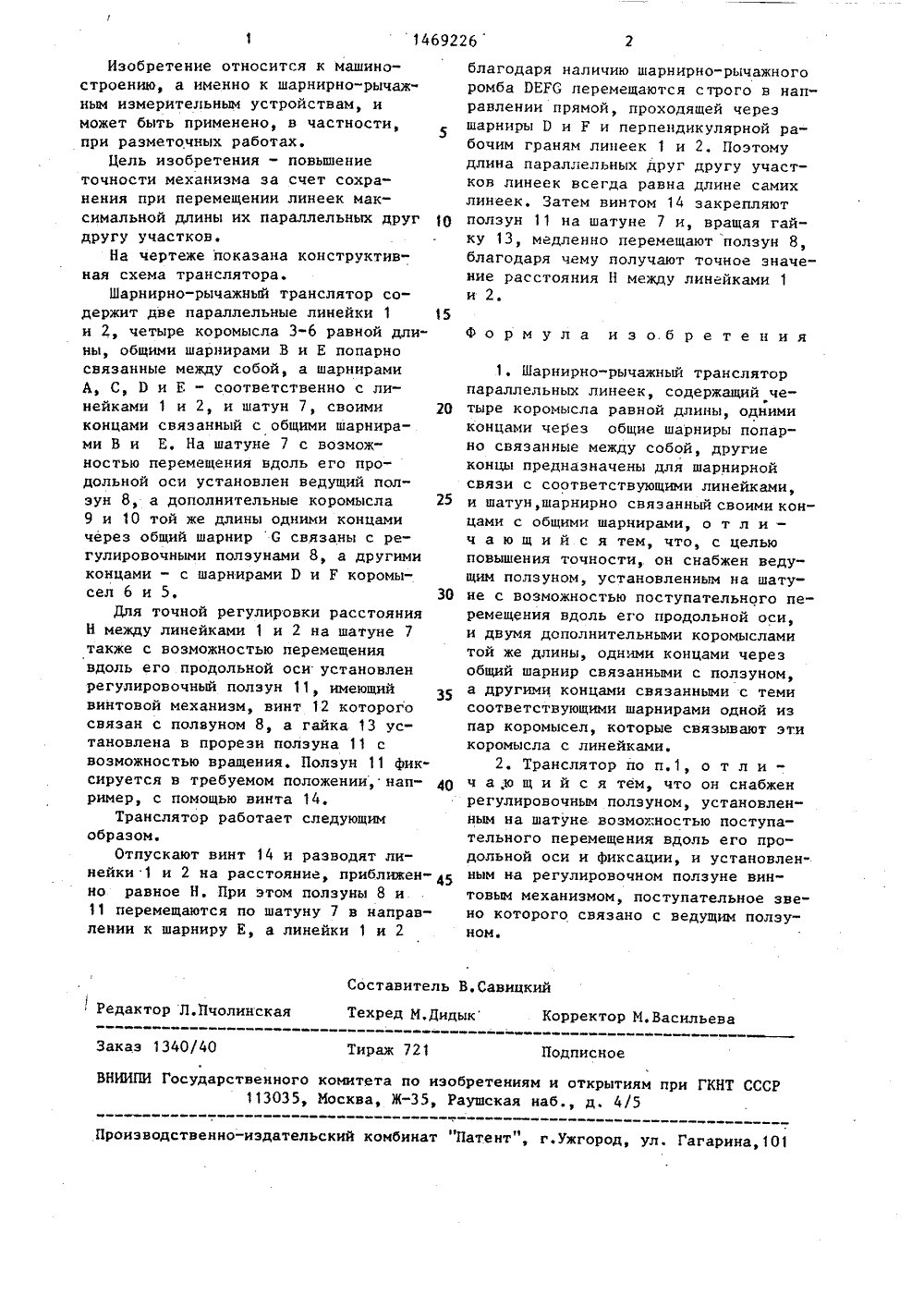

1469226 Формула изобретения товым механизмом, поступательное зве"но которого связано с ведущим ползуном. Составитель В.СавицкийТехред М.Дидык Корректор М.Васильева 1 Редактор Л.Пчолинская Заказ 1340/40 Тираж 721 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,10 Изобретение относится к машиностроению, а именно к шарнирно-рычаж" ным измерительным устройствам, и может быть применено, в частности, при разметочных работах.Цель изобретения - повышение точности механизма за счет сохранения при перемещении линеек максимальной длины их параллельных друг другу участков.На чертеже показана конструктивная схема транслятора.Шарнирно-рычажный транслятор содержит две параллельные линейки 1 15 и 2, четыре коромысла 3-6 равной длины, общими шарнирами В и Е попарно связанные между собой, а шарнирами А, С, Р и Е - соответственно с линейками 1 и 2, и шатун 7, своими 20 концами связанный с общими шарнирами В и Е. На шатуне 7 с возможностью перемещения вдоль его продольной оси установлен ведущий полэун 8, а дополнительные коромысла 25 9 и 10 той же длины одними концами через общий шарнир С связаны с регулировочными ползунами 8, а другими концами " с шарнирами Р и Г коромысел Ь и 5. 30Для точной регулировки расстояния Н между линейками 1 и 2 на шатуне 7 также с возможностью перемещения вдоль его продольной оси установлен регулировочный ползун 11, имеющий винтовой механизм, винт 12 которого связан с полвуном 8, а гайка 13 установлена в прорези ползуна 11 с возможностью вращения. Ползун 11 фиксируется в требуемом положении, нап ример, с помощью винта 14.Транслятор работает следующим образом.Отпускают винт 14 и разводят линейки 1 и 2 на расстояние, приближен но равное Н. При этом ползуны 8 и11 перемещаются по шатуну 7 в направлении к шарниру Е, а линейки 1 и 2 благодаря наличию шарнирно-рычажногоромба РЕГИ перемещаются строго в нап"равлении прямой, проходящей черезшарниры Р и Г и перпендикулярной рабочим граням линеек 1 и 2, Поэтомудлина параллельных друг другу участков линеек всегда равна длине самихлинеек, Затем винтом 14 закрепляютползун 11 на шатуне 7 и, вращая гайку 13, медленно перемещают ползун 8,благодаря чему получают точное значение расстояния Н между линейками 1и 2,1. Шарнирно-рычажный транслятор параллельных линеек, содержащий четыре коромысла равной длины, одними концами через общие шарниры попарно связанные между собой, другие концы предназначены для шарнирной связи с соответствующими линейками, и шатун, шарнирно связанный своими концами с общими шарнирами, о т л и - ч а ю щ и й с я тем, что, с целью повышения точности, он снабжен ведущим ползуном, установленным на шатуне с возможностью поступательного перемещения вдоль его продольной оси, и двумя дополнительными коромыслами той же длины, одними концами через общий шарнир связанными с ползуном, а другими концами связанными с теми соответствующими шарнирами одной из пар коромысел, которые связывают эти коромысла с линейками.2, Транслятор по п.1, о т л и - ч а,ю щ и й с я тем, что он снабжен регулировочным ползуном, установленным на шатуне возможностью поступательного перемещения вдоль его продольной оси и фиксации, и установленным на регулировочном ползуне вин"
СмотретьЗаявка
4321203, 27.10.1987
А. В. Мамырин
МАМЫРИН АНАТОЛИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: F16H 21/00
Метки: линеек, параллельных, транслятор, шарнирно-рычажный
Опубликовано: 30.03.1989
