Способ контроля размерного съема материала и управления процессом при гидроэлектрополировании
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 145104
Авторы: Александров, Березков, Гончаров, Казанский, Лаврентьев, Окунев, Петров, Филимошин
Текст

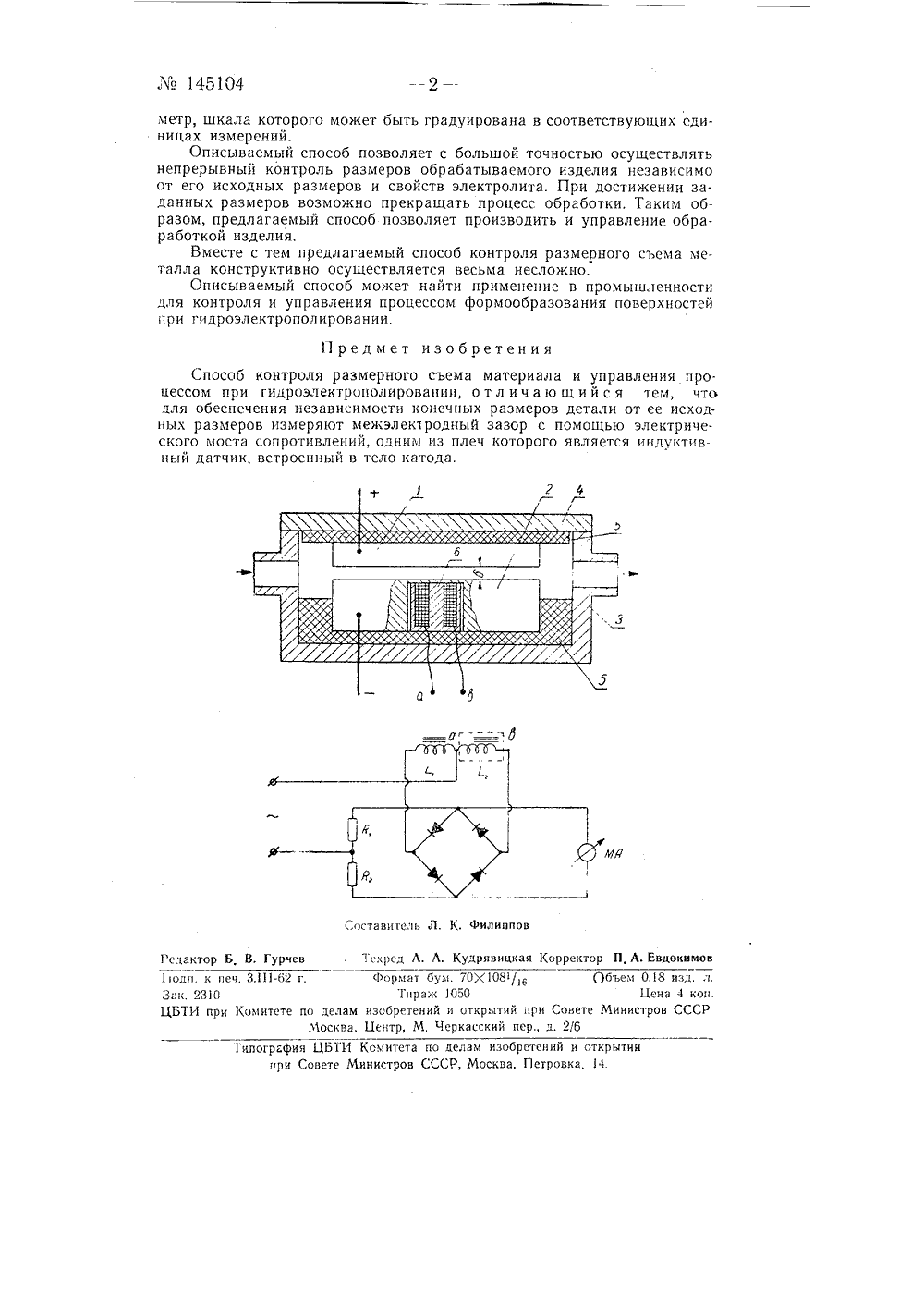

Класс 48 а, 15 п145104 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ й АВТОРСНОМУ СВИДЕТЕЛЬСТВУСПОСОБ КОНТРОЛЯ РАЗМЕРНОГО СЪЕМА МАТЕРИАЛА И УПРАВЛЕНИЯ ПРОЦЕССОМ ПРИ ГИДРОЭЛЕКТРО ПОЛ ИРОВАН ИИ Заявлено 17 марта 1961 г. за М 722389/22 - 2 в Ь;омитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений Хв 4 за 1962 г. Известны способы контроля размеров детали в процессе электро- гидравлической обработки, например, путем пробных замеров. Однако эти способы требуют значительного количества вспомогательных операций. Переустановка детали увеличивает погрешность обработки.Контроль размеров по току вследствие непостоянства состава электролита также не всегда обеспечивает требуемой точности измерений.Известнь 1 способы контроля размеров детали при элскт огпдравличсской обработке, заключающиеся в дозировании определенного наперед заданного количества электричества.Недостатком этого способа является зависимость размера ооработапного изделия от исходного размера до обраооткп.Огисываемый спосоо предназначен для контроля размерного съема материала и управления процессом при гидроэлектрополировании и имеет цель - обеспсчение независимости консчных размеров детали от се исходных размеров, Это достигается тем, что с помощью электрического моста сопротивлений, одним из плеч которого служит индуктивный датчик, встроенный в тело катода, измеряют межэлектродный зазор,На чертеже представлена схема устройства для гидроэлектрополпрования и электрическая схема контроля размера изделия.Электроды 1 и 2 монтированы соответственно в контейнере 3 и крышке 4 на незначительном расстоянии друг от друга. В процессс электролиза происходит интенсивный съем металла с анода, что обеспечивается непрерывной прокачкой электролита через контейнер. С электролитом удаляются и продукты электролиза. Электроды 1 и 2 изолированы при помощи изоляторов 5, При малой величине межэлектродного зазора на аноде копируется форма поверхности катода.В теле электрода 2 1 катод) встроен индуктивный датчик 6. Катушка датчика У,2 включена в одно из плеч моста,В процессе обработки изделия изменение межэлектродного зазора б приводит к соответствующему измененшо баланса измерительного моста. Для контроля величины зазора б в схему включен микроампер145104 метр, шкала которого может быть градуирована в соответствующих сдиницах измерений.Описываемый способ позволяет с большой точностью осуществлять непрерывный контроль размеров обрабатываемого изделия независимо от его исходных размеров и свойств электролита. При достижении заданных размеров возможно прекращать процесс обработки. Таким образом, предлагаемый способ позволяет производить и управление обраработкой изделия,Вместе с тем предлагаемый способ контроля размерного съема металла конструктивно осуществляется весьма несложно.Описываемый способ может найти применение в промышленности для контроля и управления процессом формообразования поверхностей при гидроэлектрополировании,Предмет изобретения. Филипп Составитель сдактор Б, В. Гурчев Текрсд А. А. Кудрявицкая Корректор П, А. Евдокимов а Объем О,8 изд. л Цена 4 коп ий при Совете Министров СССР пер., д, 2/б1 одп. к печ. 3.11-б 2 г.Зак. 2310ЦБТИ при 1(омитете по деламМосква,по делам изобретений и открытСССР, Москва, Петровка, 14. Гипография ЦЬТИ Коми при Совете Минист Способ контроля размерного съема материала и управления процессом при гидроэлектрополировании, о т л и ч а ю щ и й с я тем, что для обеспечения независимости конечных размеров детали от ее исходных размеров измеряют межэлек 1 родный зазор с помощью электрического моста сопротивлений, одним из плеч которого является индуктивный датчик, встроенный в тело катода,
СмотретьЗаявка
722389, 17.03.1961
Александров В. П, Березков Б. Н, Гончаров В. С, Казанский В. М, Лаврентьев П. Д, Окунев А. И, Петров Б. И, Филимошин В. Г
МПК / Метки
МПК: C25D 21/00, C25F 7/00
Метки: гидроэлектрополировании, процессом, размерного, съема
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-145104-sposob-kontrolya-razmernogo-sema-materiala-i-upravleniya-processom-pri-gidroehlektropolirovanii.html" target="_blank" rel="follow" title="База патентов СССР">Способ контроля размерного съема материала и управления процессом при гидроэлектрополировании</a>
