Способ изготовления оболочек для гидромоделирования литниковых систем и форм

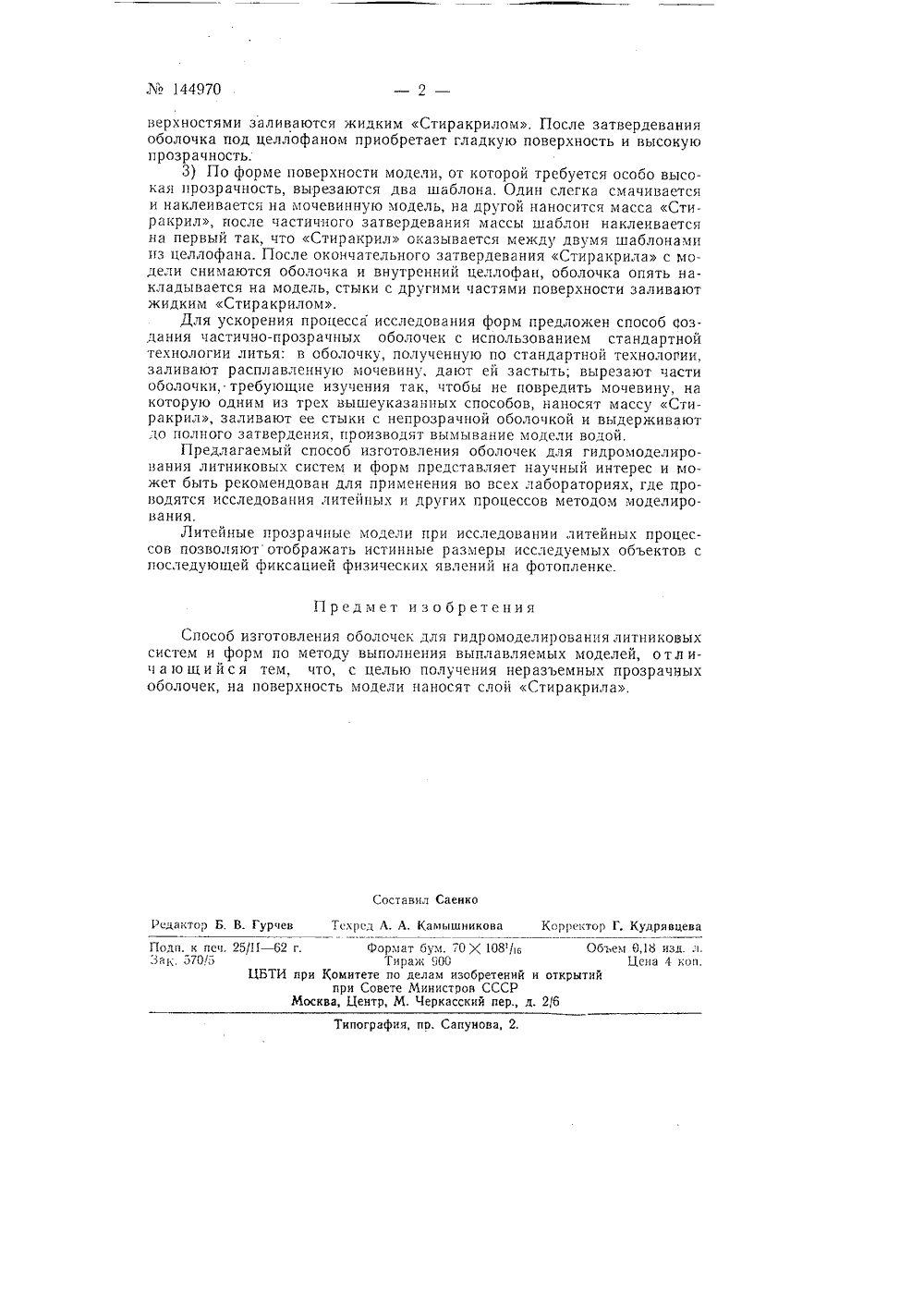

Эй 44970 Класс 31 с, 30СССРг ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 144Е. А. Ицкович СПОСОБ ИЗГОТОВЛЕНИЯ ОБОЛОЧЕК ДЛЯ ГИДРОМОДЕЛИРОВАНИЯ ЛИТНИКОВЫХ СИСТЕМ И ФОРМЗаявлено 2 шоня 1961 г. за Ле 733308/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений Ле 4 за 962 г.Известны способы получения оболочек путем механической обработки прозрачных склеиваемых моделей из плексиглаза, путем нанесения на модел из мочевины или парафино-стеариновой массы краси или керамической массы, вытапливанием модели из парафино-стеариновой оболочки или же удалением модели, выполненной из мочевины, водой.Предложенный способ изготовления оболочек для гидромоделирования литниковых систем и форм отличается от известных тем, что на выплавляемую модель наносится слой Стнракрила, обеспечивающий получение прозрачной неразъемной оболочки, пригоднои для гндромоделирования.Сущность описываемого способа заключается в следующем: в металлическую или песчаную форму заливается мочевина или масса типа парафин-стеарин. После застывания массы форму. раскрывают (металлическую) или разбивают (песчануо) и извлекают модель. На поверхность модели из массы парафин-стеарин предварительно наносится тонкий слой жидкого стекла, после высыхания которого наносится слой массы Стиракрил марки ТШ толщиной 0,2 - 0,5 лль После затвердевания оболочки мочевинную модель вымывают струей воды, а парафиностеариновую вытапливают в горячей воде.Кроме этого, автором предлагаются способы повышения прозрачности оболочек следующими способами:1) Окраска оболочек из массы Стиракрил наносится поливом с помощью лака эмалит, после чего лак высушнвается при комнатной температуре.2) Если требуется повышенная прозрачность, то по форме поверхности модели вырезается шаблон из целлофана, на шаблон наносится Стиракрил, шаблон с частично затвердевшеи, массой наклеивается на поверхность модели целлофаном снаружи; стыки шаблона с другими поМ 144970 Предмет изобретения Способ изготовления оболочек для гидромоделировання литниковых систем и форм по методу выполнения выплавляемых моделей, о т л ич а ю щ и й с я тем, что, с целью получения неразъемных прозрачных оболочек, на поверхность модели наносят слой Стиракрила,Составил Саенко Редактор Б. В. Гуриев Текрсд А. А. Камышникова Корректор Г. Кудрявцева Объем 0,18 изд. л. Цена 4 коп. открытийФормат бум. 70 ( 108/иТираж "00ЦБТИ при Комитете по делам изобретений ипри Совете Министров СССРМосква, Центр, М, Черкасский пер., д. Поди. к псч. 25/1 - 62 г ;Зак. 5705 2/6 Типография, по. Сапунова, 2. верхностями заливаются жидким Стиракрилом. После затвердевания оболочка под целлофаном приобретает гладкую поверхность и высокую прозрачность.3) По форме поверхности модели, от которой требуется особо высокая прозрачность, вырезаются два шаблона. Один слегка смачивается и наклеивается на мочевинную модель, на другой наносится масса Стиракрил, после частичного затвердевания массы шаблон наклеивается на первый так, что Стиракрил оказывается между двумя шаблонами пз целлофана. После окончательного затвердевания Стиракрила с модели снимаются оболочка и внутренний целлофан, оболочка опять накладывается на модель, стыки с другими частями поверхности заливают жидким Стиракрилом,Для ускорения процесса исследования форм предложен способ Создания частично-прозрачных оболочек с использованием стандартной технологии литья: в оболочку, полученную по стандартной технологии, заливают расплавленную мочевину, дают ей застыть; вырезают части оболочки, требующие изучения так, чтобы не повредить мочевину, на которую одним из трех вышеуказанных способов, наносят массу Стиракрил, заливают ее стыки с непрозрачной оболочкой и выдерживают до полного затвердения, производят вымывание модели водой,Предлагаемый способ изготовления оболочек для гидромоделирования литниковых систем и форм представляет научный интерес и может быть рекомендован для применения во всех лабораториях, где проводятся исследования литейных и других процессов методом моделирования.Литейные прозрачные модели при исследовании литейных процессов позволяют отображать истинные размеры исследуемых объектов с последующей фиксацией физических явлений на фотопленке.
