Устройство для автоматического измерения временных характеристик сигналов, исследуемых с помощью осциллографа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

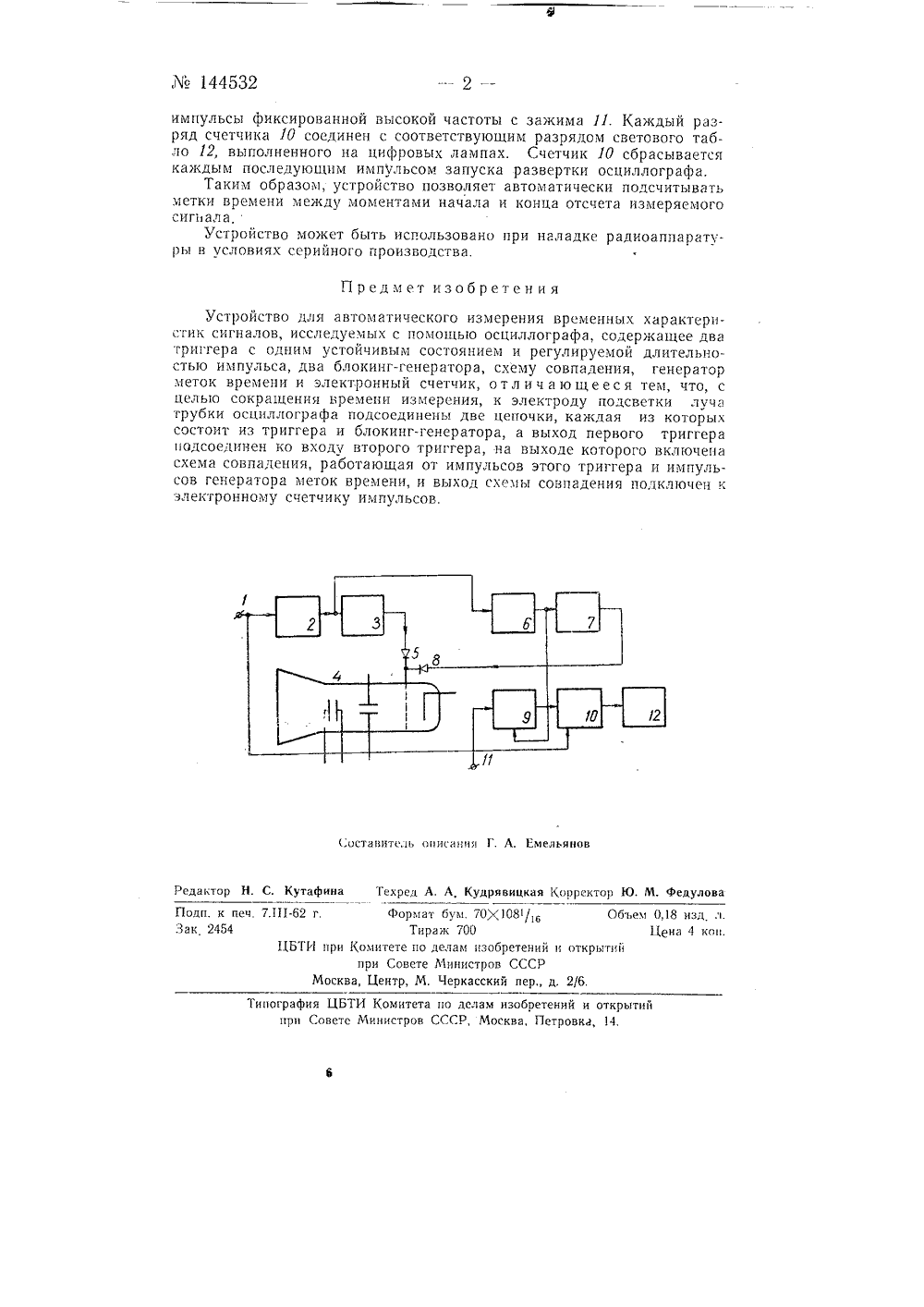

Класс 21 а, 71144532 сссв ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г)ппснан еруппа Л 89 ков и Г дк УСТРОЙСТВО ДЛЯ АВТО ЕМЕННЫХ ХАРАКТЕРИСТИ ПОМОЩЬЮАТИЧЕСКОГО ИЗМЕРЕНИЯСИГНАЛОВ, ИССЛЕДУЕМЫХ СОСЦИЛЛОГРАФА61 г за692335/26-9ткрытий при Совете Министров СССР Зазвлено 6 января 9 в Комитет по делам изобретений и оизобретений3 за 1962 1 упиковано н Бюллетен ед. Известны осциллографические устройства, служашие для измер- ния временных характеристик сигнала, например осциллографы с временными метками, осциллографы с фотоприставками и т. п.Описываемое устройство отличается от известных тем, что в нем автоматически подсчитываются метки времени, что значительно сокращает время измерений,Скелетная схема устройства для автоматического измерения вр мснных характеристик сигналов, исследуемых с помощью осциллогр фа, приведена на чертеже.С началом запуска развертки осциллографа с зажима 1 запускаегся триггер 2 с одним устойчивым состоянием равновесия. Время неустойчивого состояния триггера 2 может меняться оператором в широких пределах. Задним фронтом импульса, снимаемого с выхода триггера 2, запускается блокинг-генератор 3. 11 мпульсы с блокинг-генератора поступают на модулирующий электрод трубки 4 через диод 5 для подсвета луча. Возникающая отметка соответствует началу выбранного участка измерения сигнала, Одновременно с блокинг-генератором 8 запускается одновибратор б, задним фронтом выходного 1 гмпульса которого запускается блокинг-генератор 7. Этот блокинг-генератор также использован для подсвета луча трубки через диод 8. Модуляция луча трубки по яркости импульсом от генератора 7 соответствует концу выбранного участка измерения сигнала. Длительность между импульсом с блокинг-генератора 8 и импульсом с блокинг-генератора 7, определяемая временем неустойчивого состояния одновибратора б, в широки.; пределах регулируетя оператором. Одновременно с запуском одновиоратора б открывается кл 1 оч 9, через который в счетчик 10 поступа 1 отЛо 144532 импульсы фиксированной высокой частоты с зажима 11. Каждый разряд счетчика 10 соединен с соответствующим разрядом светового табло 12, выполненного на цифровых лампах. Счетчик 10 сбрасывается каждым последующим импульсом запуска развертки осциллографа.Таким образом, устройство позволяет автоматически подсчитывать метки времени между моментами начала и конца отсчета измеряемого сигнала,Устройство может быть использовано при наладке радиоаппаратуры в условиях серийного производства. Предмет изобретен и я Устройство для автоматического измерения временных характеристик сигналов, исследуемых с помощью осциллографа, содержащее два триггера с одним устойчивым состоянием и регулируемой длительностью импульса, два блокинг-генератора, схему совпадения, генератор меток времени и электронный счетчик, отличающееся тем, что, с целью сокращения ьремени измерения, к электроду подсветки луча трубки осциллографа подсоединены две цепочки, каждая из которых состоит из триггера и блокинг-генератора, а выход первого триггера подсоединен ко входу второго триггера, на выходе которого включена схема совпадения, работающая от импульсов этого триггера и импульсов генератора меток времени, и выход схемы совпадения подкл 1 очен и электронному счетчику импульсов. Составитель описания Г. А. Емельянов Редактор Н. С. Кутафина Техред А. А, Кудрявицкая Корректор Ю. М. федулова Поди. к печ. 7.111-62 г.Зак 2454 Формат бум. 70 М 108/,а Тираж 700 ЦБТИ при Комитете по делам изобретений н открытий при Совете Министров СССР Москва, Центр, М, Черкасский пер д. 2/6.Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
СмотретьЗаявка
692335, 06.01.1961
Пудков Г. Я, Шушков Е. И
МПК / Метки
МПК: G01R 13/30, G04F 10/00
Метки: временных, исследуемых, осциллографа, помощью, сигналов, характеристик
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-144532-ustrojjstvo-dlya-avtomaticheskogo-izmereniya-vremennykh-kharakteristik-signalov-issleduemykh-s-pomoshhyu-oscillografa.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для автоматического измерения временных характеристик сигналов, исследуемых с помощью осциллографа</a>
