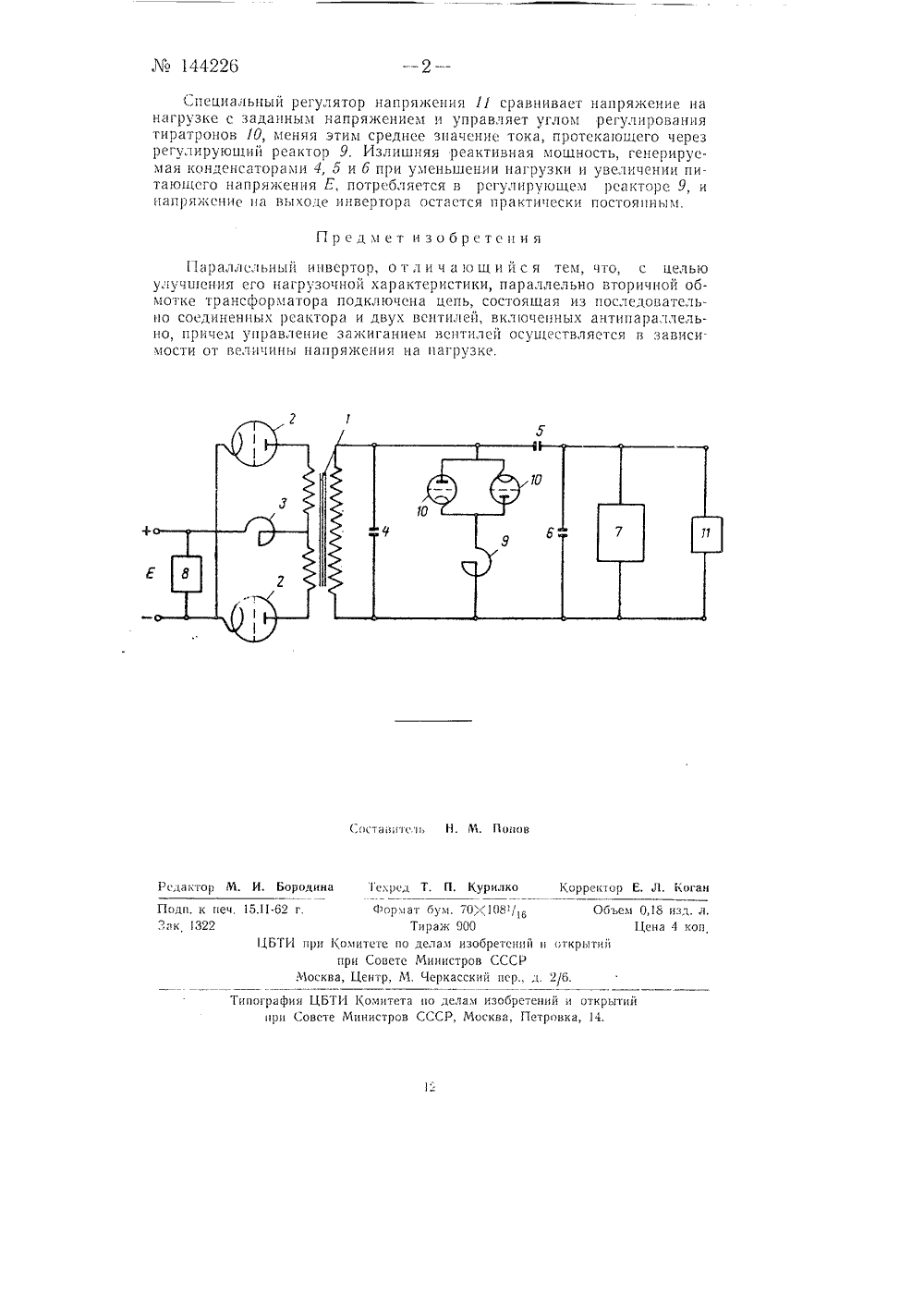

Класс 21 сР, 12 а.Мо 144226ссср ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная гругга 93 Н. А. Канащенко, Н, Д. Лешуков, и Н, А. ШипулинаПАРАЛЛЕЛЬНЪЙ ИНВЕРТОРЗаявлено 17 мая 1961 г, за М 730879/24 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений ЛЪ 2 за 1962 г.Подключение к нагрузочной обмотке инверторного трансформатора цепи, состоящец из реактора и антппараллельно включенных вентилей, управляемых напряжением на нагрузке, является новым.Рассматриваемое предложение позволяет ослабить зависимость выходного напряжения инвертора от параметров нагрузки и величины питаюц 1 его инвертор напрлкения и тем самым повысить стабильность и расширить область применения параллельного инвсртора,На чертеже приведена одна из возмокных схем однофазного автономного ицвсртора, питаемого от постоянного цапрлкения Е. Здесь: 1 - главный трансформатор ицвсртора; 2 - главные тцратроны (илц триоды любых типов, включая ц ртутные вентили); 3 - линейный реактор цнвертора; 1 - транс 1;орматорая емкость цнвертора; 5 - продольная емкость ицвертора; 6 - попсрсшая емкость цнвертора; / - цагруз. ка, пцтаемая инвертором; 8 - генератор частоты, управляющий главнымц тиратроцами 2; 9, 10 и 11 - элементы регулятора напряжения.Указанное включение емкостей 4, 5 и 6 даст возможность зцачцтель. но снизить колебания цапрлжспя на Выходе цнвертора прц изменении нагрузки. Подбором В соотноц 1 снцц с.костс 11 друг к друГу и к Величине ИЦДУКТИВНОСТИ ЛИЦСИОГО РС 2 КТО 2 о ЗОЖНО ПОЛУЧЦТЬ ЦЗМЕНСНИЕ ВЫХОДНОГО Напряжения около10 "0 прц цзенсццц наГ 1 узкц В дц 2 пазоне 100 - 20 и постоянстве цапрюкеция пцтаццл Е. Однако для мцогцх цаГрузок указаццал Вьшс толость поддержания цапрлжеццл лвллстсл недостаточной. Кроме того, в условцях эксплуатаццц питающее напрлжгяце можст измсцлтъсл В значительных пределах.Предлагаемое реГулир 0132 нце цапряжснцл позВОллст получить на выходе инвертора практически постоянное по амплитуде и форме цапрлксцис при, заданной частоте ц цзмсцлющцхся нагрузке ц цапрлжсццц питания, Для этОЙ цели ца Гыходс Г;авного трансформатора инвертора уста 1;2 влиВастсл регулируощиЙ реактор 9, последОВатсльнО Вклоченньй через два ацтцпараллсльцых тиратрона 10, управляемых от регулятора напряжения 11.144226 Специальный регулятор напряжения 11 сравнивает напряжение на нагрузке с заданным напряжением и управляет углом регулирования тиратронов 10, меняя этим среднее значение тока, протекающего через регулирующии реактор 9. Излишняя реактивная мощность, генерируемая конденсаторами 4, 5 и 6 при умсньшении нагрузки и увеличении питающего напряжения Е, потребляется в рсгулиру 1 ощем реакторе 9, и напряжение на выходе инвертора остается практически постоянным. Предмет изобретспия Параллельный инвсртор, о т л и ч а ю щ и й с я тем, что, с целью улучшения его нагрузочной характеристики, параллельно вторичной обмотке трансформатора подключена цепь, состоящая из последовательно соединенных реактора и двух вентилей, включенных антипараллельно, причем управление зажиганием вентилей осуществ,пяется в зависимости от величины напряжения на нагрузке. Составители Н, М. Попов Тсхрсд Т. П, Курилко Корректор Е. Л, Коган Редактор М. И. Бородина Поди. к печ. 15,11-62 г.ак 1322 Формат бум. 70 Х 10811 в Тираж 900 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/б.Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
СмотретьЗаявка
730879, 17.05.1961
Канащенко Н. А, Лешуков Н. Д, Шипулина Н. А
МПК / Метки
МПК: H02M 7/48
Метки: инвертор, параллельный
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/2-144226-parallelnyjj-invertor.html" target="_blank" rel="follow" title="База патентов СССР">Параллельный инвертор</a>
