Градирня теплоэлектростанции

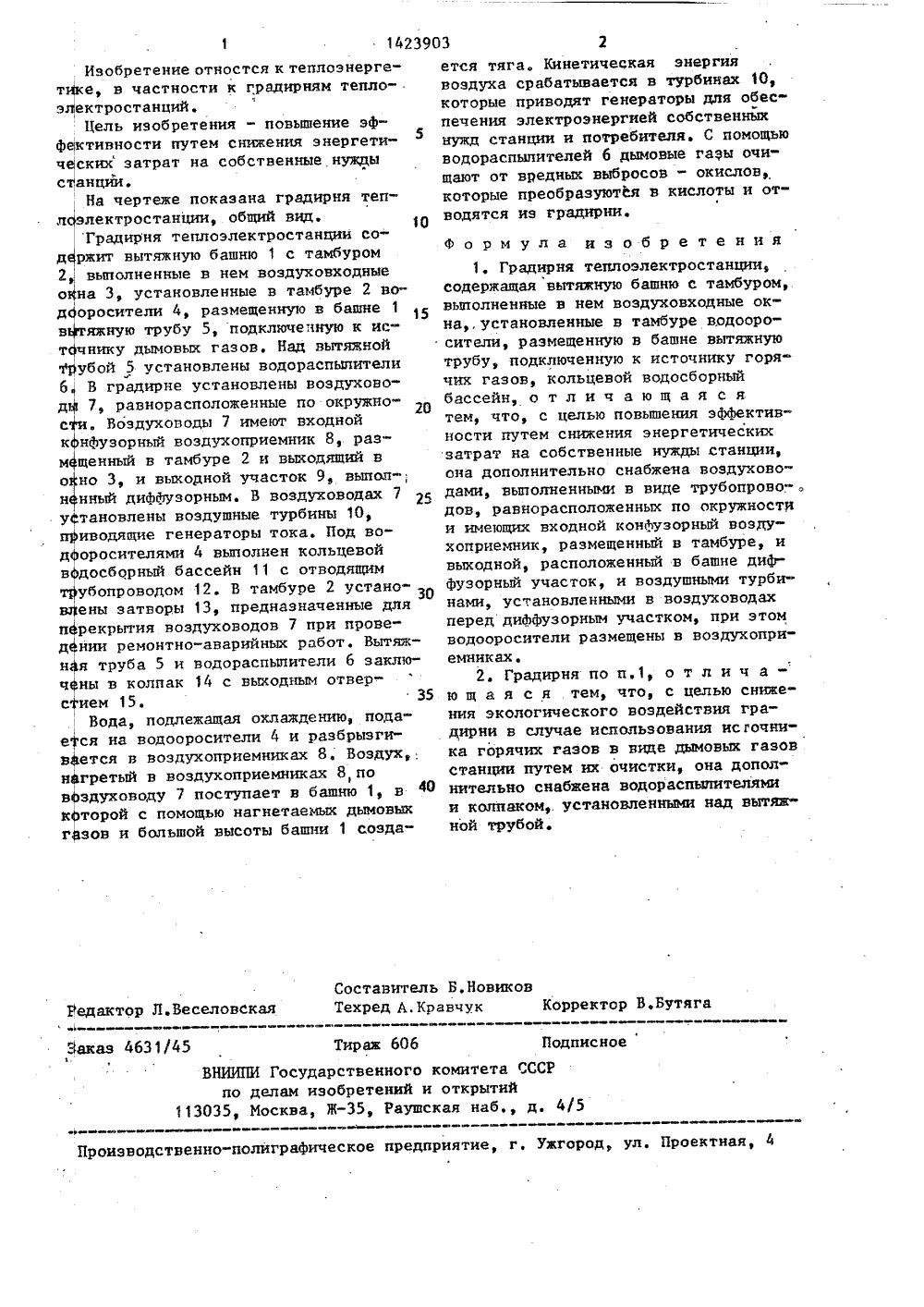

(21) 39681 (22) 21,10 (46) 15.09 (75) В.ф.л (53) 621.1 (56) Патен кл. 17 е 2 47141,1922. суда ственнцй Комитет сссро делАм изоБРетений и отнрытии ПИСАНИЕ К АВТОРСКОМУ(57) Изобретение относится к теплоэнергетике и позволяет повысить- эффективность градирни путем сниженияэнергетических затрат на собственныенужды станции. Воздуховодыв видетрубопроводов расположены по окружности и имеют входной конфузорныйвоздухоприемник (ВП) 8, размещенный БО 14 38 в тамбуре 2, и выходной диффузорныйучасток 9, расположенный в вытяжнойбашне 1. Воздушные турбины 10 установлены в воэдуховодах перед диффузорным участком, при этом водооросители 4 размещены в ВП. Воздух, нагретый в ВП, поступает в башню, в которой с помощью нагнетаемых дымовых газов и большой высоты башни создаетсятяга. Кинетическая энергия воздухасрабатывается в турбинах. Водораспылители 6 и колпаки, установленныенад вытяжной трубой 5, обеспечиваюточистку дымовых газов от.вредныхвыбросов - окислов, которые преобразуются в кислоты и отводятся из градирни. 1 з.п.ф-лы, 1 ил,1423903 2ется тяга. Кинетическая энергиявоздуха срабатывается в турбинах 10,которые приводят генераторы для обеспечения электроэнергией собственнйхнужд станции и потребителя, С помощьюводораспылителей 6 дымовые газы очищают от вредных выбросов - окислов,которые преобразуются в кислоты и отводятся из градирни. Составитель Б,НовиковТехред Л.Кравчук едактор Л,Веселовская орректор В,Бутяг аз 4631/45 Тираж 606 ВНИИПИ Государственного комитета СС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., додписное 5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение отностся к теплоэнерге т 1 ке, в частности к градирням тепло электростанций.Цель изобретения - повышение эффективности путем снижения энергетических затрат на собственные нужцы станции.На чертеже показана градирня тепл электростанции, общий вид,Градирня теплоэлектростанции сод ржит вытяжную башню 1 с тамбуром 2 выполненные в нем воэдуховходные о на 3, установленные в тамбуре 2 во" д оросители 4, размещенную в башне 1 в яжную трубу 5, подключенную к ист чнику дымовых газов. Над вытяжной трубой 5 установлены водораспылители 6 В градирне установлены воздуховод 7, равнорасположенные по окружнос . Воздуховоды 7 имеют входной к нфузорный воздухоприемник 8, разм щенный в тамбуре 2 и выходящий в о но 3, и выходной участок 9, выпол-, н нный диффузорным. В воздуховодах 7 у тановлены воздушные турбины 10,иводящие генераторы тока. Под вод оросителями 4 выполнен кольцевой в досборный бассейн 11 с отводящим убопроводом 12. В тамбуре 2 устаноены затворы 13, предназначенные для и рекрытия воздуховодов 7 при провед нии ремонтно-аварийных работ. Вытяжн я труба 5 и водораспыпители 6 заключены в колпак 14 с выходным отверстием 15. 35Вода, подлежащая охлаждению, подае ся на водооросители 4 и разбрызгив ется в воздухоприемниках 8. Воздух, н гретый в воздухоприемниках 8, по вздуховоду 7 поступает в башню 1, вкторой с помощью нагнетаемых дымовых газов и большой высоты башни 1 создаФормула изобретения1. Градирня теплоэлектростанции,содержащая вытяжную башню с тамбуром,выполненные в нем воздуховходные окна установленные в тамбуре водооросители, размещенную в башне вытяжнуютрубу, подключенную к источнику горячих газов, кольцевой водосборныйбассейн, о т л и ч а ю щ а я с ятем, что, с целью повышения эффективности путем снижения энергетическихзатрат на собственные нужды станции,она дополнительно снабжена воздухово"дами, выполненными в виде трубопрово- .дов, равнорасположенных по окружностии имеющих входной конузорный воздухоприемник, размещенный в тамбуре, ивыходной, расположенный в башне диффузорный участок, и воздушными турбинами, установленными в воздуховодахперед диффузорным участком, при этомводооросители размещены в воздухоприемниках,2. Градирня по п.1, о т л и ч а -ю щ а я с я тем, что, с целью снижения экологического воздействия градирни в случае использования исгочника горячих газов в ниде дымовых газовстанции путем их очистки, она дополнительно снабжена вьдораспыпителямии колпаком,. установленными над вытяжной трубой,
