Номер патента: 142307
Автор: Пороло
Текст

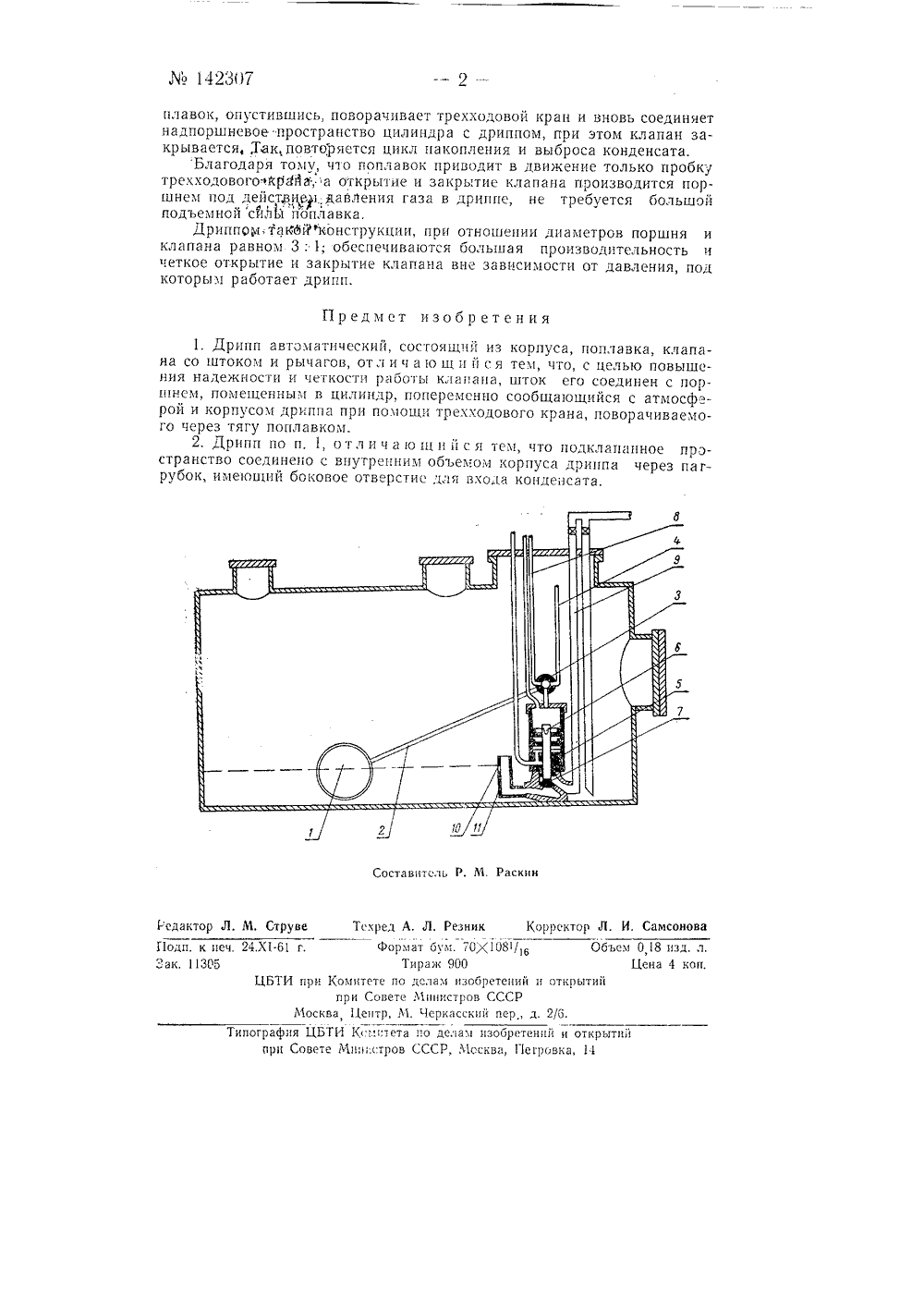

СССР 1 " ТЕХВВЯСОя ИОАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ дпасная гругга5 Г, Н. Порол РИПП Завал 29378/22 в Комитет по аслам изобретенипри Совете Министров СССР 1 г.заЪ и открыт ма бликс,но в сБюллетенс изобретений21 за 1 сб 1 г В известных дриппах поплавок воздействует на шток спускного клапана, причем для открытия клапана поплавку приходится преодолевать большие усилия. Кроме того, у некоторых дриппов выкидная труба после спуска конденсата остается заполненной конденсатом, который в зимнее время замерзает.Для устранения этих недостатков в дриппе описываемой конструкции шток клапана соединен с поршнем, помещенным в цилиндр, попеременно сообщающийся с атмосферой и дриппом при помощи трехходового крана, поворачиваемого через поводок поплавком. Описываемый дрипп характеризуется более надежной и четкой работой клапана. Для того, чтобы конденсат после продувки не оставался в выкидной линии, подклапанное пространство соединено с дриппом через патрубок, имеющий боковое отверстие для входа конденсата.На чертеже изображен дрипп.При нижнем положении поплавка 1, соединенного тягой 2 с трехходовым краном 8, газ, находящийся под давлением в дриппе, поступает по трубке 4 и через трехходовой кран в верхнюю надпоршневую часгь цилиндра 5. Воздействуя на поршень б, он прижимает клапан 7 к седлу и тем самым преграждает выход конденсату из дриппа. При накопленки конденсата в дриппе до определенной высоты поплавок всплывает и поворачивает трехходовой кран так, что трубка 4 закрывается, а трубка 8 сообщает надпоршневое пространство цилиндра с атмосферой, в результате этого давление газа в цилиндре падает до атмосферного. Под давлением газа в дриппе клапан 7 открывается и конденсат выбрасывается из дриппа по трубе 9. К концу выброса конденсата последний входит в подклапанное пространство через отверстие 10 в трубе 11, а газ - через верхний торец этой трубы, Конденсат выбрасывается в распыленном состоянии, обеспечивая хорошую продувку выкидной трубы, ПоМ 1423117 Предмет изобретения 1. Дрипп автоматический, состоящий из корпуса поплавка кл на со шттоком и рычагов, от л и и а ю щ и й с я тем, что, с целью повышения надежности и четкости работы клап 1 на, штокСшнем, помещенным в цилиндр, поперемснно сообщающийся с атмосферой и корпусом дриппа при помощи трехходового крана, поворачиваемого через тягу поплавком.2. Дрипп по и. 1, отл и ч а ю щ и й с я тем, что подклапанное пространство соединено с внутренним ооъемом корпусаг, . : : рпуса дриппа через пагруоок, имеющий боковое отверстие для входа конденсата. Составитель Р. М. Раски 1-едакто М, Струве Техред А. Л. Резник КорректФормат буи. 70;к,1081/1 вТираж 900омитете по дслаги изобретений и открпри Совете Министров СССРЦентр, М. Черкасский перд. 2 о,1 Л. И, СамсоноваТипография ЦБТИ Ке:.итета по делам изобретений н открыти 11 прп Совете Мип литров СССР, Москвач Пегровка, 14плавок, опустившись, поворачивает трехходовой кран и вновь соединяет надпоршневое пространство цилиндра с дриппом, при этом клапан закрывается, Так,повторяется цикл накопления и выброса конденсата.лагодаря тому, что поплавок приводит в движение только пробку трехходовогойрайа, а открытие и закрытие клапана производится поршнем под лействиу. давления газа в дриппс, не требуется большой подъемной сйлЫ поплавка,ДриппрМ;таКЬУфконструкции, при отношении диаметров поршня и клапана равном 3: 1; обеспечиваются большая производительность и четкое открытие и закрытие клапана вне зависимости от давления, под которым работает дрипп.
СмотретьЗаявка
729378, 08.05.1961
Пороло Г. Н
МПК / Метки
МПК: F16T 1/24
Метки: дрипп
Опубликовано: 01.01.1961
Код ссылки
