Устройство к испытательной машине для испытания листовых прямоугольных образцов материалов на сдвиг
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1420445
Авторы: Жигун, Закржевский, Иваницкий, Хитров
Текст

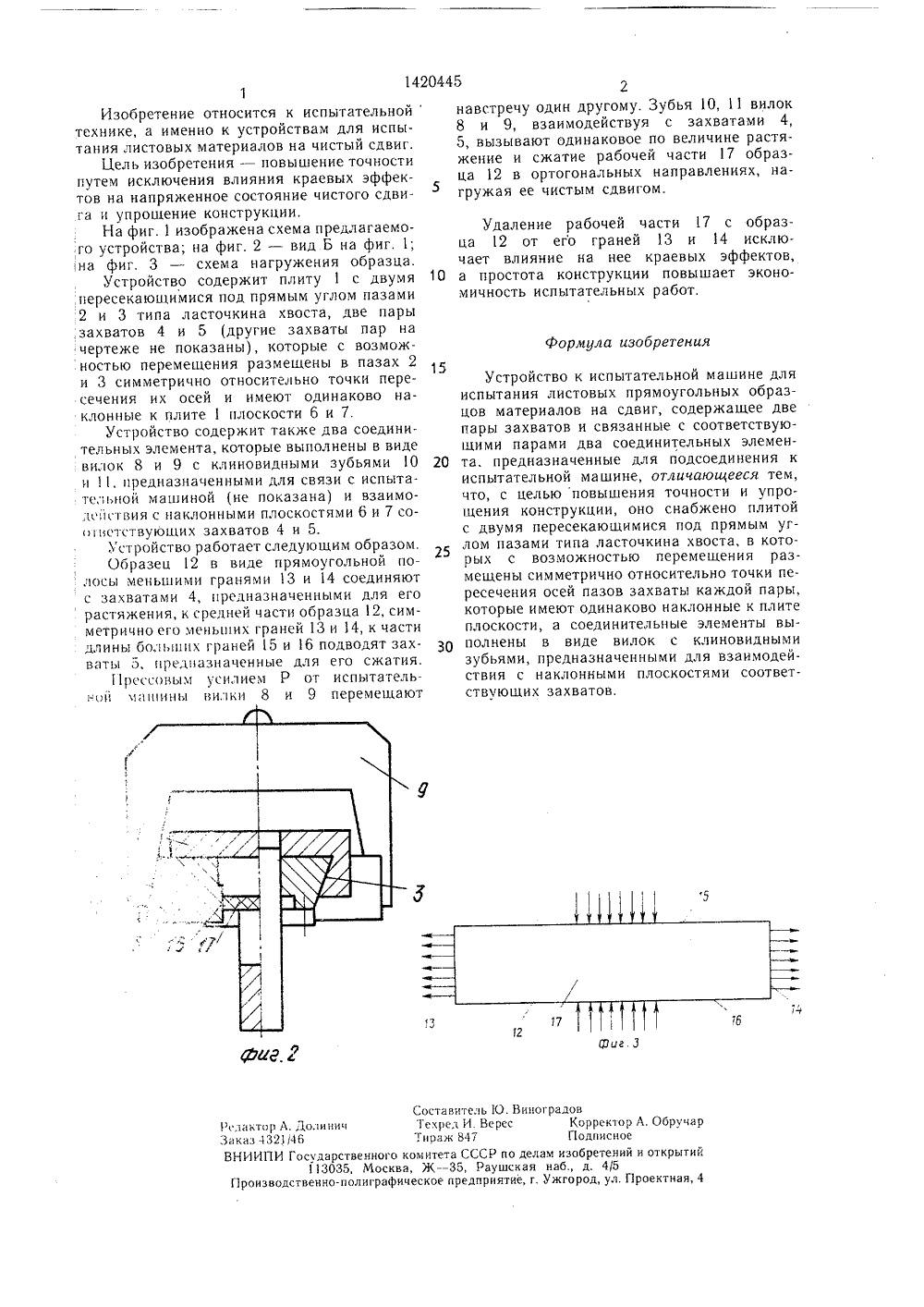

(19) 1 М 3 24 ПИСАНИЕ ИЗОБРЕТЕНИЯ4 й ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Институт механики полимеров АНЛатвССР(54) УСТРОЙСТВО К ИСПЫТАТЕЛЬНОЙМАШИНЕ ДЛЯ ИСПЫТАНИЯ ЛИСТОВЫХ ПРЯМОУГОЛЬНЫХ ОБРАЗЦОВ МАТЕРИАЛОВ НА СДВИГ(57) Изобретение относится к испытательной технике и позволяет испытывать листовые материалы на чистый сдвиг. Цельизобретения - повышение точности и упрощение конструкции. Устроиство содержит плиту 1 с двумя пересекающимися под прямым углом пазами типа ласточкина хвоста, в которых с возможностью перемещения симметрично точке пересечения их осей размещены две пары захватов, имеющие одинаково наклонные к плите 1 плоскости. Клиновидные зубья вилок при встречном перемещении от прессового усилия Р, взаимодействуя с захватами 4, вызывают одинаковое по величине растяжение и сжатие рабочей части 17 образца 12 в ортогональных направлениях, нагружая ее чистым сдвигом. Удаление рабочей части 1 образца 12 от его граней 13 исключает влияние на нее краевых эффектов, а простота конструкции повышает экономичность испытательных работ. 3 ил.Формула изобретения 142Изобретение относится к испытательнойтехнике, а именно к устройствам для испытания листовых материалов на чистый сдвиг.Цель изобретения - повышение точностипутем исключения влияния краевых эффектов на напряженное состояние чистого сдвига и упрошение конструкции,На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 - вид Б на фиг. 1;.на фиг, 3 - схема нагружения образца,Устройство содержит плиту 1 с двумяпересекающимися под прямым углом пазами2 и 3 типа ласточкина хвоста, две парызахватов 4 и 5 (другие захваты пар на, чертеже не показаны), которые с возможностью перемещения размещены в пазах 2и 3 симметрично относительно точки пересечения их осей и имеют одинаково наклонные к плите 1 плоскости 6 и 7.Устройство содержит также два соединительных элемента, которые выполнены в видевилок 8 и 9 с клиновидными зубьями 10и 11, предназначенными для связи с испытательной машиной (не показана) и взаимодс йл вия с наклонными плоскостями 6 и 7 соогнетствуюших захватов 4 и 5.Устройство работает следующим образом.Образец 12 в виде прямоугольной полосы меньшими гранями 13 и 14 соединяютс захватами 4, предназначенными для егорастяжения, к средней части образца 12, симметрично его меньших граней 13 и 14, к частидлины больших граней5 и 16 подводят захваты 5, предназначенные для его сжатия.1 рессовым усилием Р от испытательной чии 1 ины вилки 8 и 9 перемещают 0445навстречу один другому, Зубья 10, 11 вилок 8 и 9, взаимодействуя с захватами 4, 5, вызывают одинаковое по величине растяжение и сжатие рабочей части 17 образца 12 в ортогональных направлениях, нагружая ее чистым сдвигом,Удаление рабочей части 17 с образца 12 от его граней 13 и 14 исключает влияние на нее краевых эффектов, 10 а простота конструкции повышает экономичность испытательных работ,1.Устройство к испытательной машине дляиспытания листовых прямоугольных образцов материалов на сдвиг, содержашее две пары захватов и связанные с соответствую- шими парами два соединительных элемен та, предназначенные для подсоединения киспытательной машине, отличающееся тем, что, с целью повышения точности и упрощения конструкции, оно снабжено плитой с двумя пересекающимися под прямым углом пазами типа ласточкина хвоста, в которых с возможностью перемешени я размешены симметрично относительно точки пересечения осей пазов захваты каждой пары, которые имеют одинаково наклонные к плите плоскости, а соединительные элементы выполнены в виде вилок с клиновидными зубьями, предназначенными для взаимодействия с наклонными плоскостями соответствчющих захватов.Обруча крыт роектна Редактор А. ДолиницЗаказ 4321/46ВНИИПИ Государств113035,Г 1 роизводственно.пол Составитель Текред И. В тираж 347 ного комитета ССС Москва, Ж - 35, Ра графическое предпрпо делам изо шская наб., ятие, г. Ужго орректор одписное бретений д. 415 од, ул. П
