Устройство для измерения отклонений амплитуды переменного напряжения любой формы от номинального значения

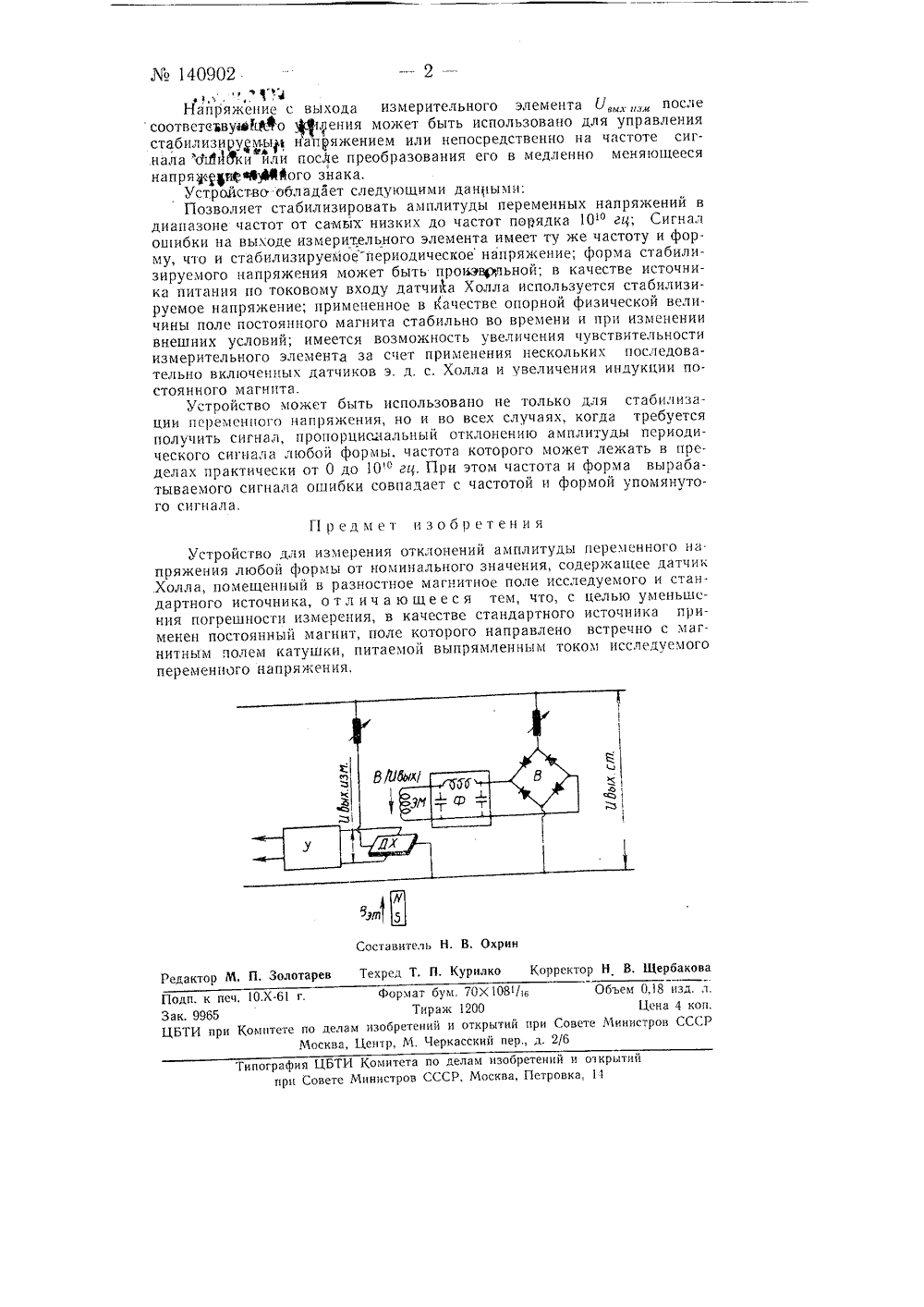

Класс 21 е, 36ссср ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная аруппа Л 95И. Н. Прудников, А. Т. Баланов и Б. А. Калабеков УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОТКЛОНЕНИЙ АМПЛИТУДЫ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ ЛЮБОЙ ФОРМЫ ОТНОМИНАЛЬНОГО ЗНАЧЕНИЯ Заявлено 7 марта 1961 г. за М 720669/24 в Комитет по дсам ияойретснийи открытий при Совете Министров СССРОпуоликовано в Боллетене изобретений Ла 7 ва 961 гИзвестны устройства для измерения отклонений амплитуды переменного напряжения любой формы от номинального значения с использованием датчика Холла, помещенного в разностное магнитное поле исследуемого и стандартного источников.Предлагаемое устройство отличается от известных тем, что в качестве стандартного источника, применен постоянный магнит, поле которого направлено встречно с магнитным полем катушки, питаемой выпрямленным током исследуемого переменного напряжения.Такое выполнение устройства позволяет уменьшить погрешности измерения. На чертеже изображена схема устройства. Переменное стабилизируемое напряжение Ь,. подается на вход выпрямителя В. Образующийся, после отфильтрования в фильтре Ф переменных составляющих постоянный ток подается в электромагнит ЗМ. Токовая цепь датчика э. д. с. Холла ДХ, находящегося под воздействием разностного поля постоянного магнита В.и электромагнита ЗМ, питается от цепи стабилизируемого напряжения. Величину тока в электромагните устанавливают так, чтобы при номинальном значении стабилизируемого напряжения, результирующее поле, действующее на магниточувствительный элемент, было равно нулю (как и напряжение на выходе датчика Холла). При отклонении уровня стабилизируемого напряжения от номинального его значения датчик Холла окажется под воздействием поля, а э. д. с. Холла Гд определяется, если пренебречь бесконечно малыми второго порядка, следующим выражеяием: Од К/,Вд,д. дЕ д = д"-"и 1В(Г., ,)даСигнал ошибки на выходе измерительного элемента имеет частоту и форму стабилизируемого напряжения, величина его пропорциональна относительному отклонению амплитуды напряжения от номинального значения, а фаза определяется знаками этого отклонения.,1 ф 1 ,4Напряжение с выхода измерительного элемента СУпослесоответсъв ю 1 фф фвых нвмъ у ффо азения может быть использовано для управления стабилизирумыр йапряжением или непосредственно на частоте сигнала с 1 ш 4 Уки или посАе преобразования его в медленно меняк)щееся напряудиФаЭИМого знака.у н ю. строиство обладает следующими данными:П озволяет стабилизировать амплитуды переменных напряжений в диапазоне частот от саиых низких до частот порядка 101 о ггпу; Сигнал оши ки на выходе измерительного элемента имеет ту же частоту и фому, что и стабилизируемое периодическое напряжение; форма стабилизируемого напряжения может быть проиэврпьной; в качестве источника питания по токовому входу датчика Холла используется стабилизируемое напряжение; примененное в качестве опорной физической величины поле постоянного магнита стабильно во времени и прн изменении внешних условий; имеется возможность увеличения чувствительности измерительного элемента за счет применения нескольких последовательно включенных датчиков э. д. с. Холла и увеличения индукции постоянного магнита.Устройство может быть использовано не только для стабилизации переменного напряжения но и во всех случаях, ко д б получить сигнал, иропорцисцтальный отклонению амплитуды периодического сигнала любой формы, частота которого может лежать делах практически от 0 до 10 о гг 1. При этом частота и форма вырабатываемого сигнала ошибки совпадает с частотой и формой упомянутого сигнала.Предмет изобретениянУстроиство для измерения отклонений амплитуды переменного напряжения любой формы от номинального значения, содержащее датчик .Холла, помещенный в разностное магнитное поле исследуемого и стандартного источника, о т л и ч а ю щ е е с я тем, что, с целью уменьшения погрешности измерения, в качестве стандартного источника применен постоянный магнит, поле которого направлено встречно с магнитным полем катушки, питаемой выпрямленным током исследуемого переменного напряжения,Поди. к печ, 1 О.Хг. Формат бум. 70 Х 1081/1 в Объем 0,18 изд. л. Зак. 9965 Тираж 1200 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6Типография ЦБТИ Комитета по делам изобретений и открытий прп Совете Министров СССР, Москва, Петровка, 11
