Сепаратор

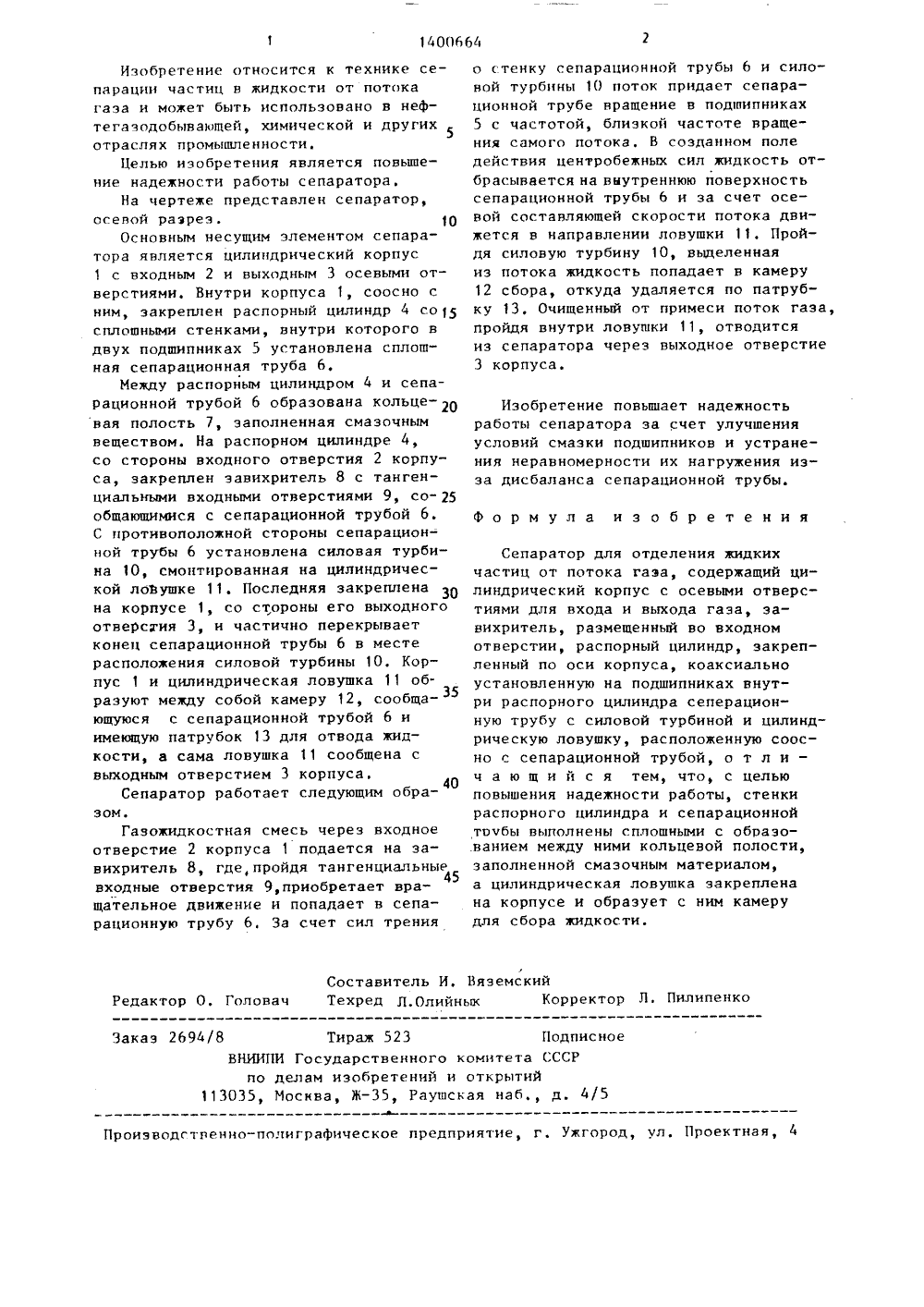

(50 4 В 04 В 5/О САНИЕ ИЗОБРЕТЕНИЯ ъед одезд У 2 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРУ 427740, кл, В 04 В 5/08, 1971.Авторское свидетельство СССРУ 535964, кл. В 04 В 5/08, 1975.Авторское свидетельство СССРВ 543427, кл. В 04 В 5/08, 1975.Авторское свидетельство СССРФ 556839, кл. В 04 В 5/08, 1975,Авторское свидетельство СССРУ 882059, кл. В 04 В 5/08, 1979,Авторское свидетельство СССР1 Г 1042778, кл, В 04 В 6/08, 1980.(57) Изобретение относится к сепарции частиц жидкости из потока газа может быть использовано в нефтегазодобывающей, химической и других отраслях промышленности, Цель изобретения - повышение надежности работы сепаратора. Сепаратор включает корпус 1 с входным 2 и выходным 3 осевыми отверстиями, закрепленный в корпусе соосно ему сплошной распорный цилиндр 4 и установленную в подшипниках 5 внутри распорного цилиндра сплошную сепарационную трубу 6, Образованная распорным цилиндром и сепарационной трубой кольцевая полость 7 заполнена смазочным материалом. На раопорном цилиндре установлен эавихритель 8,а на корпусе - ловушка 11 с силовой турбиной 1 О. Ловушка образует с корпу-сом камеру 12 для сбора жидкости и сообщается с выходным отверстием кор- ф ф пуса, Использование изобретения повышает надежность сепаратора эа счетМ улучшения условий смазки подшипников и устранения осевого дисбаланса сепарационной трубы. 1 ил,1400664 Изобретение повышает надежность работы сепаратора за счет улучшения условий смазки подшипников и устранения неравномерности их нагружения изза дисбаланса сепарационной трубы. формула и э обретения Составитель И, Вяземский Редактор О. Голонач Техред Л,Олийнык Корректор Л, ПилипенкоЗаказ 2694/8 Тираж 523 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открь 1 тий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, улПроектная, 4 Изобретение относится к технике сепарации частиц н жидкости от потокагаза и может быть использовано в нефтегазодобывающей, химической и другихотраслях промышленности.Целью изобретения является повышение надежности работы сепаратора.На чертеже представлен сепаратор,осевой разрез. 10Основным несущим элементом сепаратора янляется цилиндрический корпус1 с нходным 2 и выходным 3 осевыми отверстиями. Внутри корпуса 1, соосно сним, закреплен распорный цилиндр 4 со 15сплошными стенками, внутри которого вдвух подшипниках 5 установлена сплошная сепарационная труба 6.Между распорным цилиндром 4 и сепарационной трубой 6 образована кольцевая полость 7, заполненная смазочнымвеществом. На распорном цилиндре 4,со стороны входного отверстия 2 корпуса, закреплен эавихритель 8 с тангенциальными входными отверстиями 9, сообщающимися с сепарационной трубой 6.С противоположной стороны сепарационной трубы 6 установлена силовая турбина 1 О, смонтированная на цилиндрической ловушке 11, Последняя закрепленана корпусе 1, со стороны его выходногоотверстия 3, и частично перекрываетконец сепарационной трубы 6 в местерасположения силовой турбины 10, Корпус 1 и цилиндрическая ловушка 11 образуют между собой камеру 12, сообщающуюся с сепарационной трубой 6 иимеющую патрубок 13 для отвода жидкости, а сама ловушка 11 сообщена свыходным отверстием 3 корпуса,40Сепаратор работает следующим образом.Газожидкостная смесь через входноеотверстие 2 корпуса 1 подается на завихритель 8, где,пройдя тангенциальные45входные отверстия 9,приобретает вращательное движение и попадает в сепарационную трубу 6. За счет сил трения о стенку сепарационной трубы 6 и силовой турбины 10 поток придает сепарационной трубе нращение в подшипниках5 с частотой, близкой частоте вращения самого потока. В созданном поледействия центробежных сил жидкость отбрасывается на внутреннюю поверхностьсепарационной трубы 6 и за счет осевой состанляюшей скорости потока движется в направлении ловушки 11, Пройдя силовую турбину 1 О, вьщеленнаяиэ потока жидкость попадает в камеру12 сбора, откуда удаляется по патрубку 13, Очищенный от примеси поток газа,пройдя внутри ловушки 11, отводитсяиз сепаратора через выходное отверстие3 корпуса,Сепаратор для отделения жидкихчастиц от потока газа, содержащий цилиндрический корпус с осевыми отверстиями для входа и выхода газа, эавихритель, размещенный во входномотверстии, распорный цилиндр, закрепленный по оси корпуса, коаксиальноустановленную на подшипниках внутри распорного цилиндра сеперационную трубу с силовой турбиной и цилиндрическую ловушку, расположенную соосно с сепарационной трубой, о т л и -ч а ю Ш и й с я тем, что, с цельюповышения надежности работы, стенкираспорного цилиндра и сепарационнойточбы выполнены сплошными с образо.ванием между ними кольцевой полости,заполненной смазочным материалом,а цилиндрическая ловушка закрепленана корпусе и образует с ним камерудля сбора жидкости,
