Способ определения не прямолинейности линии визирования зрительных труб при изменении фокусировки

Номер патента: 149596

Опубликовано: 01.01.1962

Авторы: Розенберг, Эфрос, Ясицкий

МПК: G01M 11/02, G02B 27/32

Метки: визирования, зрительной, изменении, линии, смещений, трубы, фокусировки

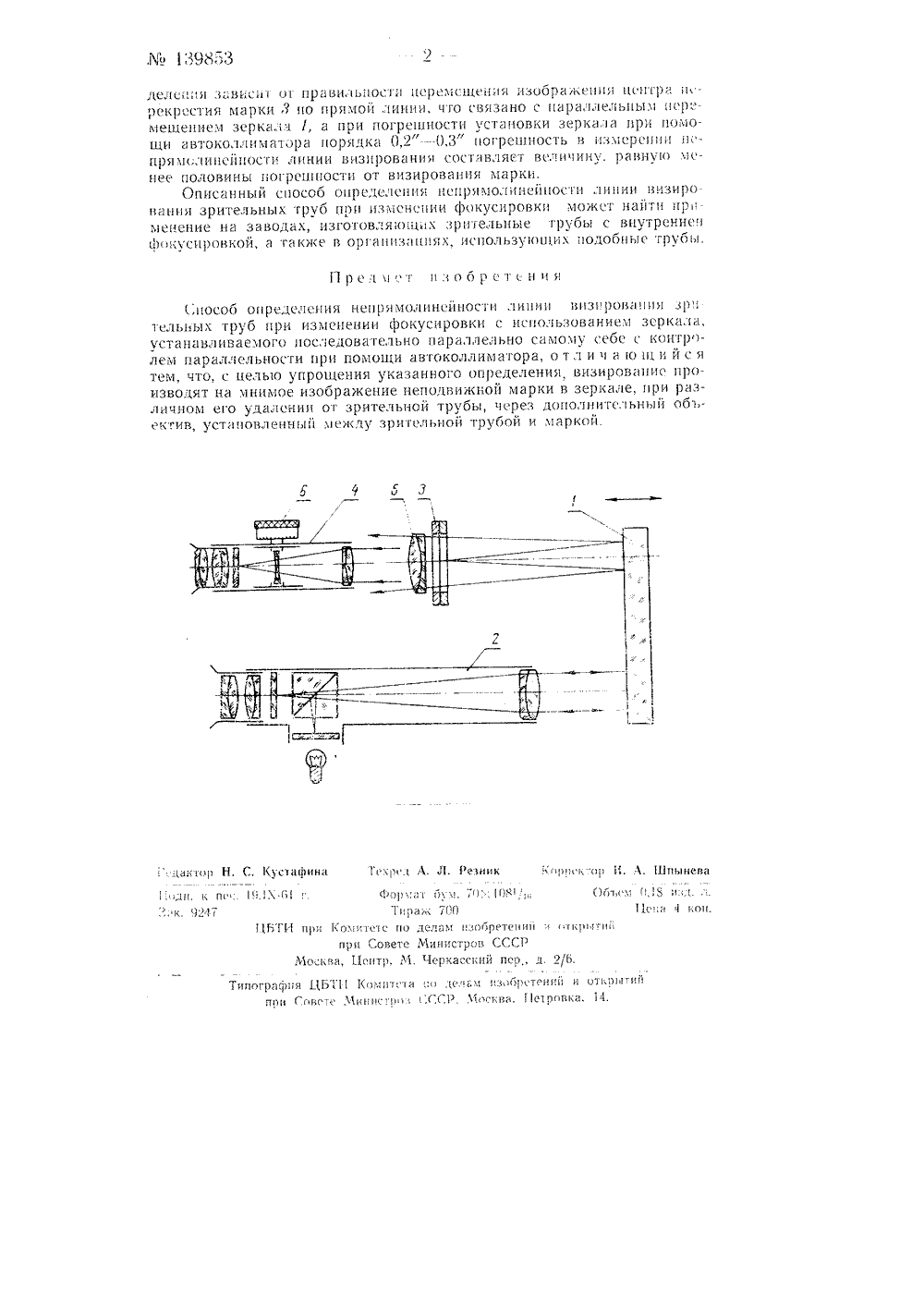

...устройство исключает применение автоколлимационной трубы и практически обеспечивает совершенно параллельное перемещение жидкостного зеркала в необходимом диапазоне, что упрощает конструкцию устройства и повышает точность определения смещений.На чертеже изображена схема предлагаемого устройства, содержащего объектив 1, марку 2 (перекрытие нитей) и жидкостное зеркало 3(например, ртутное),При проведении измерения проверяемую трубу устанавлиред объективом 1 и последовательно фокусируют на мнимое иние марки 2 при различных положениях жидкостного зеркалалельность перемещения поверхности которого сохраняется сточностью. вают пе- зображе 3, парал- большой П редмет из об ни Устройство для ой 1 руоь 1 пои изме ку, допил тельн 1,;имаркой, и...

Номер патента: 252633

Опубликовано: 01.01.1969

Автор: Изо

МПК: G01C 5/02

Метки: зрительная, оптических, приборов, труба

...колесо 41 находится в зацеплении с коническим колесом 46, вращаемым в корпусе 27 при помощи маховичка 47 и к которому подвешено зеркало 30 с двумя плоскопараллельными опражающими поверхностями 48 и 49 при помощи нитей 50. Маятниковое зеркало 30 снабжено демпфирующим устройством, состоящим из поршня 51 и цилиндра 52 и жестко соединенным с коническим колесом 46 посредством боковых стенок 53 и 54. Боковые стенки соединены между собой снизу при помощи ируглой пластинки 55, размещенной в направляющих планках 56 и 57 корпуса 27.К боковым стенкам 53 и 54 прикреплены снаружи две зубчатые рейки 58 и 59 в направлении оптической оси Х, - Х. Находящаяся в корпусе 27 на валу 60 шестерня 61 вращается при помощи маховичка 62; под действием пружины 63...

Номер патента: 261715

Опубликовано: 01.01.1970

Авторы: Аэросъемки, Белевитин, Исайкин, Картографии, Центральный

МПК: G01C 15/10, G01C 5/02

Метки: визирования, линией, оптический, отвес, самоустанавливающейся

...что позволяет уменьшить ошибки фокусировки и упроститыконструкцию,На чертеже приведена приципиальная схема предлагаемого устройства.Оно содержит вертикально установленнуюзрительную трубу с двумя объективами 1 и 2 5 и одним окуляром 8, переключающимся наверхнюю и нижнюю оптические системы с преломляюцими призмами 4 - 8, жестко закрепленными сетками нитей 9, 10 и линзами переходной оптики (на чертеже не показаны), 1 О В устройстве иопользован компенсатор 11,маятник, которого работает в двух взаимно перпендикулярных плоскостях, а скрепленный с ним демпфер, выполненный в виде полого многокамерного цилиндра, обеспечивает дву стороннее прохождение визирного луча;кзеркалу 12. Компенсатор, служащии фскусирующимэлементом, помещен в цилиндр...

Номер патента: 697060

Опубликовано: 05.11.1979

Автор: Виктор

МПК: G01C 5/02

Метки: визирования, линией, нивелир, самоустанавливающейся

...средыс коэффициентом и, которая является 5средой призмы и пластинки с параллельными сторонами, в среду ;., коэффициентом и, которую представляет(собою слой жидкости 15, содержащийсяв емкости 14, Жидкость 15 выбирается 10так, чтобы ее коэффициент преломления был выше 1,414, световой луч приэтом условии подвергается полномуотражению в точке Ь, под свободнойстороной жидкого слоя 15 снова проходит сквозь слой жидкости 15 междуточками Ь и М, где он проникает впластинку с параллельными сторонами16. На выходе из посл дней в точке Исветовой луч проникает в призму 19,в которой после полного отражения вточке Р, на выходной грани 32 световой луч подвергается двойному отражению в Я, 0, на гранях, выполненныхв виде крышкй 25 и 26, чтобы выйтииз...

Номер патента: 218446

Опубликовано: 01.01.1968

Авторы: Бесчасный, Всесоюзный, Маркшейдерского, Раик, Соркина

МПК: G01C 5/02

Метки: визирования, линией, нивелир, салюустлнавливающейся

...1,Нивелир состоит из объектива ц окуляра,между которыми располагается неподвижнаяпрямоугольная призма, поворачивающая визирный луч на 90.Стабилизатор расположен перед объективом 1. Основной его частью является- прямоуголыая призма 2, которая имеет ВозаОжность качаться вокруг горизонтальной оси 3, проходящей через плоскую вертикальную ось 4 вращения нивелира.Стабилизатор снабжен магнитоцндукционным демпфером, состоящим из скрепленных с качающейся призмой 2 постоянных магнитов я, образующих зазор, в котором расположен тормозной элемент 6, выполненный в виде, например, алюминиевой пластины, жестко связанной с корпусом 7.Нивелир крепится становым винтом непосредственно к плоскости головки штатива, поскольку не имеет трегера с подъемными...
