Устройство для управления зажиганием игнитронов в игнитронном преобразователе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 139748
Автор: Зайцев
Текст

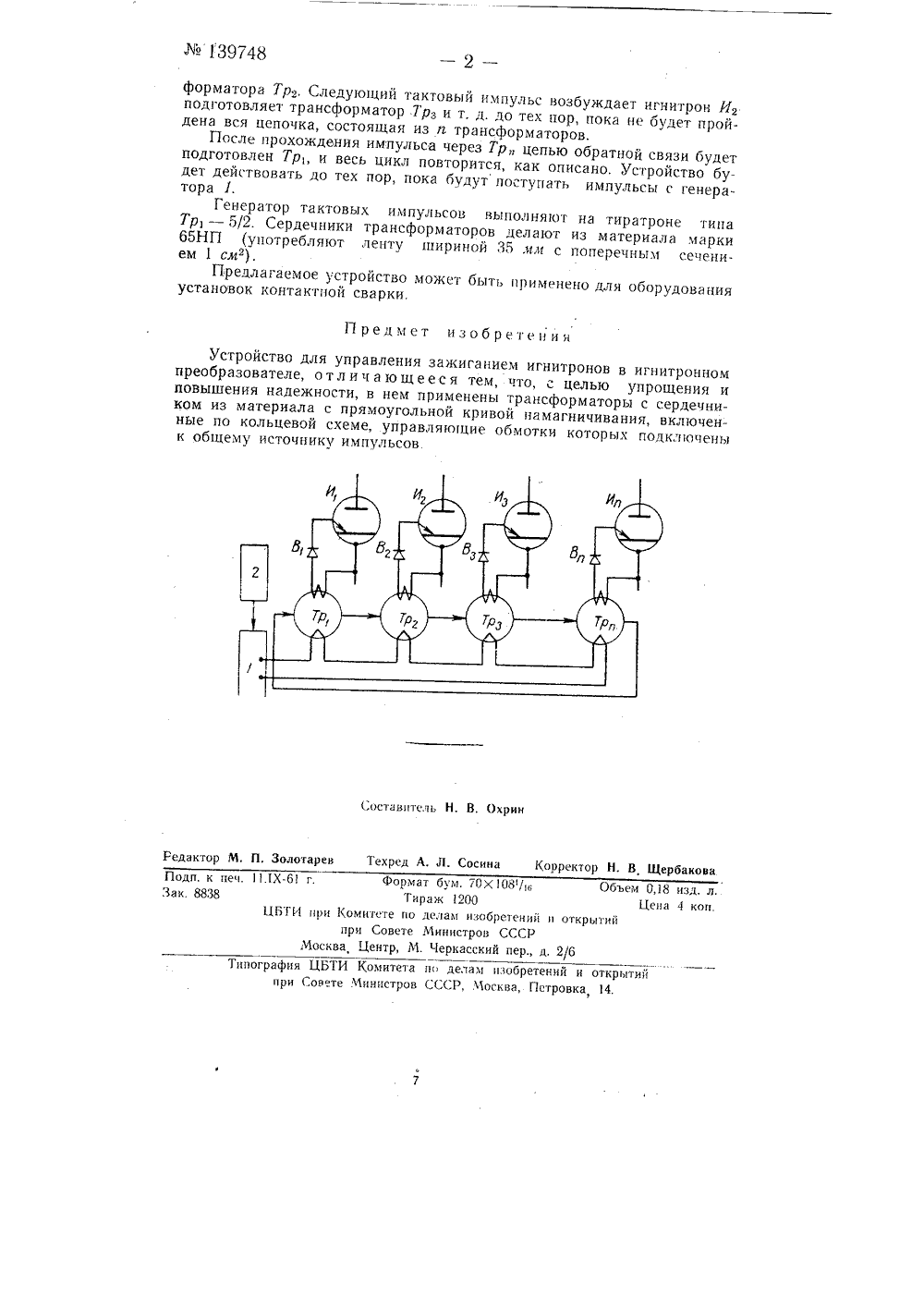

Мо 139748 Класс 21 д, 142 о 210, 14 зтССССО ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Лв 97М. П. Зайцев УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЗАЖИГАНИЕМ ИГНИТРОНОВВ ИГНИТРОННОМ ПРЕОБРАЗОВАТЕЛЕ Заявлено 26 февраля 1960 г. за656644/24 в Комитет по делам изобретенийи открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений14 за 196 г.Известны устройства для управления зажиганием игнитронов в игнитронном преобразователе,Предлагаемое устройство отличается от известных тем, что в нем . применены трансформаторы с сердечником из материала с прямоугольной кривой намагничивания, включенные по кольцевой схеме, управляющие обмотки которых подключены к общему источнику импульсов.Такое выполнение устройства позволяет упростить его конструктивно и повысить надежность работы. На чертеже изображена принципиальная схема устройства. Энергия, необходимая для поджигания игнитронов, получается от генератора 1 импульсов. Генератор выполняется на тиратроне или могцном полупроводниковом триоде.Частота следования импульсов генератора 1, управление их фазой и временем действия задаются блоком управления 2, которым обеспечивается оптимальный режим работы игнитронного преобразователя.Униполярные импульсы с выхода генератора 1 подаются на тактовые обмотки управляемых трансформаторов Тр Тр, Тр, выполненных на сердечниках с прямоугольной петлей гестерезиса и собранных по кольцевой схеме.Цепи поджигания игнитронов И И И подключены через вентили В В, Вк выходным обмоткам этих трансформаторов. Сердечники трансформаторов (кроме первого) намагничены так, что прохождение импульса от генератора 1 не вызовет в них изменения индукции. Сердечник трансформатора Тр, намагничен в обратном направлении, Энергия первого импульса от генератора 1, пройдя через Трвыделяется в цепи поджигания игнитрона И возбуждает этот игнитрон и перемагничивает в обратном направлении сердечник трансЛо 139748 форматора Тр Следующий тактовый импульс возбуждает игнитрон и, подготовляет трансформатор Тра и т. д. до тех пор, пока не будет пройдена вся цепочка, состоящая из и трансформаторов.После прохождения импульса через Трн цепью обратной связи будет подготовлен Три весь цикл повторится, как описано. Устройство будет действовать до тех пор, пока будут поступать импульсы с генератора 1,Генератор тактовых импульсов выполняют на тиратроне типа Тр, - 5/2. Сердечники трансформаторов делают из материала марки 65 НП (употребляют ленту шириной 35,им с поперечным сечением 1 см)Предлагаемое устройство может быть применено для оборудования установок контактной сварки. Предмет изобретения Составитель Н. В. Охрин Редактор М, П, Золотарев Техред А. Л. Сосина Корректор Н. В, Щербакова формат бум. 70 Х 108/и; Тираж 1200 ЦБТИ при Комитете по делам изобретений при Совете Министров СССР Москва Центр, М. Черкасский пер., д.Подл. к печ. 11.Хг Зак. 8838 2/6 Типография ЦБТИ Комитета п( делам изобретений и откргятий при Совете Министров СССР, Москва, Петровка 14.Устройство для управления зажиганием игнитронов в игнитронном преобразователе, о т л и ч а ю щ е е с я тем, что, с целью упрощения и повышения надежности, в нем применены трансформаторы с сердечником из материала с прямоугольной кривой намагничивания, включенные по кольцевой схеме, управляющие обмотки которых подключены к общему источнику импульсов
СмотретьЗаявка
656644, 26.02.1960
Зайцев М. П
МПК / Метки
МПК: H02M 1/02
Метки: зажиганием, игнитронном, игнитронов, преобразователе
Опубликовано: 01.01.1961
