Электростимулятор мышц
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1391659
Автор: Бернштейн
Текст

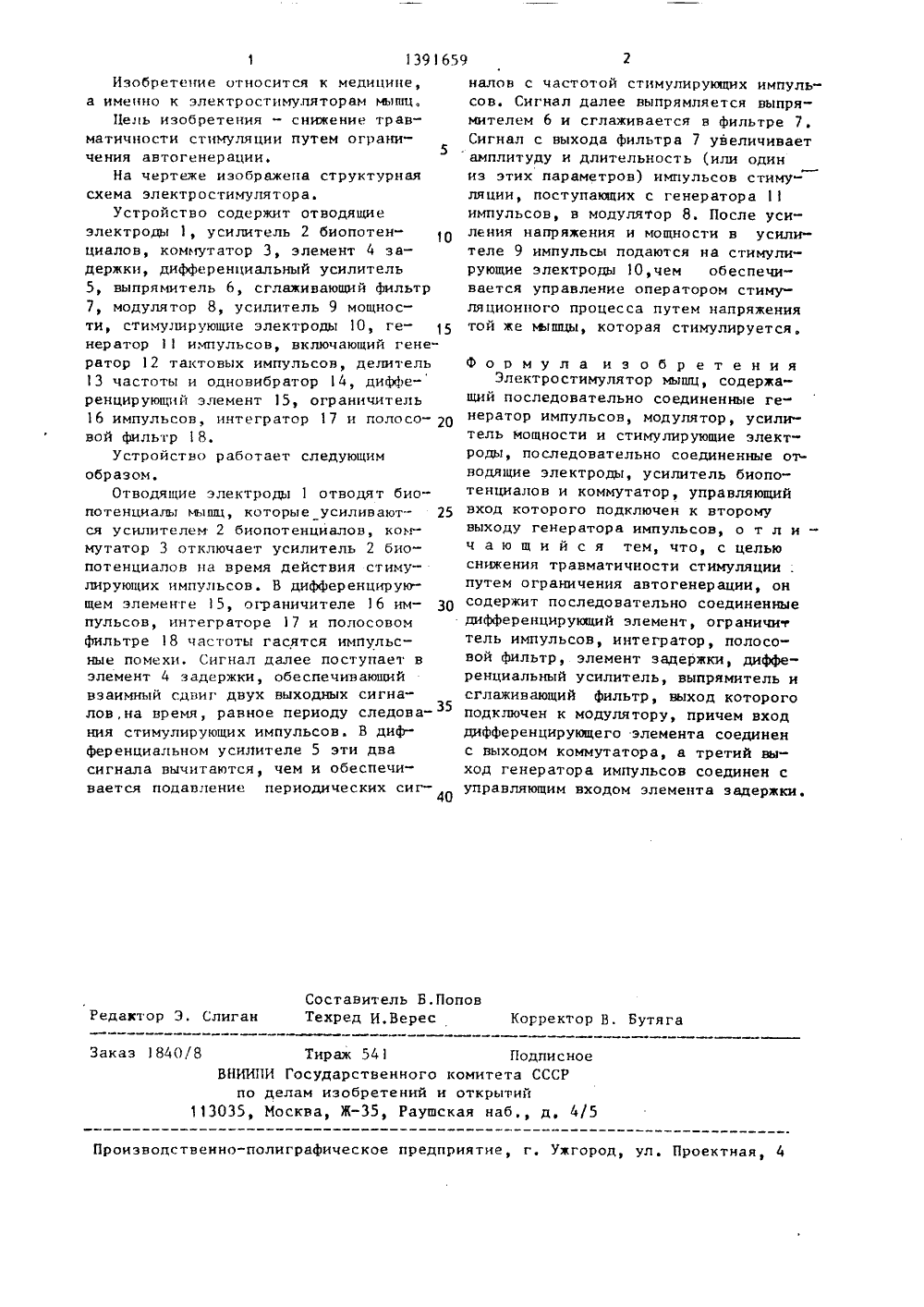

(51 ОПИСАНИЕ ИЭОБРЕТЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 54 57 меди ци для эл ретен ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(56) Авторское свидетельство СССР 227497, кл. А 61 И 1/36, 1969. КТРОСТИИУЛЯТОР МЫШЦбретение относится к областии может быть использованотростимуляции мышц, Цель изоб- снижение травматичности приии. Цель достигается тем,что в устройство введены дифференцирующий элемент 15, ограничитель 16импульсов, интегратор 17, полосовойфильтр 18, элемент 4 задержки, ди 4 гференциальный усилитель 5, выпрямитель 6 и сглаживающий фильтр 7. Сигнал с выхода фильтра 7 увеличиваетамплитуду и длительность (или одиниз параметров) импульсов стимуляции,поступающих с генератора 11 импульсов в модулятор 8. После усиления напряжения и мощности в усилителе 9 импульсы подаются на стимулирующиеэлектроды 10, 1 ил,1391659 Составитель Б,ПоповТехред И,Верес Корректор В. Бутяга Редактор Э. Слиган Заказ 1840/8 Тираж 541 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к медицине, а именно к электростимуляторам мышц,11 ель изобретения - снижение травматичности стимуляции путем ограни 5 чения автогенерации.На чертеже изображена структурная схема электростимулятора.Устройство содержит отводящие электроды 1, усилитель 2 биопотенциалов, коммутатор 3, элемент 4 задержки, дифференциальный усилитель 5, выпрямитель 6, сглаживающий фильтрмодулятор 8, усилитель 9 мощности, стимулирующие электроды 10, генератор 11 импульсов, включающий генератор 12 тактовых импульсов, делитель 13 частоты и одновибратор 14, диффе- ренцирующий элемент 15, ограничитель 16 импульсов, интегратор 17 и полосо вой фильтр 18.Устройство работает следующим образом.Отводящие электроды 1 отводят биопотенциалы мышц, которые усиливают ся усилителем 2 биопотенциалов, коммутатор 3 отключает усилитель 2 биопотенциалов на время действия стимулирующих импульсов. В дифференцирующем элементе 15, ограничителе 16 им пульсов, интеграторе 17 и полосовом фильтре 18 частоты гасятся импульсные помехи, Сигнал далее поступает в элемент 4 задержки, обеспечивающий взаимный сдвиг двух выходных сигналов,на время, равное периоду следова 35 ния стимулирующих импульсов. В дифференциальном усилителе 5 эти два сигнала вычитаются, чем и обеспечивается подавление периодических сигналов с частотой стимулирующих импульсов, Сигнал далее выпрямляется выпрямителем 6 и сглаживается в фильтре 7,Сигнал с выхода фильтра 7 увеличиваетамплитуду и длительность (или одиниз этих параметров) импульсов стимуляции, поступающих с генератора 11импульсов, в модулятор 8. После усиления напряжения и мощности в усилителе 9 импульсы подаются на стимулирующие электроды 10,чем обеспечивается управление оператором стимуляционного процесса путем напряжениятой же мышцы, которая стимулируется,Формула изобретенияЭлектростимулятор мышц, содержащий последовательно соединенные генератор импульсов, модулятор, усилитель мощности и стимулирующие электроды, последовательно соединенные отводящие электроды, усилитель биопотенциалов и коммутатор, управляющий вход которого подключен к второму выходу генератора импульсов, о т л и - ч а ю щ и й с я тем, что, с целью снижения травматичности стимуляции путем ограничения автогенерации, он содержит последовательно соединенные днфференцирующий элемент, ограничи тель импульсов, интегратор, полосовой фильтр, элемент задержки, дифференциальный усилитель, выпрямитель и сглаживающий фильтр, выход которого подключен к модулятору, причем вход дифференцирующего элемента соединен с выходом коммутатора, а третий кюход генератора импульсов соединен с управляющим входом элемента задержки.
СмотретьЗаявка
4163077, 17.12.1986
В. М. Бернштейн
БЕРНШТЕЙН ВИТАЛИЙ МОИСЕЕВИЧ
МПК / Метки
МПК: A61N 1/37
Метки: мышц, электростимулятор
Опубликовано: 30.04.1988
Код ссылки
<a href="https://patents.su/2-1391659-ehlektrostimulyator-myshc.html" target="_blank" rel="follow" title="База патентов СССР">Электростимулятор мышц</a>
