Система внутрипромыслового сбора и транспортирования продукции нефтяных скважин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

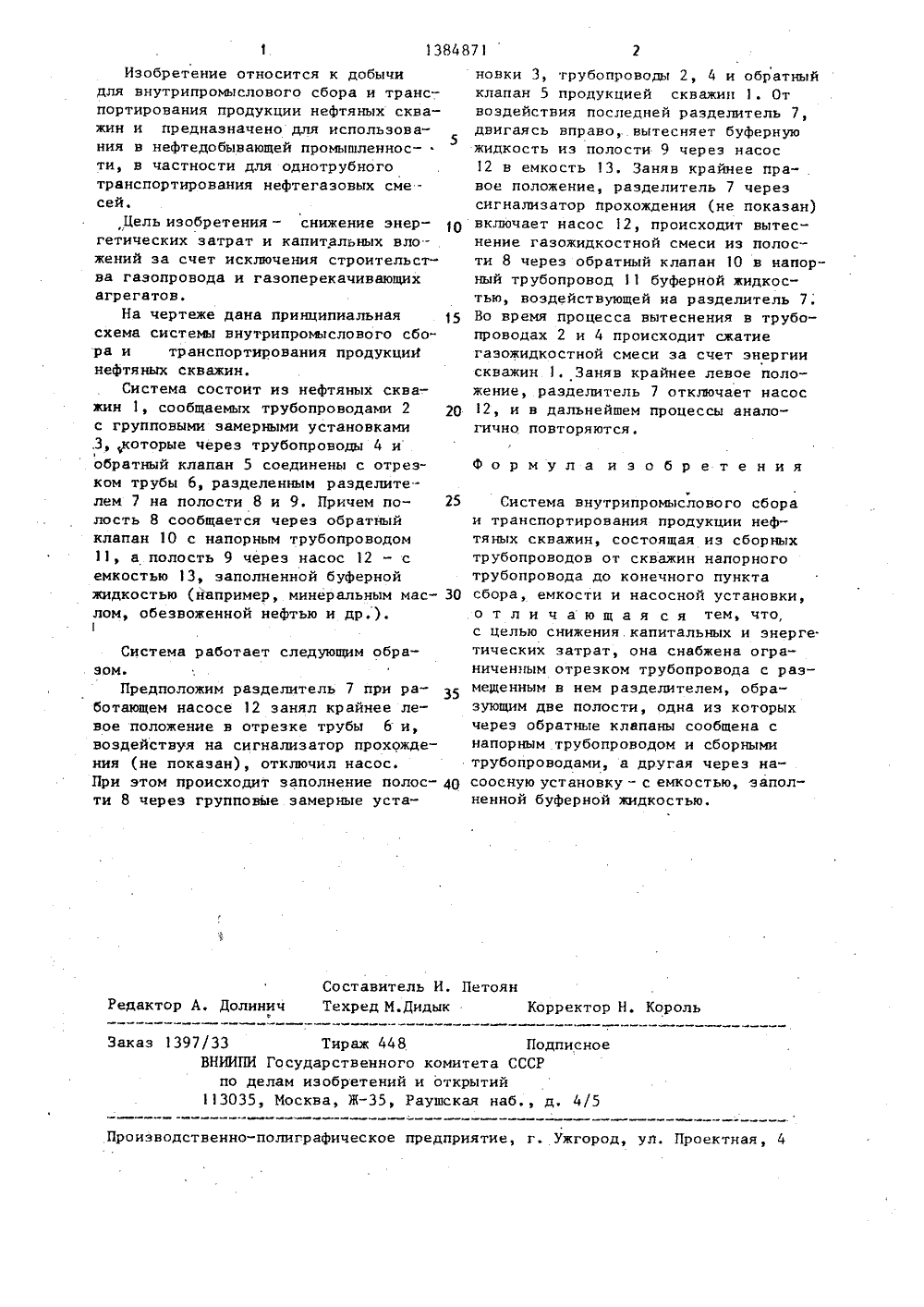

СОЮЗ СОЕЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 9) Б(1) 04 Г 17 0 1/12 ЕТ СССРОТНРЫТИИ ДДРСТЕЕННЫй НОМИ ЕЛАМ ИЗОБРЕТЕНИЙ(7) Татарский. государственный научно-исследовательский и проектный институт нефтяной промышленности (72) В.П. Моргаев, Л.В. Шуралев и И.Г. Юсупов(56) Авторское свидетельство СССР 19 1070376, кл. Р 17 0 1/12, 1984.Тронов В.П. Промысловая подготовка нефти. Недра, 1977, с14, рис.1 а.Авторское свидетельство СССР 19 1038691, кл. Р 17 0 1/00, 1982. МЫСЛОВОГ ПРОДУКЦ БОтся к добыч ового сбора(57) Изобретение отннефти для внутрипромь транспор тированию продукции нефтяныхскважин и предназначено для использования в нефтеперерабатывающейпромышленности, в частности для однотрубного транспортирования нефтегазовых смесей, Цель изобретенияснижение энергетических затрат и капитальных вложений эа счет исключениястроительства газопровода и газоперекачивающих агрегатов. Нефтяные скважины 1 сообщаются трубопроводами 2с групповыми установками 3. Последние через трубопроводы 4 и обратныйклапан 5 соединены с ограниченным отрезком трубопровода 6 с размещеннымв нем разделителем 7, образующимполости 8 и 9. Полость 8 через обратный клапан 10 сообщается с напор .1384871 Формула изобретения Составитель И. ПетоянТехред М.Дидык Корректор Н. Король Редактор А, Долиничо Заказ 1397/33 Тираж 448, Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к добычи для внутрипромыслового сбора и транспортирования продукции нефтяных скважин и предназначено для использования в нефтедобывающей промышленности, в частности для однотрубного транспортирования нефтегазовых смесей.Цель изобретения - снижение энергетических затрат и капитальных вло" жений за счет исключения строительства газопровода и газоперекачивающих агрегатов.На чертеже дана принципиальная схема системы внутрипромыслового сбора и транспортирования продукциИ нефтяных скважин.Система состоит из нефтяных скважин 1, сообщаемых трубопроводами 2 с групповыми эамерными установками .3, которые через трубопроводы 4 и 1обратный клапан 5 соединены с отрезком трубы 6, разделенным разделителем 7 на полости 8 и 9. Причем полость 8 сообщается через обратный клапан 10 с напорным трубопроводома полость 9 через насос 12 - с емкостью 13, заполненной буферной жидкостью (йапример, минеральным маслом, обезвоженной нефтью и др.). Система работает следующим образом.Предположим разделитель 7 при работающем насосе 12 занял крайнее левое положение в отрезке трубы 6 и, воздействуя на сигнализатор прохождения (не показан), отключил насос.При этом происходит заполнение полости 8 через групповые замерные установки 3, трубопроводы 2, 4 и обратныйклапан 5 продукцией скважин 1. Отвоздействия последней разделитель 7, 5двигаясь вправо,. вытесняет буфернуюжидкость из полости 9 через насос12 в емкость 13. Заняв крайнее правое положение, разделитель 7 черезсигнализатор прохождения (не показан)включает насос 12, происходит вытеснение газожидкостной смеси из полости 8 через обратный клапан 1 О в напорный трубопровод 11 буферной жидкостью, воздействующей на разделитель 7. 15 Во время процесса вытеснения в трубопроводах 2 и 4 происходит сжатиегазожидкостной смеси за счет энергиискважин 1, Заняв крайнее левое положение,.разделитель 7 отключает насос 20 12, и в дальнейшем процессы аналогично повторяются. ю25 Система внутрипромыслового сбораи транспортирования продукции нефтяных скважин, состоящая из сборныхтрубопроводов от скважин напорноготрубопровода до конечного пункта ЗО сбора емкости и насосной установки,о т л и ч а ю щ а я с я тем, что,с целью снижения. капитальных и энерге.тических затрат, она снабжена ограниченным отрезком трубопровода с разме 1 ценным в нем разделителем, образующим две полости, одна из которыхчерез обратные клапаны сообщена снапорным трубопроводом и сборнымитрубопроводами, а другая через на соосную установку - с емкостью, заполненной буферной жидкостью.
СмотретьЗаявка
4091763, 09.07.1986
ТАТАРСКИЙ ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ НЕФТЯНОЙ ПРОМЫШЛЕННОСТИ
МОРГАЕВ ВЛАДИМИР ПАВЛОВИЧ, ШУРАЛЕВ ЛЕОНИД ВИКТОРОВИЧ, ЮСУПОВ ИЗИЛЬ ГАЛИМЗЯНОВИЧ
МПК / Метки
МПК: F17D 1/12
Метки: внутрипромыслового, нефтяных, продукции, сбора, скважин, транспортирования
Опубликовано: 30.03.1988
Код ссылки
<a href="https://patents.su/2-1384871-sistema-vnutripromyslovogo-sbora-i-transportirovaniya-produkcii-neftyanykh-skvazhin.html" target="_blank" rel="follow" title="База патентов СССР">Система внутрипромыслового сбора и транспортирования продукции нефтяных скважин</a>
