Датчик параметров движения

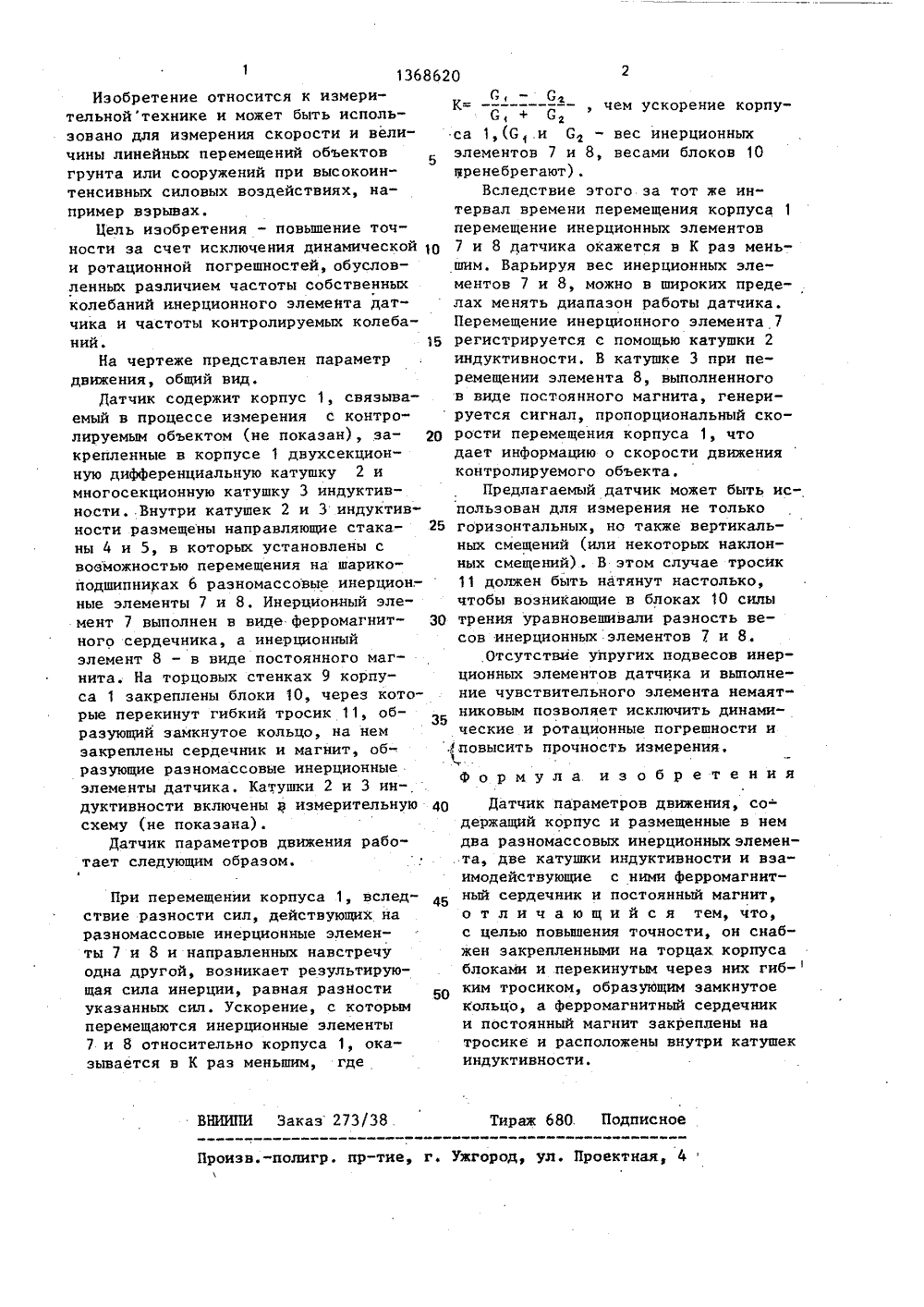

,ЯО 1368 ОПИСАНИЕ ИЗОБРЕТЕНИН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(53) 62.317.39:531.717(088.8) (56) Бибер Л.А. и Щцанова Ю.Е. Низко частотные маятниковые виброметры. М.: Энергия, 1980, с. 36.Фриш С.Э,и Тиморева А.В. Курс общей физики, т.1. М.: Гостехиздат, 1951, с. 72.Авторское свидетельство СССР У 235364, кл. С 01 Р 3/52, 1967. (54) ДАТЧИК ПАРАМЕТРОВ ДВИЖЕНИЯ (57) Изобретение относится к измерительной технике и позволяет повысить точность измерения параметров движения - величины линейных смещений и их скорости при высокоинтенсивных силовых воздействиях, например взрывах. Датчик параметров движения содержит два разномассовых инерционных элемента 7 и 8, один из 51)4 0 О 1 В 7/00 С 01 Р 3/52 которых представляет собой ферромагнитный сердечник, а другой - постоянный магнит. Эти элементы закреплены на гибком тросике 1 1, перекинутом через блоки 10 и образующем замкнутое кольцо, и в процессе измерений перемещаются внутри катушек 2 и 3 индуктивности, закрепленных в корпусе 1 датчика параллельно одна другой. В зависимости от соотношения масс инерционных элементов 7 и 8 перемещение их будет во много раз меньшим, чем перемещение объекта контроля, передаваемое на корпус 1 датчика, На выходе катушки 2 индуктивности, чувствительной к перемещению ферромагнитного сердечника,фор- Ж мируется сигнал, пропорциональный смещению корпуса 1, а на выходе катушки 3 индуктивности, чувствительной к перемещению постоянного магнита, формируется сигнал, пропорциональный ф скорости смещения корпуса датчика. 1 ил.136 8620 Тираж 680. Подписное ВНИИПИ Заказ 273/38 Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 Изобретение относится к измерительнойтехнике и может быть использовано для измерения скорости и величины линейных перемещений объектов грунта или сооружений при высокоинтенсивных силовых воздействиях, например взрывах.Цель изобретения - повышение точности за счет исключения динамической и ротационной погрешностей, обусловленных различием частоты собственных колебаний инерционного элемента датчика и частоты контролируемых колебаний.На чертеже представлен параметр движения, общий вид.Датчик содержит корпус 1, связываемый в процессе измерения с контролируемым объектом (не показан), закрепленные в корпусе 1 двухсекционную дифференциальную катушку 2 и многосекционную катушку 3 индуктивностиВнутри катушек 2 и 3 индуктивности размещены направляющие стаканы 4 и 5, в которых установлены с возможностью перемещения на шарикоподшипниках 6 разномассовые инерцион. - ные элементы 7 и 8. Инерционный элемент 7 выполнен в виде ферромагнитного сердечника, а инерционный элемент 8 - в виде постоянного магнита. На торцовых стенках 9 корпуса 1 закреплены блоки 10, через которые перекинут гибкий тросик 11, образующий замкнутое кольцо, на нем закреплены сердечник и магнит, образующие разномассовые инерционные элементы датчика. Катушки 2 и 3 индуктивности включены э измерительную схему (не показана).Датчик параметров движения работает следующим образом.4 При перемещении корпуса 1, вслед" ствие разности сил, действующих на разномассовые инерционные элементы 7 и 8 и направленных навстречу одна другой, возникает результирующая сила инерции, равная разности указанных сил. Ускорение, с которым перемещаются инерционные элементы 7 и 8 относительно корпуса 1, оказывается в К раз меньшим, где С, - С 2К= ----- , чем ускорение корпуС С 2са 1,(С .и С 2 - вес инерционныхэлементов 7 и 8, весами блоков 10пренебрегают).Вследствие этого за тот же интервал времени перемещения корпуса 1перемещение инерционных элементов 1 О 7 и 8 датчика окажется в К раэ меньшим. Варьируя вес инерционных элементов 7 и 8, можно в широких пределах менять диапазон работы датчика.Перемещение инерционного элемента 7 15 регистрируется с помощью катушки 2индуктивности. В катушке 3 при перемещении элемента 8, выполненногов виде постоянного магнита, генерируется сигнал, пропорциональный ско О рости перемещения корпуса 1, чтодает информацию о скорости движенияконтролируемого объекта.Предлагаемый датчик может быть использован для измерения не только 25 горизонтальных, но также вертикальных смещений (или некоторых наклонных смещений) . В этом случае тросик11 должен быть натянут настолько,чтобы возникающие в блоках 10 силы 30 трения уравновешивали разность весов инерционных элементов 7 и 8.Отсутствие упругих подвесов инерционных элементов датчика и выполнение чувствительного элемента немаятниковым позволяет исключить динамические и ротационные погрешности и,повысить прочность измерения.формула. изобретения 40 Датчик параметров движения, со-держащий корпус и размещенные в немдва раэномассовых инерционных элемента, две катушки индуктивности и взаимодействующие с ними ферромагнит ный сердечник и постоянный магнит,о т л и ч а ю щ и й с я тем, что,с целью повышения точности, он снабжен закрепленными на торцах корпусаблоками и перекинутым через них гиб-ким тросиком, образующим замкнутоекольцо, а ферромагнитный сердечники постоянный магнит закреплены натросике и расположены внутри катушекиндуктивности.
