Прибор для определения прогибов инженерных сооружений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 13609
Автор: Максимов
Текст

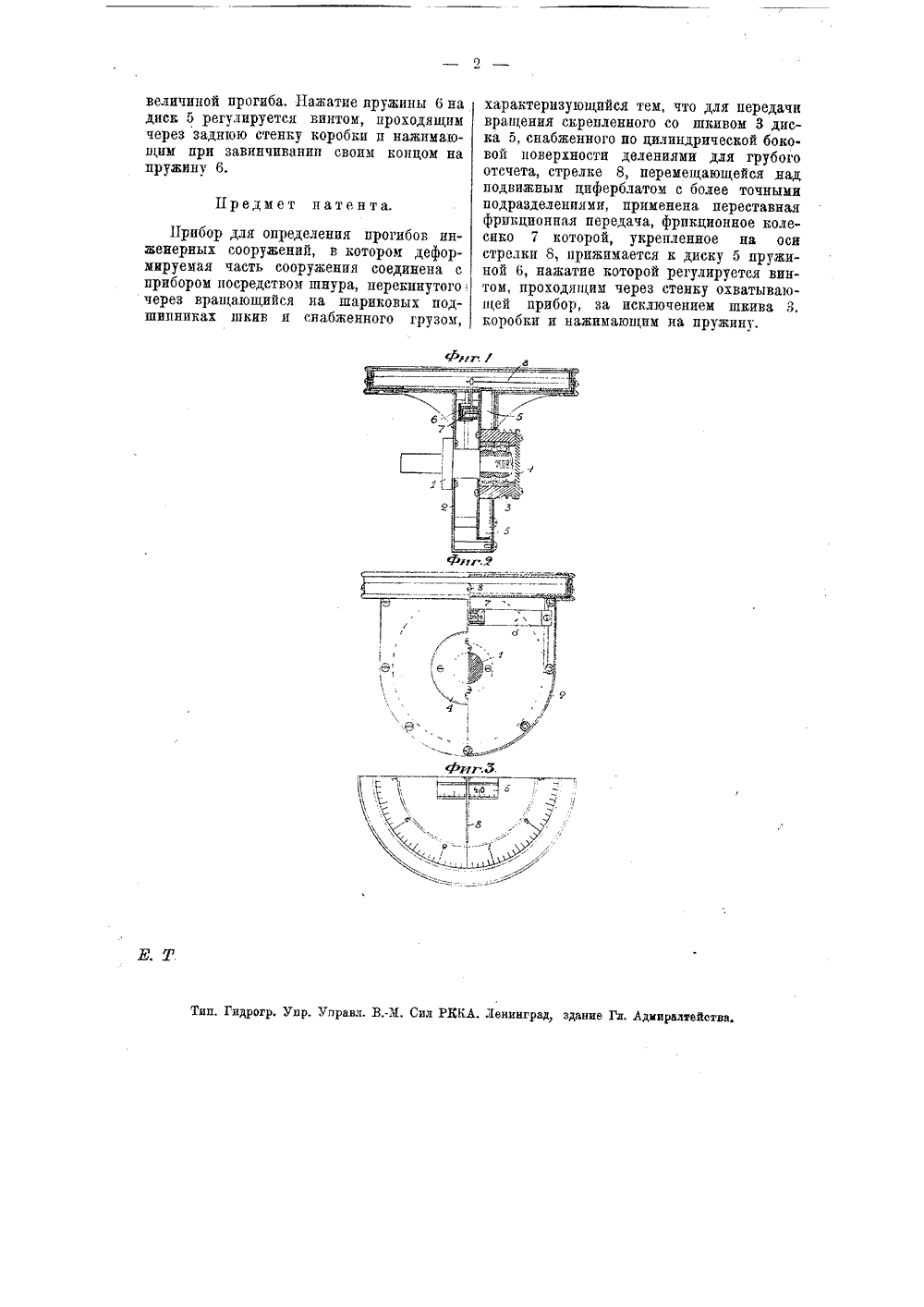

ласс 42 ТЕНТ НА ИЗОБРЕТЕН НИЕ определения прогибов инженерных сооружений. прибора енному 12 декабря 36864).года, Действие патента рта 1930 года,аксимова, заявл (ваяв. свид. Мовано 31 марта 1980 на 15 лет от 81 и патон Н. М928 год выдаче патента опубли распространяется Предлагаемое изобретение имеет целью дать такую конструкцию прибора для определения прогибов инженерных сооружений, которая давала бы возможно большую точность, была бы проста при изготовлении и удобна при пользовании,Измерение прогибов этим прибором производится известным уже способом, при котором исследуемая часть соединена с измерительным прибором при помощи шнура, перекинутого через шкив и снабженного грузом,В отличие от уже известных приборов шкив вынесен наружу охватывающей прибор коробки, что дает возможность при перекидывании через него шнура не раскрывать последнюю. Для предупреждения скольжения шнура по шкиву предусмотрена возможность обернуть шнур целым оборотом вокруг шкива, для чего на цилиндрической поверхности его проточен по винтовой линии желобок, опредедяющий положение шнура.На чертеже фиг. 1 изображает осевой разрез прибора; фиг. 2 - справа - поперечный разрез его и слева - вид сбоку: фиг. 3 - вид половины прибора спереди.К кольцевому выступу оси 1 прикрепляется коробка 2 прибора, а на конец этой оси 1 насаживается шкив 3 на шариковых подшипниках. закрепленных на оси винтом и защищаемых крышкой 4. К, другой стороне шкива 3 прикреплен диск 5 с цилиндрическими закраинами, на которых нанесены деления. К плоской поверхности этого диска 5 прижимается с помощью пружины 6 фрикционное колесико 7, ось которого пропущена через отверстие в верхней части коробки 2 и несет стрелку 8, Сквозь прямоугольный вырез в эту же часть коробки 2 входит цилиндрическая, снабженная делениями, закраина диска 5. По середине этого выреза на пдоском дне верхней части коробки нанесен, на чертеже не изображенный, индекс, указывающий по делениям на диске о величину поворота шкива. Более точное определение искомой величины получается при помощи стрелки 8, поворотной над циферблатом в верхней части коробки, который нанесен на подвижном кодьце, скрепленном с крьппкой коробки. Такое устройство позволяет при начале измерения совместить стредку 8 с нулевым или вообще любым делением циферблата, Так как цена дедений последнего в некоторой степени зависит от диаметра шнура, перекидываемого через шкив 3 прибора, то для уничтожения ошибки при изменении диаметра этого шнура пружина 6 может поступательно перемещаться по радиусу диска 5, чем достигается изменение передаточного числа и совпадение величины делений циферблата с действительнойПредмет патента. фнг. / л, В,-Х. Сил РККА, Ленинград, здание Гл, Адкиралтейетва Тип. Гидрогр, Упр. У величиной прогиба, Нажатие пружины 6 на диск 5 регулируется винтом, проходящим через заднюю стенку коробки и нажимающим при завинчиванип своим концом на пружинт 6. Прибор для определения прогибов инженерных сооружений, в котором деформируемая часть сооружения соединена с прибором посредством шнура, перекинутого через вращающийся на шариковых подшипниках шкив и снабженного грузом,характеризующийся тем, что для передачи вращения скрепленного со шкивом 3 диска 5, снабженного по цилиндрической боковой поверхности делениями для грубого отсчета, стрелке 8, перемещающейся над подвижным циферблатом с более точными подразделениями, применена переставная фрикционная передача, фрикционное колесико 7 которой, укрепленное на оси стрелки 8, прижимается к диску б пружиной 6, нажатие которой регулируется винтом, проходящим через стенку охватывающей прибор, за исключением шкива 3, коробки и нажимающим на пружину,
СмотретьЗаявка
36864, 12.12.1928
Максимов Н. Н
МПК / Метки
Метки: инженерных, прибор, прогибов, сооружений
Опубликовано: 31.03.1930
Код ссылки
