Регулятор уровня воды на перегораживающем сооружении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1357926
Автор: Дмитриев
Текст

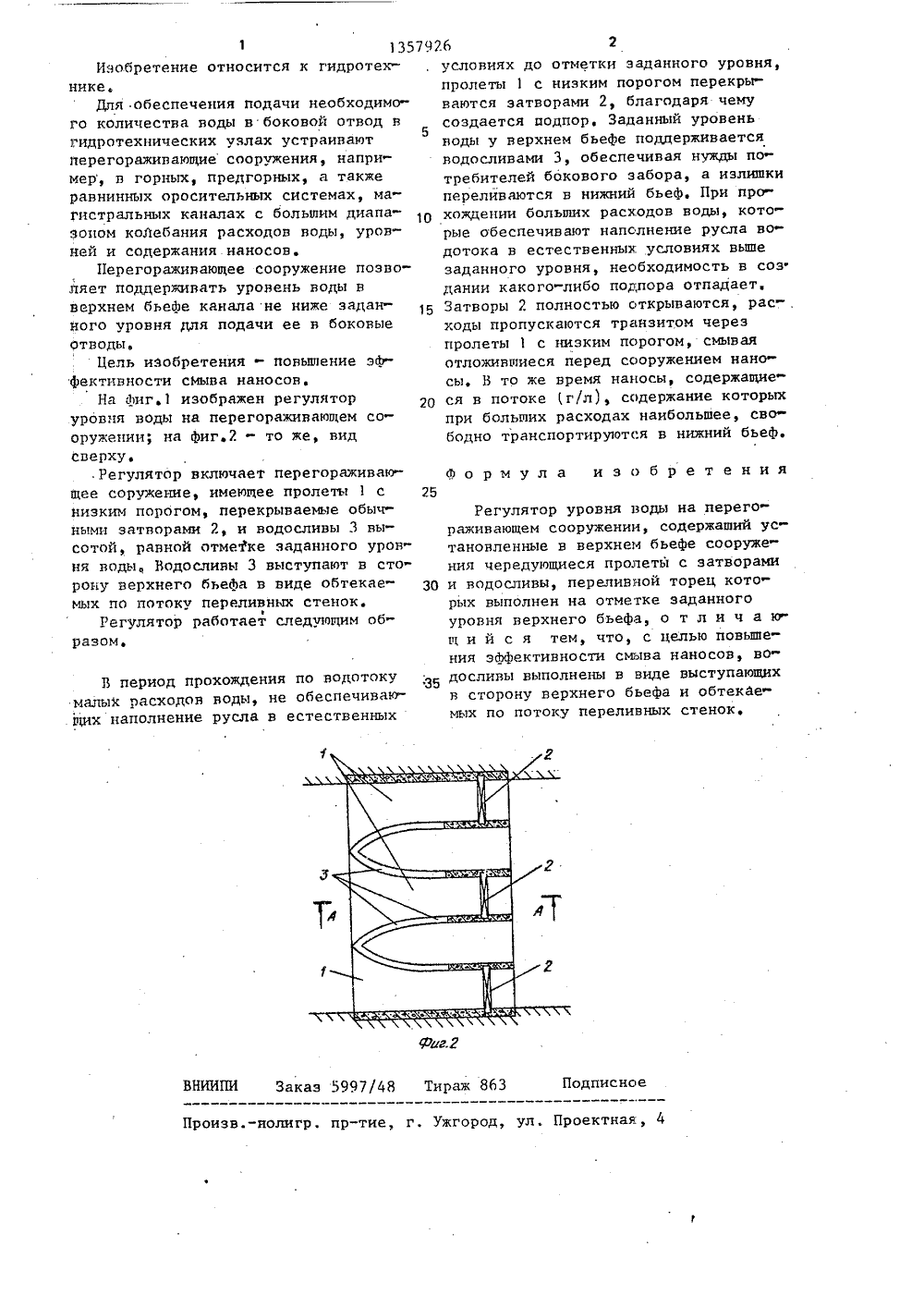

(51 НЫЙ КОМИТЕТ СССРОБРЕТЕНИЙ И ОТКРЫТИИ ГОСУДАРСТ ПО ДЕЛАМ ОПИСАНИЕ ИЗОБРЕТЕНИ СВИДЕТЕЛЬСТВУ К АВТОРСК(71) Среднеазиатское отделение Вссоюзного проектно-изыскательскогои научно-исследовательского института "Гидропроект" им, С,Я,Жука72) И.В,Дмитриев(56) Авторское свидетельство СССРУ 1174906, кл, 0 05 В 9/02, 1983.Розанов Н,П, Гидротехническиеоружения. - М,: Стройиздат, 1978(54) РЕГУЛЯТОР УРОВНЯ ВОДЫ НА ПЕРЕГОРАЖИВАИЩЕМ СООРУЖЕНИИ(57) Изобретение относится к гидротехнике для обеспечения подачи необходимого количества воды в боковойотвод, Целью изобретения являетсяэАективность смыва наносовРегулятор содержит чередующиеся пролеты 1с донными затворами 2 и водосливы 3,Выполнение нодосливов 3 в виде выстулающих в сторону верхнего бьерна и обтекаемых по потоку переливнь 1 х стенокобеспечивает достижение поставленнойцели. 2 ил.Фиг.2 Заказ 5997/48 Тираж 8 бЗ ИИ Подписно Произв.-нолигр. пр-тие, г. Ужгород Проектная,1 13579Изобретение относится к гидротехнике.Для обеспечения подачи необходимого количества воды в боковой отвод вгидротехнических узлах устраиваютперегораживающие сооружения, например, в горных, предгорных, а такжеравнинных оросительных системах, маГистральных каналах с большим диапа 10зоном колебания расходов воды, уровней и содержания наносов.Перегораживающее сооружение позволяет поддерживать уровень воды вверхнем бьефе канала не ниже эадан 15ного уровня для подачи ее в боковыеОтводыеЦель изобретения - повышение эффективности сМыва наносов.На Фиг,1 изображен регулятор20уровня воды на перегораживающем сооружении; на фиг.2 - то же, видсверху,Регулятор включает перегораживающее соружение, имеющее пролеты 1 с 2 Бнизким порогом, перекрываемые обычными затворами 2, и водосливы 3 высотой, равной отметке заданного уров"ня воды, Водосливы 3 выступают в сторону верхнего бьефа в виде обтекае- ЗОмых по потоку переливных стенок.ВРегулятор работает следующим образом,В период прохождения по водотоку малых расходов воды, не обеспечивающих наполнение русла в естественных условиях до отметки заданного уровня,пролеты 1 с низким порогом перекрываются затворами 2, благодаря чемусоздается подпор. Заданный уровеньводы у верхнем бьефе поддерживаетсяводосливами Э, обеспечивая нужды потребителей бокового забора, а излишкиперелйваются в нижний бьеф. При прохождении больших расходов воды, которые обеспечивают напслнение русла водотока в естественных условиях вьппезаданного уровня, необходимость в соз.дании какого-либо подпора отпадает.Затворы 2 полностью открываются, рас-,ходы пропускаются транзитом черезпролеты 1 с низким порогом, смываяотложившиеся перед сооружением наносы, Б то же время наносы, содержащиеся в потоке г/л), содержание которыхпри больших расходах наибольшее, свободно транспортируются в нижний бьеф. Ф о р и у л а и 3 и б р е т е н и я Регулятор уровня оды на перегораживающем сооружении, содержаший установленные в верхнем бьефе сооружения чередующиеся пролеты с затворами и водосливы, переливной торец которых выполнен на отметке заданного уровня верхнего бьефа, о т л и ч а ю" щ и й с я тем, что, с целью повышения эффективности смыва наносов, водосливы выполнены в виде выступающих в сторону верхнего бьефа и обтекае" мых по потоку переливных стенок,
