Способ диффузионной сварки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

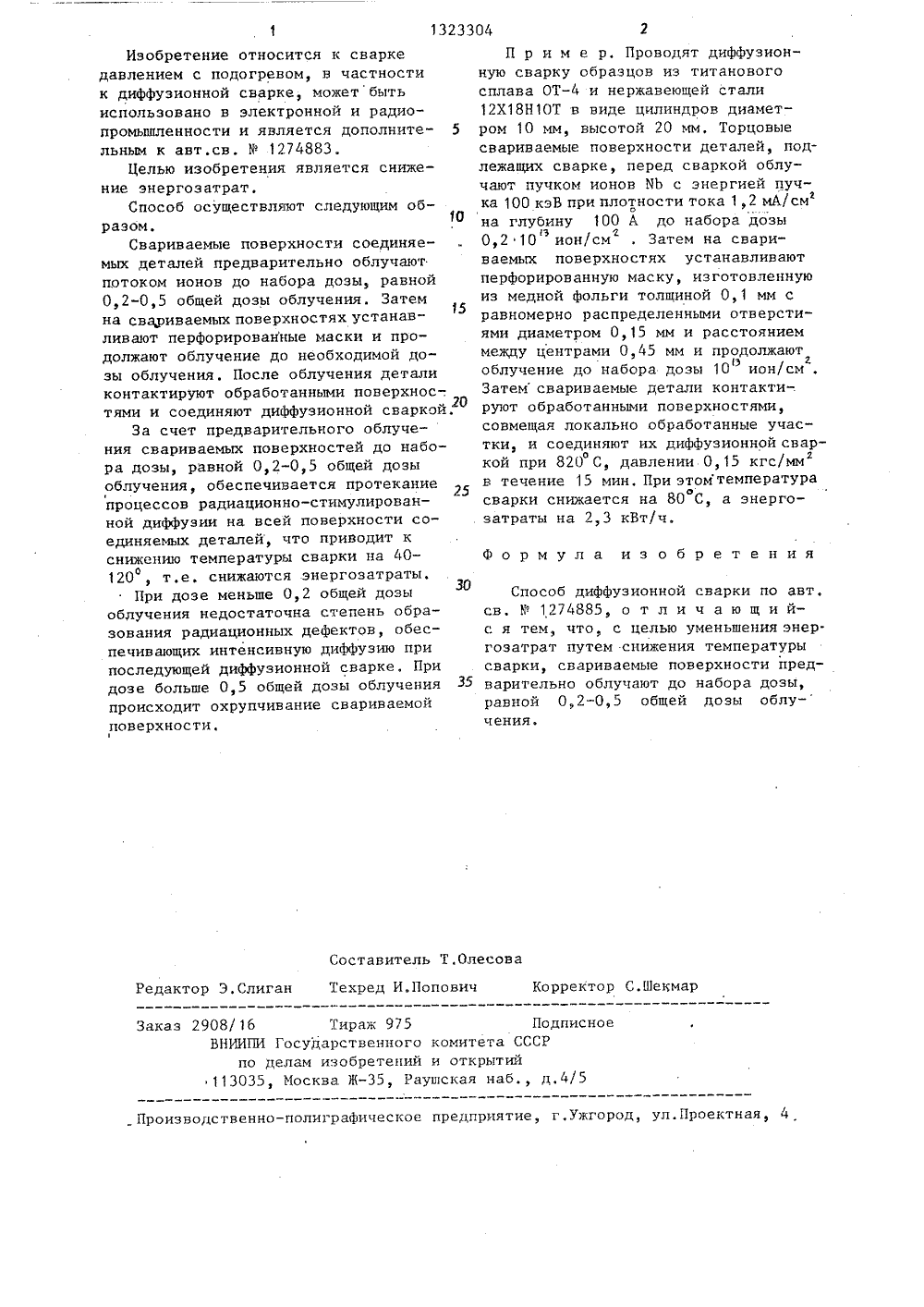

(57) Изобретенидавлением с подк диффузионнойиспользовано впромьппленности. арке ости быть диоГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТОРСНОМУ СВИДЕТЕЛЬСТ(71) Московский авгический институтского(56) Авторское свидУ 1274885, кл. В 2 является уменьшение энергозатрат путем снижения температуры сварки, Свариваемые поверхности соединяемых деталей предварительно облучают потоком .ионов до набора дозы, равной 0,2-0,5 общей дозы облучения. Затем на свариваемых поверхностях устанавливают перфорированные маски и продолжают облучение до набора необходимой дозы облучения. После облучения детали контактируют обработанными поверхностями и соединяют диффузионной сваркой. В результате обеспечивается протекание процессов радиационно-стимулированной диффузии на всей поверх- с ности соединяемых деталей, что приводит к снижению температуры сварки на 40-120 С.Заказ 2908/ 1 б Тираж 975 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раушская наб., д.4/5Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная, 4 Изобретение относится к сваркедавлением с подогревом, в частностик диффузионной сварке, может бытьиспользовано в электронной и радиопромышленности и является дополнительным к авт.св. 9 1274883.Целью изобретения: является снижение энергозатрат.Способ осуществляют следующим образом,Свариваемые поверхности соединяемых деталей предварительно облучаютпотоком ионов до набора дозы, равной0,2-0,5 общей дозы облучения. Затемна свариваемых поверхностях устанавливают перфорированные маски и продолжают облучение до необходимой дозы облучения. После облучения деталиконтактируют обработанными поверхнос-.тями и соединяют диффузионной сваркой.- 2 ОЗа счет предварительного облучения свариваемых поверхностей до набора дозы, равной 0,2-0,5 общей дозыоблучения, обеспечивается протеканиепроцессов радиационно-стимулированной диффузии на всей поверхности соединяемых деталей, что приводит кснижению температуры сварки на 40120 , т,е. снижаются энергозатраты,При дозе меньше 0,2 общей дозы30облучения недостаточна степень образования радиационных дефектов, обеспечивающих интенсивную диффузию припоследующей диффузионной сварке, Придозе больше 0,5 общей дозы облучения 35происходит охрупчивание свариваемойповерхности. П р и м е р. Проводят диффузионную сварку образцов из титанового сплава ОТи нержавеющей стали 12 Х 18 Н 10 Т в виде цилиндров диаметром 10 мм, высотой 20 мм, Торцовые свариваемые поверхности деталей, подлежащих сварке, перед сваркой облучают пучком ионов МЬ с энергией пучка 100 кэВ при плотности тока 1,2 мА/см на глубину 100 А до набора дозыЯ г0,2 10 ион/см , Затем на свариваемых поверхностях устанавливают перфорированную маску, изготовленную из медной Фольги толщиной 0,1 мм с равномерно распределенными отверстиями диаметром 0,15 мм и расстоянием между центрами 0,45 мм и продолжаютэ облучение до набора дозы 10 ион/см, Затем свариваемые детали контакти-. руют обработанными поверхностями, совмещая локально обработанные участки, и соединяют их диффузионной сваркой при 820 С, давлении 0,15 кгс/мм в течение 15 мин. При этомтемператураОсварки снижается на 80 С, а энерго- затраты на 2,3 кВт/ч. ф о р м у л а изобретения Способ диффузионной сварки по авт, св. Р 1274885, о т л и ч а ю щ и йс я тем, что, с целью уменьшения энер. гозатрат путем снижения температуры сварки, свариваемые поверхности предварительно облучают до набора дозы, равной 0,2-0,5 общей дозы облу- чения.
СмотретьЗаявка
4053722, 14.04.1986
МОСКОВСКИЙ АВИАЦИОННЫЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ИМ. К. Э. ЦИОЛКОВСКОГО
БРАУН АЛЕКСАНДР ГЕОРГИЕВИЧ, ШЛИФЕР СТАНИСЛАВ ЭДУАРДОВИЧ
МПК / Метки
МПК: B23K 20/14
Метки: диффузионной, сварки
Опубликовано: 15.07.1987
Код ссылки
<a href="https://patents.su/2-1323304-sposob-diffuzionnojj-svarki.html" target="_blank" rel="follow" title="База патентов СССР">Способ диффузионной сварки</a>
