Устройство для осуществления постоянной тяги с определенным усилием при некоторых акушерских операциях
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

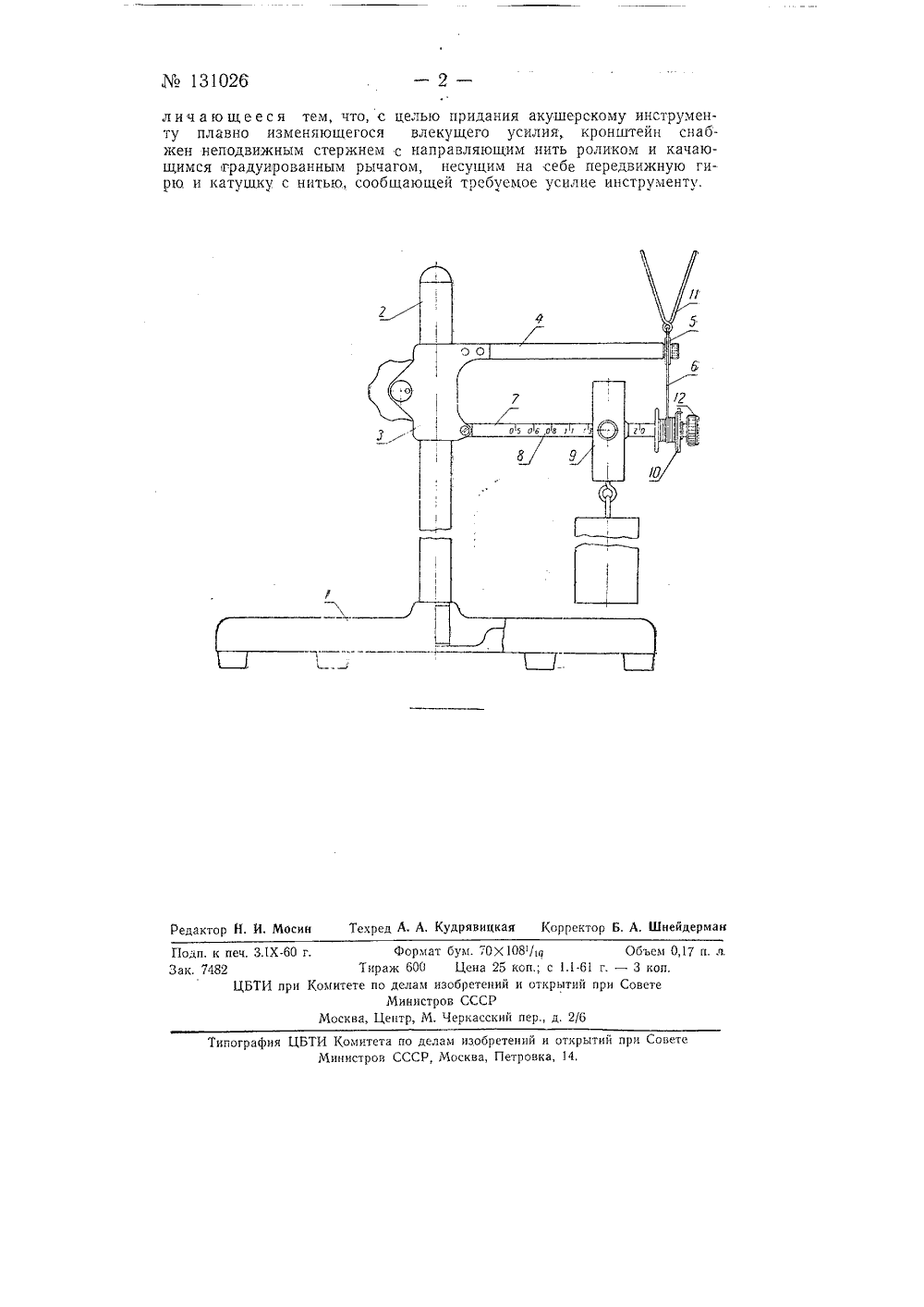

М 131026 Класс 30 а, 14 в 1 РЯ,3 1 . ф,д 1 юД ОА РЛ ч.).рг ,С 1 ф -,;" СССР ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, В, Астафьев, В. Е. Роговии, Д. П. Пе СТРОЙСТВО ДЛЯ ОСУЩЕСТВЛЕНИЯС ОПРЕДЕЛЕННЫМ УСИЛИЕМАКУШЕРСКИХ ОПЕР КряжеваОЙ ТЯГИ РЫХ ПОСТОЯ НРИ НЕКОЦИЯХ явлено 9 апреля 1959 г. за л 1 а 624579/31 в Комитет по делам изобретений и открытий при Совете Мии истров СССР Опубликовано в Б 1 оллетене изобретений М 16 за 1 Предлагаемое устройство для постоянной тяги с определенным усилием при некоторь перациях состоит из вертикальной опорной стойки и грузом, передвигающимся по стойке и фиксируемым в оженил стяжны 1 в интом.Устройство позволяет сообщать акушерскому инструменту плавно изменяющееся влекущее усилие в требуемом направлении, совпадающем с осью наклонения таза. Это достигается тем, что кронштейн снабжен неподвижным стержнем с направляющим нить роликом и качающимся градуированным рычагом, несущим на себе передвижную гирю и катушку с нитью, сообщающей требуемое усилие инструменту.На чертеже изображена схема устройства.На массивном диске 1 укреплена опорная стойка 2, на которой перемещается вверх и вниз и может быть повернут на 360 кронштейн 3.На кронштейне 3 имеются неподвижный стержень 4, снабженный роликом б, направляющим нить б, и качающийся рычаг 7 со шкалой 8.Качающийся рычаг 7 несет на себе передвижную гирю 9 и катушку 10 с нитью б, на которой укреплен двойной крючок 11, который зацепляют за кольца акушерского инструмента. Катушка затормаживается в нужном положении зажимным винтом 12,осуществления1 х акушерских о кронштейна с требуемом пол Предмет изобретения Устройство для осуществления поСтоянной тяги с определенным усилием при некоторых акушерских операциях, состоящее из вертикальной опорной стойки и кронштейна с грузом, передвигающимся по стойке и фиксируемым в требуемом положении стяжным винтом, от131026 ли ч а ю щ ее с я тем, что, с целью придания акушерскому инструменту плавно изменяющегося влекущего усилия, кронштейн снабжен неподвижным стержнем с направляющим нить роликом и качающимся градуированным рычагом, несущим на себе передвижную гирю. и катушку с нитью, сообщающей требуемое усилие инструменту. Техред А, А. Кудрявицкая Корректор Б, А. Шнейдерман актор Н бъем 0,17 п. л3 коп. ов и перд оскв Типография ЦБТИ Комитета по делам изобретений и открытий при Сове Министров СССР, Москва, Петровка, 14, Г 1 одп. к печ. 3.1 Хг.Зак, 7482ЦБТИ при Когиите Формат бум. 70 Х Тираж 600 Цена 2 е по делам изобретени Министров СССР а, Центр, М. Черкасск
СмотретьЗаявка
624579, 09.04.1959
Астафьев Г. В, Кряжева Е. Г, Петрищев Д. П, Роговин В. Е
МПК / Метки
МПК: A61B 17/42
Метки: акушерских, некоторых, операциях, определенным, постоянной, тяги, усилием
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-131026-ustrojjstvo-dlya-osushhestvleniya-postoyannojj-tyagi-s-opredelennym-usiliem-pri-nekotorykh-akusherskikh-operaciyakh.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для осуществления постоянной тяги с определенным усилием при некоторых акушерских операциях</a>
