Способ возведения плотины из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1296672
Автор: Гиленко
Текст

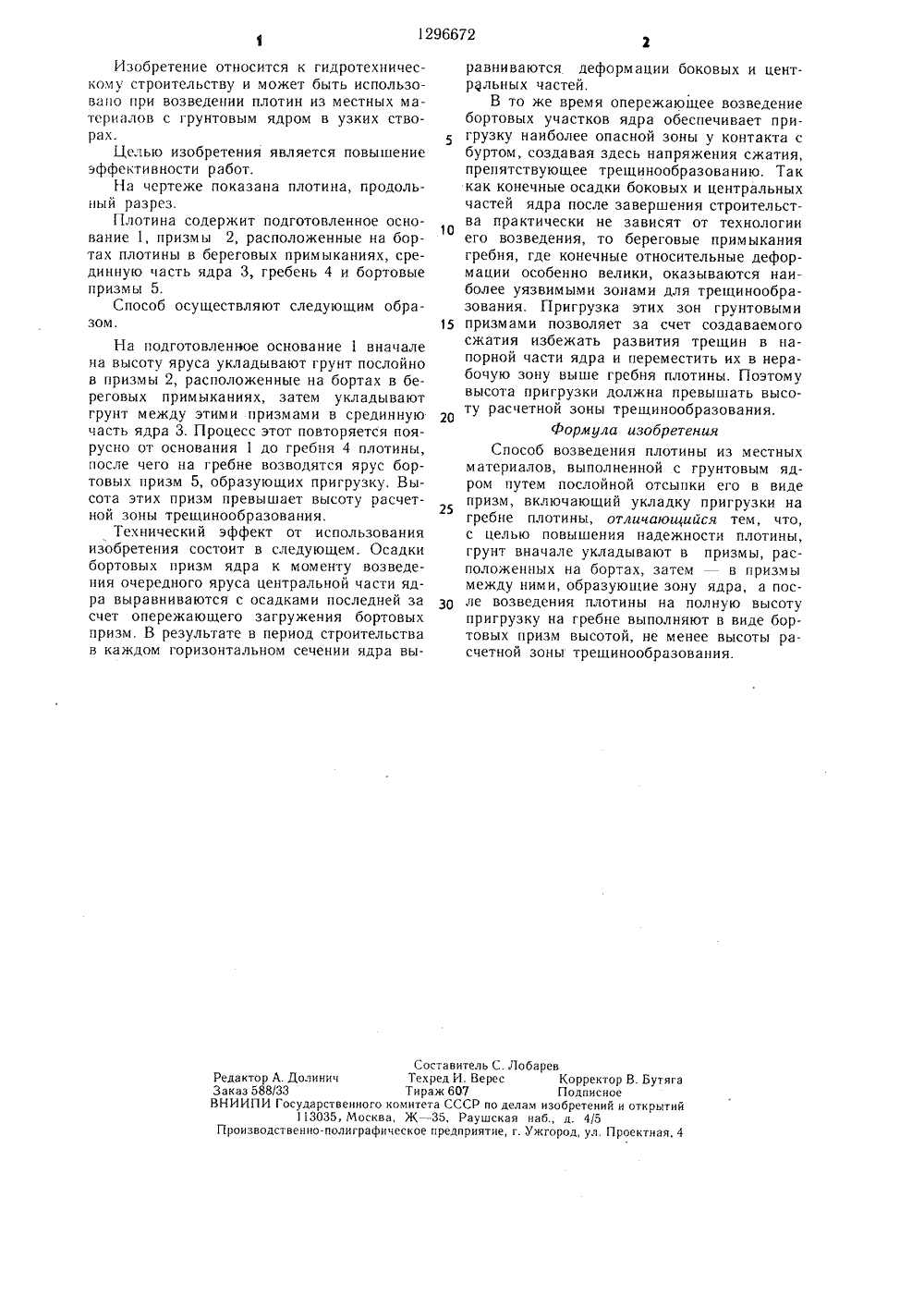

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ПИСАНИЕ ИЗОБР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) СПОСОБ ВОЗВЕДЕНИЯ ПЛОТИНЫ ИЗ МЕСТНЫХ МАТЕРИАЛОВ(57) Изобретение относится к области гидротехнического строительства. Целью изобретения является повышение эффективности работ. На подготовленное основание 1 на высоту яруса укладывают грунт послойно в призмы 2, расположенные на бортах в береговых примыканиях. Затем укладывают грунт между этими призмами в срединную часть ядра 3. Процесс этот повторяется поярусно от основания 1 до гребня 4 плотины, после чего на гребне возводят ярус бортовых призм 5, образующих пригрузку. Высота этих призм превышает высоту расчетной зоны трещинообразования. Осадки бортовых призм ядра к моменту возведения очередного яруса центральной части ядра выравниваются с осадками последней за счет опережающего загруженпя бортовых призм. 1 ил.129 б 672 Составитель С. ЛобаревРедактор А. Долинич Техред И. Верес Корректор В. БутягаЗаказ 588/33 Тираж 607 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин из местных материалов с грунтовым ядром в узких створах.Цельи) изобретения является повышение эффективности работ.На чертеже показана плотина, продольный разрез.Плотина содержит подготовленное основание 1, призмы 2, расположенные на бортах плотины в береговых примыканиях, срединную часть ядра 3, гребень 4 и бортовые призмы 5.Способ осуществляют следующим образом. На подготовленное основание 1 вначале на высоту яруса укладывают грунт послойно в призмы 2, расположенные на бортах в береговых примыканиях, затем укладывают грунт между этими призмами в срединную часть ядра 3. Процесс этот повторяется поярусно от основания 1 до гребня 4 плотины, после чего на гребне возводятся ярус бортовых призм 5, образующих пригрузку. Высота этих призм превышает высоту расчетной зоны трещинообразования.Технический эффект от использования изобретения состоит в следующем. Осадки бортовых призм ядра к моменту возведения очередного яруса центральной части ядра выравниваются с осадками последней за счет опережающего загружения бортовых призм. В результате в период строительства в каждом горизонтальном сечении ядра выравниваются деформации боковых и центральных частей,В то же время опережающее возведениебортовых участков ядра обеспечивает пригрузку наиболее опасной зоны у контакта сбуртом, создавая здесь напряжения сжатия,препятствующее трещинообразованию. Таккак конечные осадки боковых и центральныхчастей ядра после завершения строительства практически не зависят от технологии10его возведения, то береговые примыканиягребня, где конечные относительные деформации особенно велики, оказываются наиболее уязвимыми зонами для трещинообразования. Пригрузка этих зон грунтовыми15 призмами позволяет за счет создаваемогосжатия избежать развития трещин в напорной части ядра и переместить их в нерабочую зону выше гребня плотины. Поэтомувысота пригрузки должна превышать высо 20ту расчетной зоны трещинообразования.Формула изобретенияСпособ возведения плотины из местныхматериалов, выполненной с грунтовым ядром путем послойной отсыпки его в видепризм, включающий укладку пригрузки нагребне плотины, отличающийся тем, что,с целью повышения надежности плотины,грунт вначале укладывают в призмы, расположенных на бортах, затем - в призмымежду ними, образующие зону ядра, а после возведения плотины на полную высотупригрузку на гребне выполняют в виде бортовых призм высотой, не менее высоты расчетной зоны трещинообразования.
СмотретьЗаявка
3975286, 05.11.1985
ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "СРЕДАЗГИПРОВОДХЛОПОК" ИМ. А. А. САРКИСОВА
ГИЛЕНКО МИХАИЛ ЛЬВОВИЧ
МПК / Метки
МПК: E02B 7/06
Метки: возведения, местных, плотины
Опубликовано: 15.03.1987
Код ссылки
<a href="https://patents.su/2-1296672-sposob-vozvedeniya-plotiny-iz-mestnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Способ возведения плотины из местных материалов</a>
Способ возведения плотины из песчано-гравийного грунта
Номер патента: 1772305
Опубликовано: 30.10.1992
Автор: Ягин
МПК: E02B 7/06
Метки: возведения, грунта, песчано-гравийного, плотины
...в средней и нижних частях слоя 2 образуется грунт 5 с увеличенным содержанием мелких фракций (песок гравелистый) и грунт б с уменьшенным содержанием мелких фракций (гравийно-галечниковый грунт), При этом гранулометрический состав слоя 2 песчано-гравийного грунта в периферийных верховой 7 и низовой 8 частях не изменяется. Одновременно из каменной наброски отсыпают дренажно-упорную призму 9. После чего грунт верхней части 6 перемещают и укладывают в наружные верховую 10 и низовую 11 зоны (фиг,2).Каждый последующий по высоте плотины слой песчано-гравийного грунта укладывают аналогично, возводя плотину до уровня 12. Одновременно камнем 13 осуществляют крепление верхового откоса плотины, после чего устраивают оголовок 14 плотины.В процессе...
Способ возведения плотин из гравелисто-галечниковых грунтов, содержащих мелкий заполнитель
Номер патента: 1362772
Опубликовано: 30.12.1987
Метки: возведения, гравелисто-галечниковых, грунтов, заполнитель, мелкий, плотин, содержащих
...мелкий глинистый заполнитель. На бровке боковой призмы укладывают распределительный пульпопровод 3, при по- моши которого на поверхности отсыпанного слоя создается безнапорный поток воды 4, вымывающий мелкий глинистый заполнитель в зону ядра 5.Таким образом, вымыв мелкого заполнителя производят из отсыпанного слоя 2. Толщину слоя 2 отсыпки определяют расчетным путем и она численно равна высоте отмостки, возникающей в процессе размыва.Подбор скорости потока, а следовательно, и количества воды, необходимой для гидротранспортирования количества грунта заданной крупности, производится по формуле ШезиО = сго,/гК 1,где оз - плошадь живого сечения потока;С - коэффициент Шези, величина которого определяется по формуле 1/6;коэффициент...
Способ возведения плотины с ядром и опалубка для возведения ядра плотины
Номер патента: 1821514
Опубликовано: 15.06.1993
Автор: Ландау
Метки: возведения, опалубка, плотины, ядра, ядром
...с помощью буксира или понтона с лебедкой производятперемещение опалубки 3 на заданную длину(шаг) так, чтобы ее боковые стороны оставались заделанными в торце 4 насыпи. Далее процесс отсыпки повторяют:Для перемещения опалубки 3 необходимо преодолеть силы трения грунта, действующие по боковым поверхностями опалубки 3. Для их снижения на опалубке 3 могут быть установлены вибраторы, включаемые вовремя ее перемещения, При этом одновременно происходит уплотнение материала ядра.Крепление натяжного троса от буксирана опалубке 3 может осуществляться в зонедействия равнодействующей силы трения. Лицевую грань 8 опалубки устанавливают под углом а у) . Значение угла естественного откоса материала боковых призмследует принимать на основании опытных...
Способ возведения в водоеме плотины из местных материалов
Номер патента: 1109491
Опубликовано: 23.08.1984
Автор: Блюменталь
МПК: E02B 7/06
Метки: водоеме, возведения, местных, плотины
...под высоким давлением иггьектирующих расгвараг нескольких типов,что удлиняет сраки строительства пло-тины и увеличивает стоимость работПО ЕЕ ВОЗВЕДЕНИ 1 О,ель изобретения - снижение тр; -Вара, перед выполнением центральнойчасти тела плотины устанавливают издкрепляют в основании платины вертикаль;1 ые перфорированные трубы,цецтряльну 1 о часть платины образуютиз крупнапаристаго материала, приэтом между баковьпи призмами ицентральной частью платиы выполняютэкранирующей элемент из мелкапаристого материала,Причем экраниру 1 ощий элемент можетбыть выполце путем чередования Вкаждом слое его отсыпки с отсыпкойцентральной части тела плотины, образующей инъектируемае я,цро,а чертеже представлена плотинас изабражеием слоев отсыпки ее...
Способ сохранения монолитности и плотности ядра плотины из глинистого грунта при его деформациях
Номер патента: 1193222
Опубликовано: 23.11.1985
МПК: E02B 7/06
Метки: глинистого, грунта, деформациях, монолитности, плотины, плотности, сохранения, ядра
...г.ужгород, ул.Проектная, 4 Изобретение .относится к гидротехнике, в частности к способам сохранения и контроля монолитности и плотности лротивофильтрационного элемента плотины (ядра), выполненного из связного грунта, и является усовершенствованием известного способа по авт.св. У 819252.Цель изобретения в , повышение надежности сооружения,На фиг, 1 представлен поперечный разрез по грунтовому сооружению; на фиг, 2 - разрез А-А на фиг. 1.Способ осуществляют следующим образом.На берегах в створе воздушного сооружения устанавливают резервуары 1из которых проводят систему труб 2, пересекающих полости с кольматирующим грунтом. При этом полость с кольматирующим грунтом разбивают грунтовыми перемычками 3 из связного грунта на определенные...
