Способ натяжения канатов вантовой конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

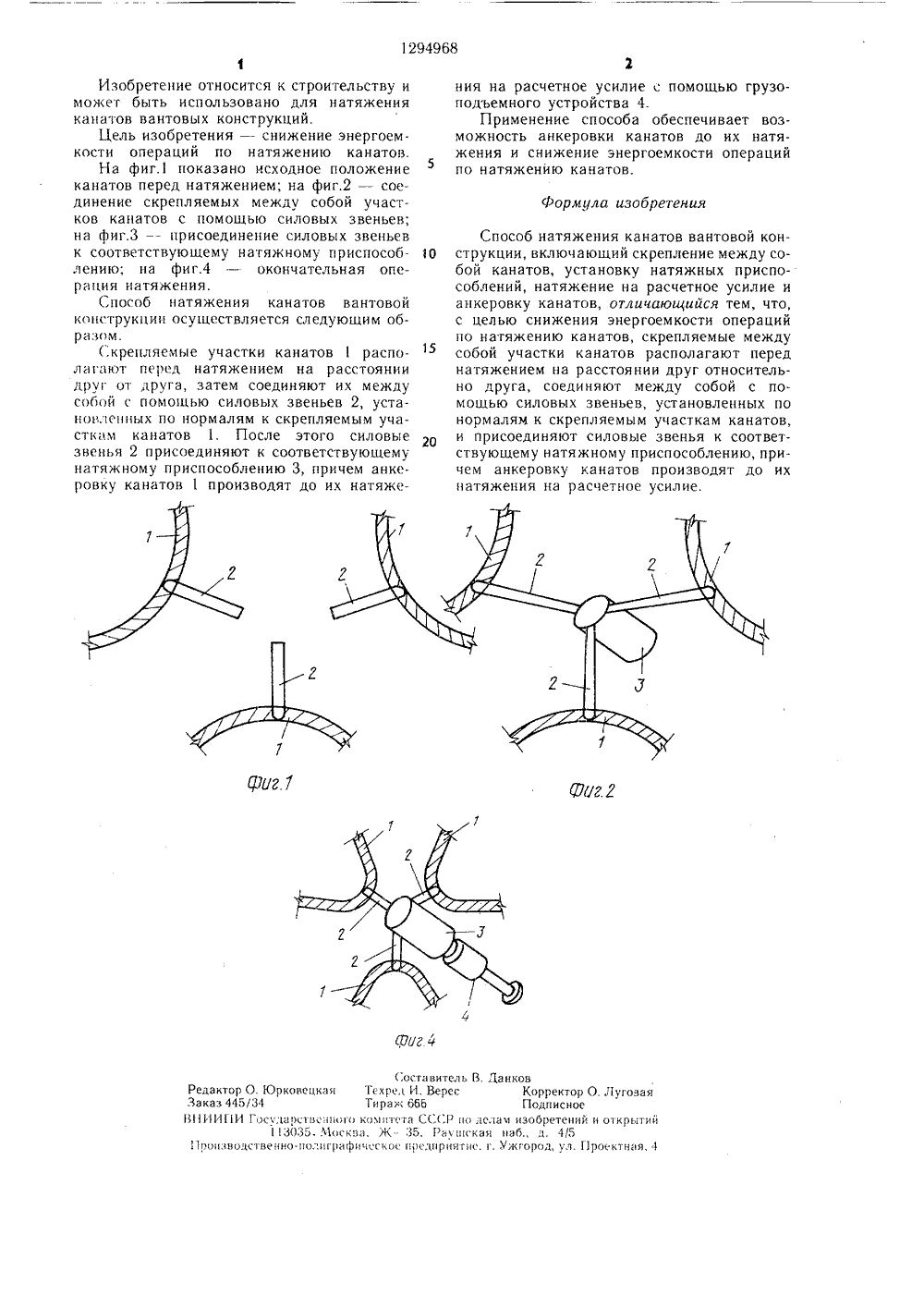

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 191 111) 94968 11 4 Е 04 621 26 ЕТЕН ельскии онструкдвари- струк. 3.44. АТОВ 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ И А ВТОРСНОМУ СВИДЕТЕЛЬСТ(56) Ференчик П., Тохачек М. Пртельно напряженные стальные кции. - М.; Стройиздат, 1979, с. 55, р(54) СПОСОБ НАТЯЖЕНИЯ КАВАНТОВОЙ КОНСТРУКЦИИ(57) Изобретение может быть использовано для натяжения канатов вантовой конструкции. Цель изобретения - снижение энергоемкости операций по натяжению канатов. Скрепляемые участки канатов 1 располагают перед натяжением на расстоянии друг от друга, затем соединяют их между собой с помощью силовых звеньев 2, установленных по нормалям к скрепленным участкам канатов 1. После этого силовые звенья 2 присоединяют к соответствующему натяжному приспособлению 3, причем анкеровку канатов производят до их натяжения на расчетное усилие с помощью грузоподъемного устройства 4. 4 ил.1294968 Формила изобретения Щ(уг 4 Составитель Б. ДанковРедактор О. Юркояецкая Техред И. Верее Корректор О. ЛуговаяЗаказ 445/34 Тираж 655 ПодписноеБИИИИ Государстве:,ноо комитета СССР и делая изобретении и открытий11335, .Чоскв, Ж 35, Га инская наб., д. 4/511 роизводственно-иолиграфинсског нрсднриягис, г. Ужгород, ул. Проектная, 4 1Изобретение относится к строительству и может быть использовано для натяжения канатов вантовых конструкций.Цель изобретения - снижение энергоемкости операций по натяжению канатов.На фиг.1 показано исходное положение канатов перед натяжением; на фиг.2 - соединение скрепляемых между собой участков канатов с помощью силовых звеньев; на фиг.Зприсоединение силовых звеньев к соответствующему натяжному приспосоГ- лению; на фиг.4 - окончательная операция натяжения.Способ натяжения канатов вантовой конструкции осугцествляется следующим образом.Скрепляемые участки канатов 1 располагают перед натяжением на расстоянии друг от друга, затем соединяют их между собой с помощью силовых звеньев 2, установленных по нормалям к скрепляемым участкам канатов 1. После этого силовые звенья 2 присоединяют к соответствующему натяжному приспособлению 3, причем анкеровку канатов 1 производят до их натяжения на расчетное усилие с помощью грузо- подъемного устройства 4.Применение способа обеспечивает возможность анкеровки канатов до их натяжения и снижение энергоемкости операций по натяжению канатов. Способ натяжения канатов вантовой кон струкции, включающий скрепление между собой канатов, установку натяжных приспособлений, натяжение на расчетное усилие и анкеровку канатов, отличающийся тем, что, с целью снижения энергоемкости операций по натяжению канатов, скрепляемые между собой участки канатов располагают перед натяжением на расстоянии друг относительно друга, соединяют между собой с помощью силовых звеньев, установленных по нормалям к скрепляемым участкам канатов, и присоединяют силовые звенья к соответствующему натяжному приспособлению, причем анкеровку канатов производят до их натяжения на расчетное усилие.
СмотретьЗаявка
3798946, 08.10.1984
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ПРОЕКТНЫЙ ИНСТИТУТ "ПРОМСТАЛЬКОНСТРУКЦИЯ"
ДИСМАН ИСААК ЗАЛМАНОВИЧ, ЛОПУХА ВАДИМ КОНСТАНТИНОВИЧ, ЖОРОВ АЛЕКСАНДР ИОСИФОВИЧ, КОЗУЛЯЕВ ВИКТОР ПЕТРОВИЧ, ЖУКОВЦОВ ВЛАДИМИР ЛЕОНТЬЕВИЧ
МПК / Метки
МПК: E04G 21/26
Метки: вантовой, канатов, конструкции, натяжения
Опубликовано: 07.03.1987
Код ссылки
<a href="https://patents.su/2-1294968-sposob-natyazheniya-kanatov-vantovojj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Способ натяжения канатов вантовой конструкции</a>
Способ натяжения оттяжек сооружений
Номер патента: 1795064
Опубликовано: 15.02.1993
Автор: Зиминов
МПК: E04G 21/26, E04H 12/00
Метки: натяжения, оттяжек, сооружений
...с силовыми звеньями тяговый канат, а в процессе натяжения оттяжек осуществляют регулирование натяжения в каждой оттяжке путем торможения.На чертеже схематически изображен ствол мачты с тремя оттяжками, снабженными натяжной системой,Способ натяжения оттяжек сооружений осуществляется следующим образом.Натяжение оттяжек 1 независимо от количества лучей и без остановки на смену оборудования производится одним грузо- подъемным приводом 2 в один этап,При этом тяговый канат 3 одним концом крепится к приводу 2, а другим, пройдя подвижно через отводные блоки 4; к анкеру 5. При этом отводные блоки 4 прикреплены к силовым звеньям 6, которые в свою очередь присоединены к оттяжкам 1. При наматывании каната 3 на привод 2 длина каната 3...
