Установка для приготовления проб сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

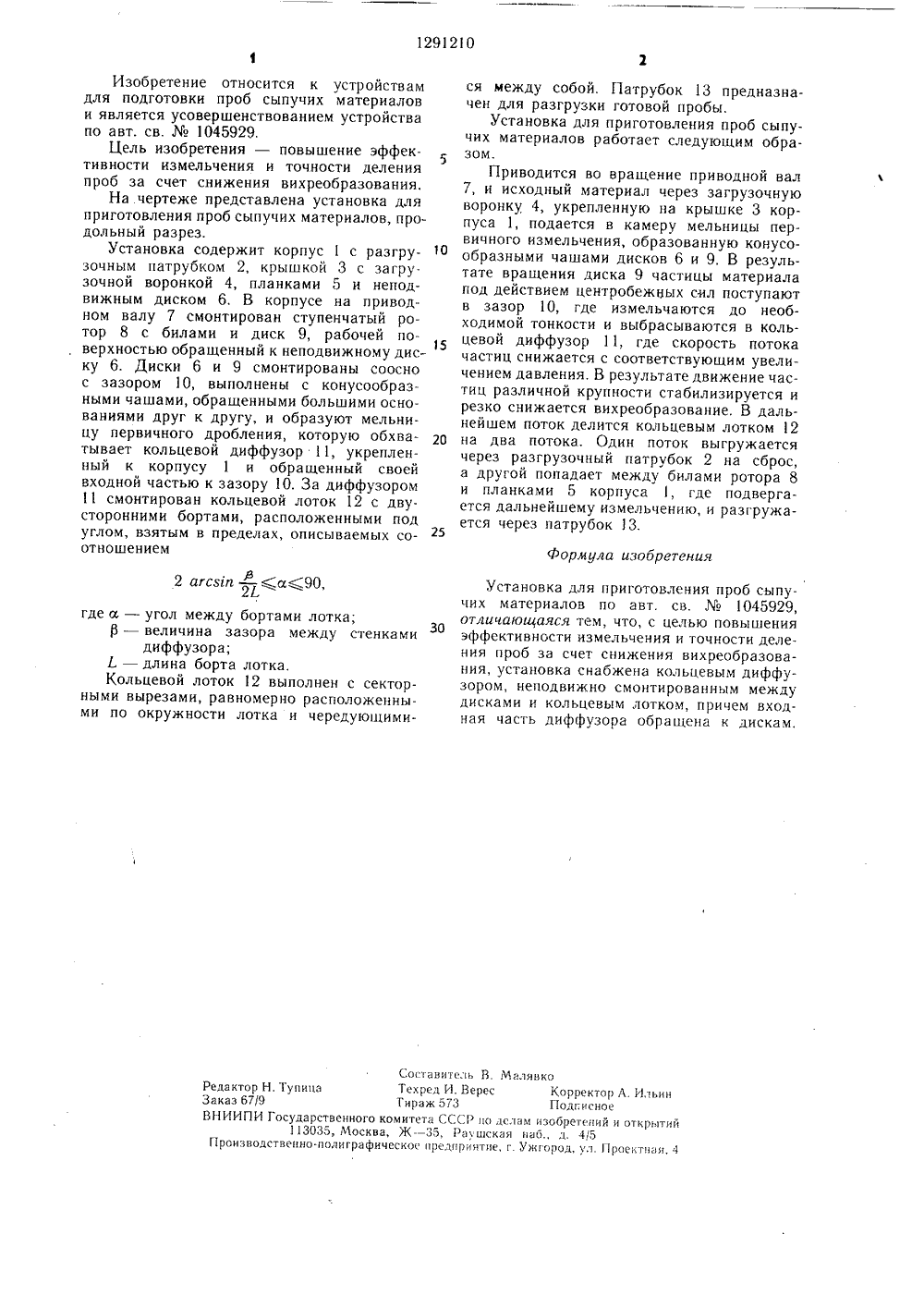

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК И 9) (11) б 1) 4 В 02 С 21 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ ПРОБ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к установкам для приготовления проб сыпучих материалов, позволяет повысить эффективность измельчения и точность деления проб в строительной, металлургической и других отраслях промышленности. Для этого в установке, содержащей корпус 1 с неподвижным диском 6 и приводной вал 7, на котором смонтирован ступенчатый ротор 8 с билами и диск 9, между дисками 6 и 9 и кольцевым лотком 12 неподвижно смонтирован кольцевой диффузор 11, обращенный входной частью к зазору 10 между дисками. 1 ил.Составитель В, Малявко Редактор Н. Тупица Техред И. Верес Корректор А. Ильин Заказ 67/9 Тираж 573 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 45 Производственно. полиграфическое предприятие, г. Ужгород, ул. Пюектная, 4Изобретение относится к устройствам для подготовки проб сыпучих материалов и является усовершенствованием устройства по авт. св.1045929.Цель изобретения - повышение эффективности измельчения и точности деления проб за счет снижения вихреобразования.На чертеже представлена установка для приготовления проб сыпучих материалов, продольный разрез.Установка содержит корпус 1 с разгрузочным патрубком 2, крышкой 3 с загрузочной воронкой 4, планками 5 и неподвижным диском 6. В корпусе на приводном валу 7 смонтирован ступенчатый ротор 8 с билами и диск 9, рабочей поверхностью обращенный к неподвижному диску 6. Диски 6 и 9 смонтированы соосно с зазором 10, выполнены с конусообразными чашами, обращенными большими основаниями друг к другу, и образуют мельницу первичного дробления, которую обхватывает кольцевой диффузор 11, укрепленный к корпусу 1 и обращенный своей входной частью к зазору 10, За диффузором 11 смонтирован кольцевой лоток 12 с двусторонними бортами, расположенными под углом, взятым в пределах, описываемых со- отношением где а - угол между бортами лотка;Р - величина зазора между стенка мидиффузора;1. - длина борта лотка.Кольцевой лоток 12 выполнен с секторными вырезами, равномерно расположенными по окружности лотка и чередующимися между собой. Патрубок 13 предназначен для разгрузки готовой пробы.Установка для приготовления проб сыпучих материалов работает следующим образом.Приводится во вращение приводной вал7, и исходный материал через загрузочную воронку 4, укрепленную на крышке 3 корпуса 1, подается в камеру мельницы первичного измельчения, образованную конусообразными чашами дисков 6 и 9. В результате вращения диска 9 частицы материала под действием центробежных сил поступают в зазор 10, где измельчаются до необходимой тонкости и выбрасываются в кольцевой диффузор 11, где скорость потока частиц снижается с соответствующим увеличением давления, В результате движение частиц различной крупности стабилизируется и резко снижается вихреобразование. В дальнейшем поток делится кольцевым лотком 12 20 на два потока. Один поток выгружаетсячерез разгрузочный патрубок 2 на сброс, а другой попадает между билами ротора 8 и планками 5 корпуса 1, где подвергается дальнейшему измельчению, и разгружается через патрубок 3. Установка для приготовления проб сыпучих материалов по авт. св.1045929, 30отличающаяся тем, что, с целью повышения эффективности измельчения и точности деления проб за счет снижения вихреобразования, установка снабжена кольцевым диффузором, неподвижно смонтированным между дисками и кольцевым лотком, причем входная часть диффузора обращена к дискам.
