Регулятор уровня

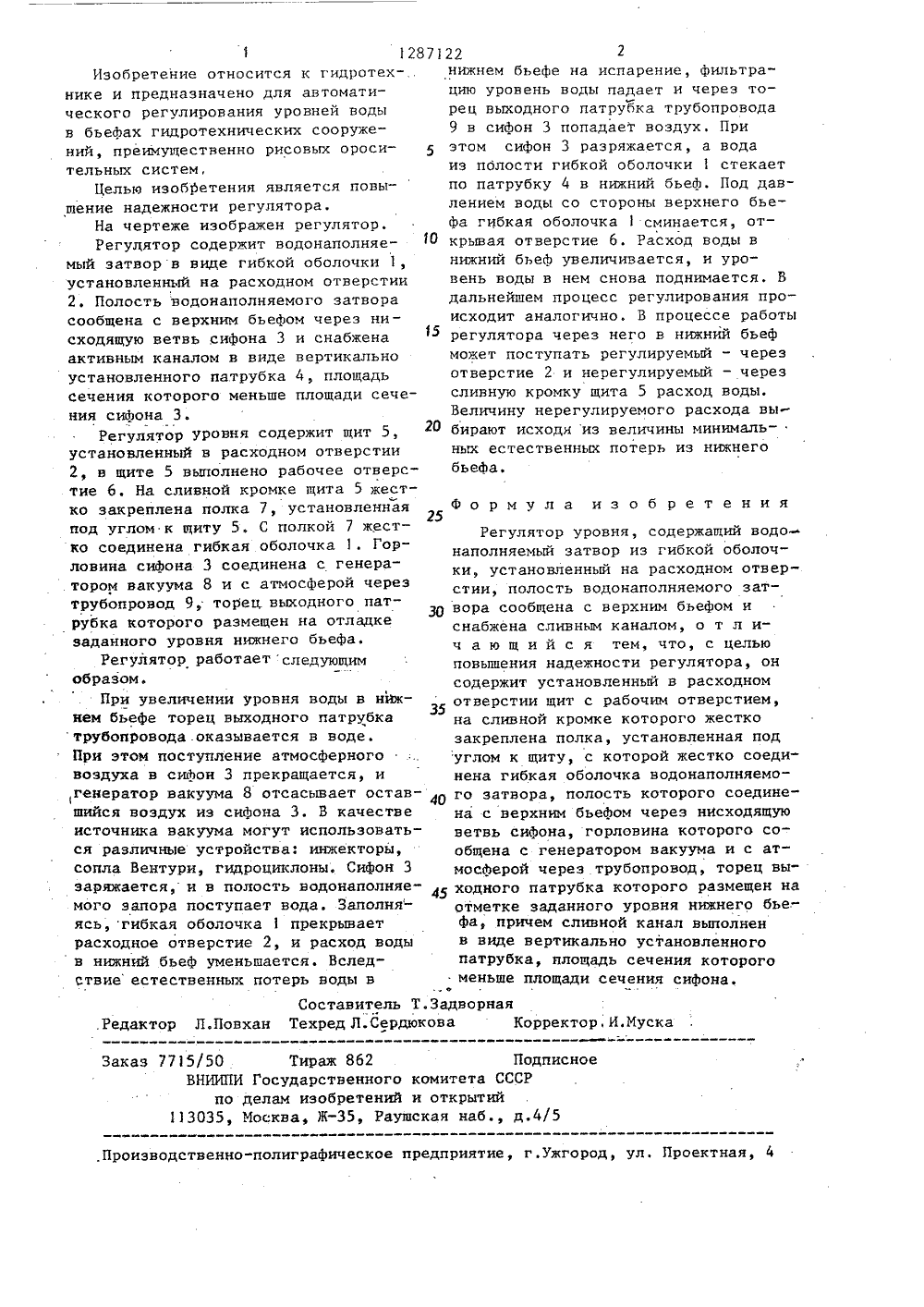

(19) о Со ПИСАНИЕ ИЗОБРЕТЕН овысил е ОСУДАРСТВЕКНЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ РСКОМУ СВИДЕТЕЛЬС(56) Авторское свидетельство СССРФ 557142, кл. Е 02 В 13/02, 1972.Авторское свидетельство СССРВ 840823, кл. С 05 П 9/02, 1979.(57) Изобретение относитсяк областигидротехники и предназначено для автоматического регулирования уровнейводы в бьефах гидротехнических сооружений. Регулятор уровня содержит водонаполняемый затвор из гибкой оболочки 1, установленный на расходномотверстии 2. Сообщение полости водонаполняемого затвора с верхнимбьефом через нисходящую ветвь сифона 3, закрепление гибкой оболочкиводонаполняемого затвора к полке 7щита 5, сообщение горловины сифона 3 с генератором вакуума 8 и с атмосферой через трубопровод 9 позволяет п ить надежность регулятора. 1. Редактор Заказ 7715/50 Тираж 862 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб., д.4/5,Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4 1 12Изобретение относится к гидротех-,нике и предназначено для автомати -ческого регулирования уровней водыв бьефах гидротехнических сооружений, преимущественно рисовых оросительных систем,Целью изобретения является повышение надежности регулятора.На чертеже изображен регулятор.Регудятор содержит водонаполняемый затвор в виде гибкой оболочки 1,установленный на расходном отверстии2. Полость водонаполняемого затворасообщена с верхним бьефом через нисходящую ветвь сифона 3 и снабженаактивным каналом в виде вертикальноустановленного патрубка 4, площадьсечения которого меньше площади сечения сифона 3.Регулятор уровня содержит щит 5,установленный в расходном отверстии2, в щите 5 выполнено рабочее отверстие 6. На сливной кромке щита 5 жестко закреплена полка 7, установленнаяпод углом к щиту 5. С полкой 7 жестко соединена гибкая оболочка 1. Горловина сифона 3 соединена с генератором вакуума 8 и с атмосферой черезтрубопровод 9, тоРец. выходного патрубка которого размещен на отладкезаданного уровня нижнего бьефа,Регулятор работает следующимобразом.При увеличении уровня воды в нижнем бьефе торец выходного патрубкатрубопровода .оказывается в воде.При этом поступление атмосферноговоздуха в сифон 3 прекращается, игенератор вакуума 8 отсасывает оставшийся воздух из сифона 3. В качествеисточника вакуума могут использоваться различные устройства; инжекторы,сопла Вентури, гидроциклоны. Сифон 3заряжается,и в полость водонаполняемого запора поступает вода. Заполняясь, гибкая оболочка 1 прекрываетрасходное отверстие 2, и расход водыв нижний бьеф уменьшается. Вследствие естественных потерь воды в 87122 2нижнем бьефе на испарение, фильтрацию уровень воды падает и через торец выходного патрубка трубопровода 9 в сифон 3 попадает воздух. При этом сифон 3 разряжается, а вода из полости гибкой оболочки 1 стекает по патрубку 4 в нижний бьеф. Под давлением воды со стороны верхнего бьефа гибкая оболочка 1 сминается, от крывая отверстие 6. Расход воды внижний бьеф увеличивается, н уровень воды в нем снова поднимается, В дальнейшем процесс регулирования происходит аналогично. В процессе работы регулятора через него в нижний бьеф может поступать регулируемый - через отверстие 2 и нерегулируемый - через сливную кромку щита 5 расход воды.Величину нерегулируемого расхода вы бирают исходя из величины минимальных естественных потерь из нижнего бьефа. Формула изобретения25 Регулятор уровня, содержащий водонаполняемый затвор из гибкой оболочки, установленный на расходном отверстии, полость водонаполняемого зат вора сообщена с верхним бьефом иснабжена сливным каналом, о т л ич а ю щ и й с я тем, что, с цельюповышения надежности регулятора, онсодержит установленный в расходномотверстии щит с рабочим отверстием,на сливной кромке которого жесткозакреплена полка, установленная подуглом к щиту, с которой жестко соединена гибкая оболочка водонаполняемо го затвора, полость которого соединена с верхним бьефом через нисходящуюветвь сифона, горловина которого сообщена с генератором вакуума и с атмосферой через трубопровод, торец вы-ходного патрубка которого размещен наотметке заданного уровня нижнего бье"фа, причем сливной канал выполненв виде вертикально установленногопатрубка, площадь сечения которогоменьше площади сечения сифона.оЗадворнаяова Корректор, И.Муска
