Способ настройки регулятора давления воздуха в гермокабине летательного аппарата (его варианты)
Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1285955
Авторы: Зазнобин, Колесников, Мишина, Хаврошин
Описание
1. Способ настройки регулятора давления воздуха в гермокабине летательного аппарата, включающий воспроизведение атмосферного давления в гермокабине на имитируемой высоте полета и обнуление при этом выходного сигнала настраиваемого регулятора путем установки в нем задатчиков коэффициента пропорциональности и постоянной составляющей избыточного давления в гермокабине в положения, соответствующие величинам этих параметров в заданном законе регулирования
где Pн - атмосферное давление на высоте полета;
Рк - давление воздуха в гермокабине на той же высоте;
- заданная величина постоянной составляющей избыточного давления в гермокабине;
C3 - заданная величина коэффициента пропорциональности;
отличающийся тем, что, с целью расширения функциональных возможностей и снижения трудоемкости, давление воздуха в гермокабине, предварительно воспроизводимое при каждом из двух воспроизведенных атмосферных давлениях, изменяют до обнуления выходного сигнала настраиваемого регулятора и измеряют величины воспроизведенных давлений в гермокабине, после чего установку в указанное положение задатчика коэффициента пропорциональности ведут при воспроизведенном давлении воздуха в гермокабине
где
- воспроизведенное атмосферное давление;
- предварительно воспроизведенные атмосферные давления;
- предварительно воспроизведенные давления воздуха в гермокабине.

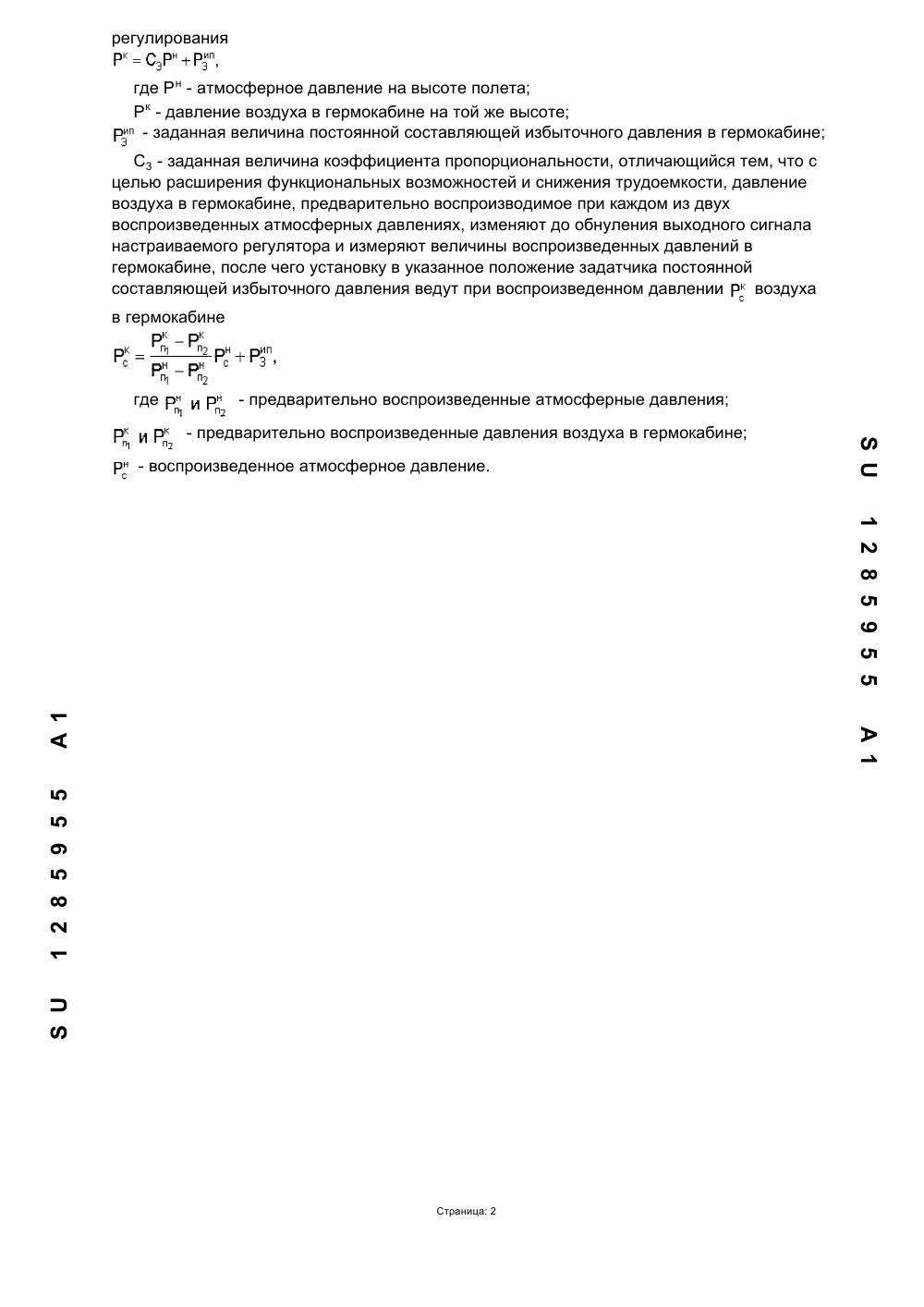

2. Способ настройки регулятора давления воздуха в гермокабине летательного аппарата, включающий воспроизведение атмосферного давления и давления в гермокабине на имитируемой высоте полета и обнуление при этом выходного сигнала настраиваемого регулятора путем установки в нем задатчиков коэффициента пропорциональности и постоянной составляющей избыточного давления в гермокабине в положения, соответствующие величинам этих параметров в заданном законе регулирования
где Рн - атмосферное давление на высоте полета;
Рк - давление воздуха в гермокабине на той же высоте;
- заданная величина постоянной составляющей избыточного давления в гермокабине;
С3 - заданная величина коэффициента пропорциональности, отличающийся тем, что с целью расширения функциональных возможностей и снижения трудоемкости, давление воздуха в гермокабине, предварительно воспроизводимое при каждом из двух воспроизведенных атмосферных давлениях, изменяют до обнуления выходного сигнала настраиваемого регулятора и измеряют величины воспроизведенных давлений в гермокабине, после чего установку в указанное положение задатчика постоянной составляющей избыточного давления ведут при воспроизведенном давлении
воздуха в гермокабине
где - предварительно воспроизведенные атмосферные давления;
- предварительно воспроизведенные давления воздуха в гермокабине;
- воспроизведенное атмосферное давление.
Заявка
3818378/23, 04.12.1984
Зазнобин М. Г, Колесников А. А, Мишина Е. П, Хаврошин В. Ф
МПК / Метки
МПК: B64D 13/04, G05B 23/00
Метки: аппарата, варианты, воздуха, гермокабине, давления, его, летательного, настройки, регулятора
Опубликовано: 27.09.2006
