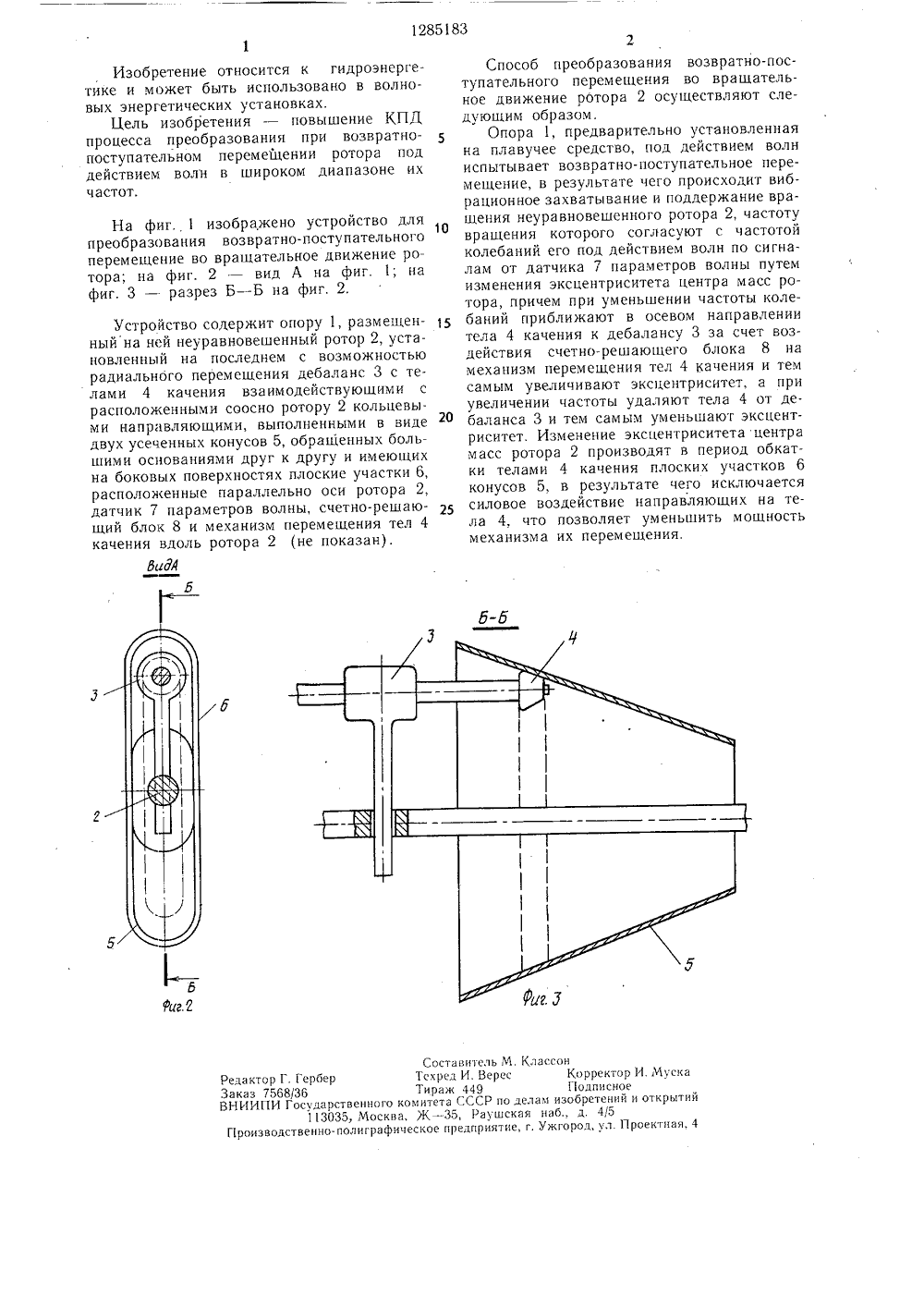

Способ преобразования возвратно-поступательного перемещения во вращательное движение ротора и устройство для его осуществления

(56) Блехман И. И. Синхронизация вроде и технике. - М.: Наука, 1с. 142 - 143, рис. 19.Валиев Б. Г., Фискинд Б. Н, и Колп А. ЯМеханизм для преобразования возвратнопоступательного движения во вращательнобез жесткой кинематической связи. -Вестник машиностроения, 1976,1с. 54 - 55.(54) СПОСОБ ПРЕОБРАЗОВАНИЯ ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ПЕРЕМЕЩЕНИЯ ВО ВРАЩАТЕЛЬНОЕ ДВИЖЕНИЕ РОТОРА И УСТРОИСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) 1, Способ преобразования возвратно- поступательного перемещения во вращательное движение ротора путем вибрационного захватывания и поддержания вращения неуравновешивающего ротора, отличающийся тем, что, с целью повышения КПД процесса преобразования при использовании энергии волн для возвратно-поступательного перемещения ротора в широком диапазоне их частот, дополнительно согласуют частоту вращения ротора с частотой колебаний его под действием волн путем изменения эксцентриситета центра масс ротора, причем при уменьшении частоты колебаний эксцентриситет увеличивают, а прн увеличении частоты уменьшают.2. Устройство для преобразования возвратно-поступательного перемещения во вращательное движение ротора, содержащее опору, размещенный на ней неуравновешенный ротор, установленный на последнем с возможностью радиального перемещения дебаланс с телами качения, взаимодействующими с расположенными соосно ротору кольцевыми направляющими, отличающееся тем, что, с целью повышения КПД с процесса преобразования при возвратно- поступательном перемещения ротора под рр действием волн в широком диапазоне их %Ф У частот, устройство снабжено датчиком параметров волны, счетно-решающим блоком и механизмом перемещения тел качения вдоль оси ротора, а направляющие выполнены в виде двух усеченных конусов, обрашенных большими основаниями друг к дру- М гу и имеющих на боковых поверхностях (ф плоские участки, расположенные парал- д лельно оси ротора.1285183 Составители М. КласТсхред И. Верес Тираж 449ного комитета СССР по дедах Москва, Ж - 35, Раушская н графическое предприятие, г. У Редактор Г. Гербер Заказ 7568/36 ВНИИПИ Государс 11303 Производственно-пМускакрытий Корректор И.Подписное1 изобретений и отаб д 45жгород, хи. Проектна Изобретение относится к гидроэнергетике и может быть использовано в волновых энергетических установках.Цель изобретения - повышение КПД процесса преобразования при возвратно- поступательном перемещении ротора под действием волн в широком диапазоне их частот. На фиг. 1 изображено устройство для преобразования возвратно-поступательного перемещение во вращательное движение ротора; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2,Устройство содержит опору 1, размещенный на ней неуравновешенный ротор 2, установленный на последнем с возможностью радиального перемещения дебаланс 3 с телами 4 качения взаимодействующими с расположенными соосно ротору 2 кольцевыми направляющими, выполненными в виде двух усеченных конусов 5, обращенных большими основаниями друг к другу и имеющих на боковых поверхностях плоские участки 6, расположенные параллельно оси ротора 2, датчик 7 параметров волны, счетно-решающий блок 8 и механизм перемещения тел 4 качения вдоль ротора 2 (не показан).дссс 7 А Способ преобразования возвратно-поступательного перемещения во вращательное движение ротора 2 осуществляют следующим образом,Опора 1, предварительно установленная на плавучее средство, под действием волн испытывает возвратно-поступательное перемещение, в результате чего происходит вибрационное захватывание и поддержание вращения неуравновешенного ротора 2, частоту вращения которого согласуют с частотой колебаний его под действием волн по сигналам от датчика 7 параметров волны путем изменения эксцентриситета центра масс ротора, причем при уменьшении частоты колебаний приближают в осевом направлении тела 4 качения к дебалансу 3 за счет воздействия счетно-решающего блока 8 на механизм перемещения тел 4 качения и тем самым увеличивают эксцентриситет, а при увеличении частоты удаляют тела 4 от дебаланса 3 и тем самым уменьшают эксцентриситет. Изменение эксцентриситета центра масс ротора 2 производят в период обкатки телами 4 качения плоских участков 6 конусов 5, в результате чего исключается силовое воздействие направляющих на тела 4, что позволяет уменьшить мощность механизма их перемещения,
