Агрегат для формования сегментов из абразивного материала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

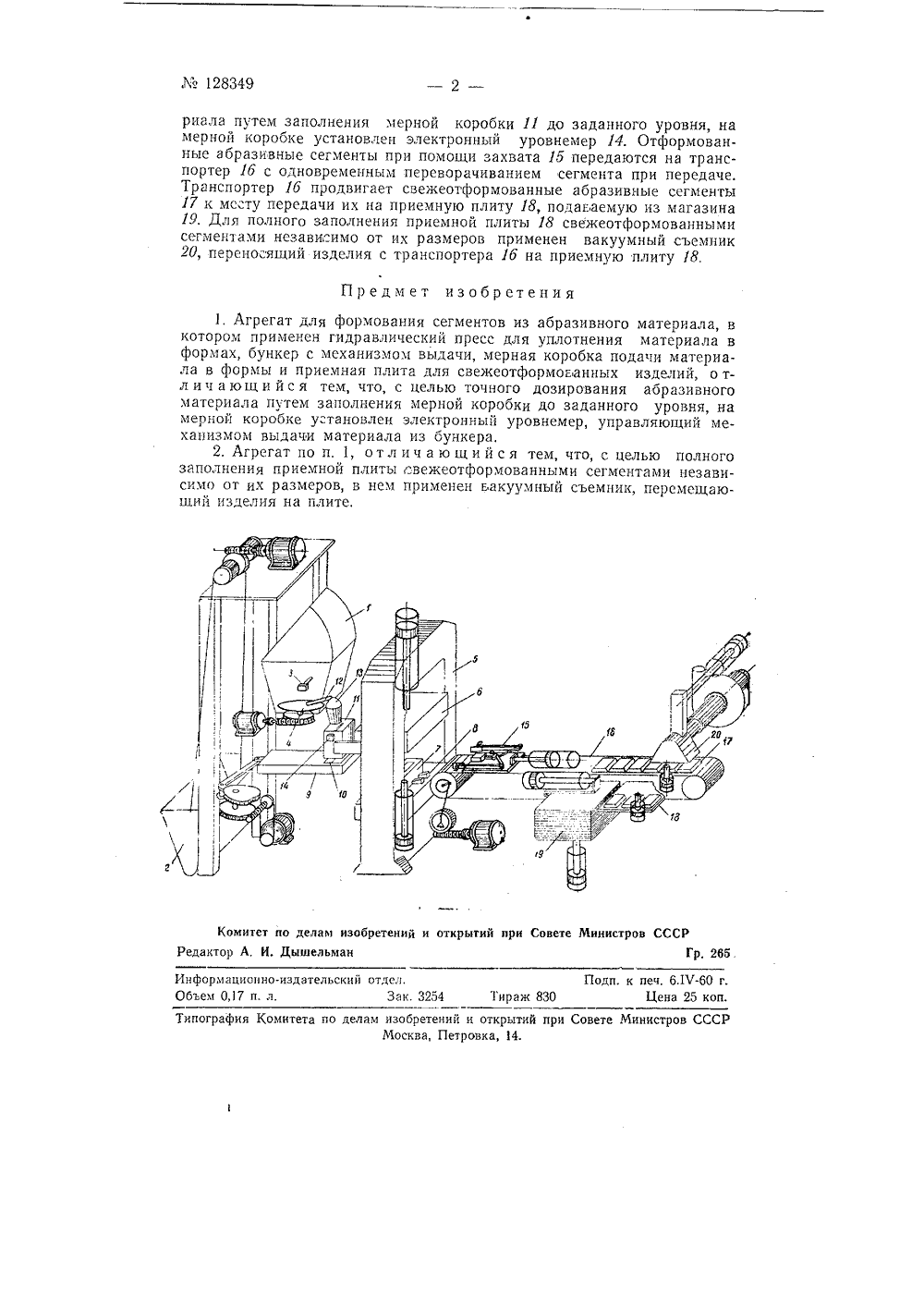

СССР ЗОБРЕТЕН ВИДЕТЕЛЬСТВУ САНИЕ ВТОРСКОМ А. С. Гуревич, О. С, Масев А, А. Авд АГРЕГАТ ДЛЯ АБРАОРМОВАНИЯ ВНОГО МАТ ЕГМИАЛА В Заявле618 при Со враля 1959 г, з открытиГ5/29 в Комитет по делам изобретений и е Министров СССР публиковано в Бюллетене изобретений9 за 1960 г что в нем, заполнения установлен материала Изобретение относится к агрегатам для формования сегментов из абразивного материала, в которых применен гидравлический пресс для уплотнения материала в формах, бункер для сыпучего материала, оборудованный механизмом выдачи, мерная коробка для подачи материала в формы и приемная плита для свежеотформоьанных изделий.В известных такого рода агрегатах отсутствие точного дозирования абразивного материала часто приводит к выпуску агрегатом брака, так как отклонения размеров получаемых изделий выходят за пределы допусков на такие изделия.В описываемом агрегате этот недо,"таток устранен тем,с целью точного дозирования абразивного материала путеммерной коробки до заданного уровня, на мерной коробкеэлектронный уровнемер, управляющий механизмом выдачииз бункера.На чертеже показана развернутая кинематическая схема агрегата.Сыпучий абразивный материал подается в бункер 1 при помощи скипового подъемника 2. Бункер оборудован электронным уровнемером д, управляющим скиповым подъемником 2 и механизмом выдачи, выполненным в виде тарельчатого питателя 4. Для формования абразивных изделий в агрегате применен гидравлический пресс б, под пуансоном б которого устанавливается преос-форма 7 с подкладными клиньями 8, позволяющими регулировать объем засыпки пресс-формы. Для передачи в пресс-форму отмеренной:порции абразивного материала служит подвижный питатель 9 с гнездами 10 для абразивного материала. Для засыпки гнезд 10 материалом служит мерная коробка 11, получающая материал из бункера 1 посредством тарельчатого питателя 4 соскребком 12 и рукавом 13, С целью точного дозирования абразивного матеМ 128349 риала путем заполнения мерной коробки 11 до заданного уровня, на мерной коробке установлен электронный уровнемер 14. Отформованные абразивные сегменты при помощи захвата 15 передаются на транспортер 16 с одновременным переворачиванием сегмента при передаче, Транспортер 16 продвигает свежеотформованные абразивные сегменты 11 к месту передачи их на приемную плиту 18, подагаемую из магазина 19, Для полного заполнения приемной плиты 18 свежеотформованными сегментами незави"имо от их размеров применен вакуумный съемник 20, переносящий изделия с транспортера 1 б на приемную плиту И Предмет изобретения етений и открытий при Совете Министров СССРГр, 265 Комитет по делам изоРедактор А, И. Дышельман Информационно-издательский отдел. Подп. к печ. 6,1 Чг.Объем 017 п. л, Зак. 3254 Тираж 830 Цена 25 коп. елам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14. я Комитета п 1. Агрегат для формования сегментов из абразивного материала, в котором применен гидравлический пресс для уплотнения материала в формах, бункер с механизмом выдачи, мерная коробка подачи материала в формы и приемная плита для свежеотформованных изделий, о тл и ч а ю щ и й с я тем, что, с целью точного дозирования абразивного материала путем заполнения мерной коробки до заданного уровня, на мерной коробке установлен электронный уровнемер, управляющий механизмом выдачи материала из бункера.2. Агрегат по п. 1, отл ич а ющи й с я тем, что, с целью полного заполнения приемной плиты свежеотформованными сегментами независимо от их размеров, в нем применен вакуумный съемник, перемещающий изделия на плите.
СмотретьЗаявка
618845, 09.02.1959
Авдиев А. А, Гуревич А. С, Масевич О. С
МПК / Метки
Метки: абразивного, агрегат, сегментов, формования
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-128349-agregat-dlya-formovaniya-segmentov-iz-abrazivnogo-materiala.html" target="_blank" rel="follow" title="База патентов СССР">Агрегат для формования сегментов из абразивного материала</a>
