Сигнализатор предельного уровня жидкости

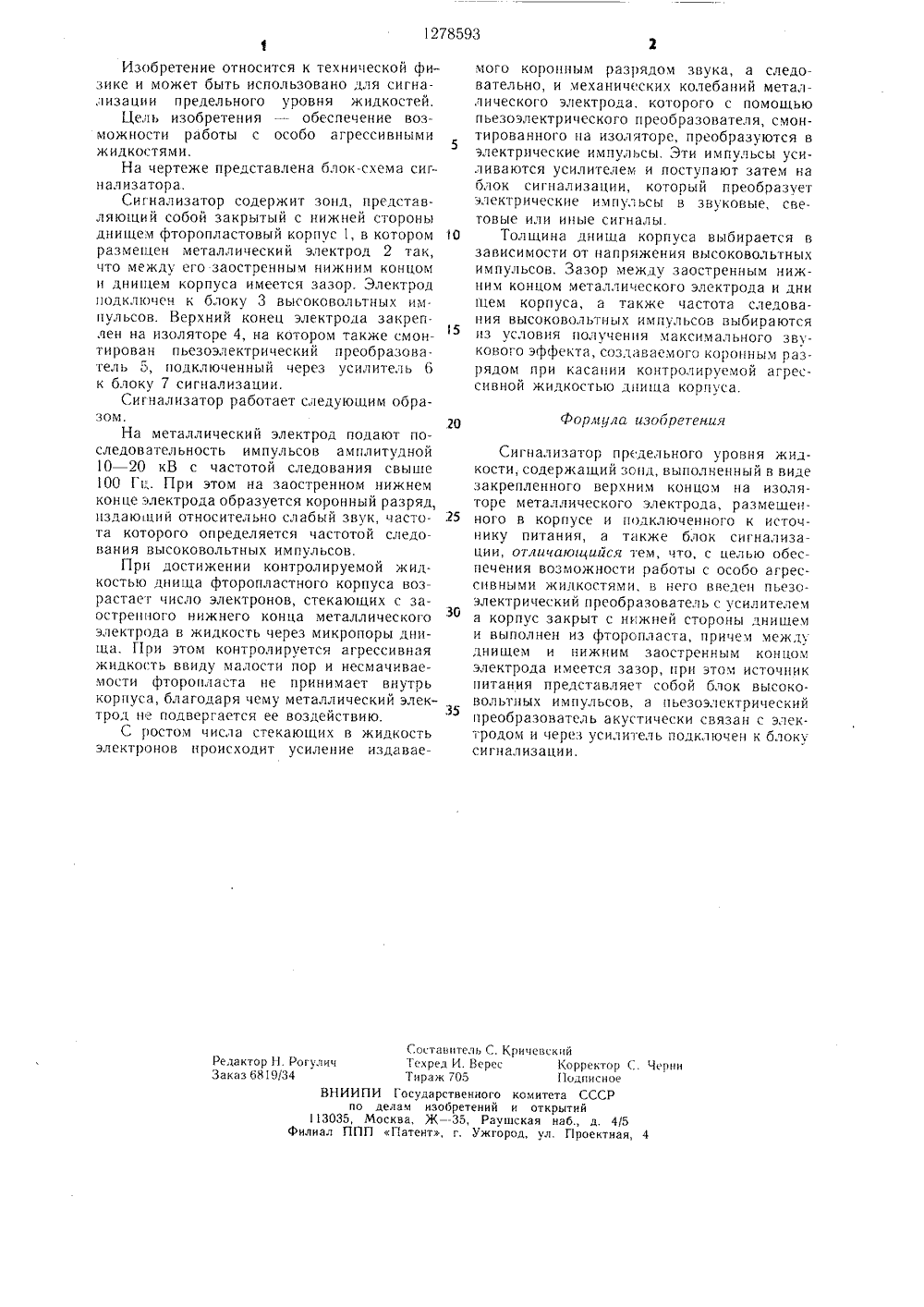

(59 4 6 01 Г 23 00 23 24 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Колесников Н. В. и др. Контроль уровня жидкостей на судах. - Л.: Судостроение,1969, с, 163 - 166,(54) СИГНАЛИЗАТОР ПРЕДЕЛЬНОГОУРОВНЯ ЖИДКОСТИ(57) Изобретение относится к технической физике и позволяет обеспечитьвозможность работы с особо агрессинвымижидкостями. Тонкий металлический электрод2 с заостренным нижним концом поме,801278593 щают в чехол 1 из неэлектропроводного химически стойкого микропористого материала таким образом, что между его нижним концом и дном чехла 1 образуется зазор. Подают с блока 3 на металлический электрод 2 последовательность высоковольтных импульсов амплитудой, достаточной для образования коронного разряда на его,нижнем конце. По изменению силы звука, издаваемого электрическим разрядом, и соответственно механических колебаний электрода, воспринимаемых пьезопреобразователем 5, подключенным через усилитель 6 к блоку сигнализации 7, судят о касании контролируемой жидкостью дна чехла, 1 ил.1278593 Формула изобретения Составитсль С. Кричевский Техред И. Верес Корректор С. Че 1)ни Тираж 705 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. Рогулич Заказ 6819/34 Изобретение относится к технической физике и может быть использовано для сигнализации предельного уровня жидкостей.Цель изобретения - обеспечение возможности работы с особо агрессивными жидкостями.На чертеже представлена блок-схема сир. нализатора.Сигнализатор содержит зонд, представляющий собой закрытый с нижней стороны днигцем фторопластовый корпус 1, в котором 1 О размещен металлический электрод 2 так, что между его заостренным нижним концом и днищем корпуса имеется зазор. Электрод подклкн 1 ен к блоку 3 высоковольтных им пульсов. Верхний конец электрода закреплен на изоляторе 4, на котором также смонтирован пьезоэлектрический преобразователь 5, подключенный через усилитель 6 к блоку 7 сигнализации.Сигнализатор работает следующим образом.20На металлический электрод подают последовательность импульсов амплитудной 1 О - 20 кВ с частотой следования свыше 100 Гц. При этом на заостренном нижнем конце электрода образуется коронный разряд, пздаюгций относительно слабый звук, часто- .25 та которого определяется частотой следования высоковольтных импульсов.При достижении контролируемой жидкостью днища фторопластного корпуса возрастает число электронов, стекающих с заостренного нижнего конца металлического электрода в жидкость через микропоры днища. П ри этом контролируется агрессивная жидкость ввиду малости пор и несмачиваемости фторопласта не принимает внутрь корпуса, благодаря чему металлический элек-, трод не подвергается ее воздействию.С ростом числа стекающих в жидкость электронов происходит усиление издаваемого коронным разрядом звука, а следовательно, и механических колебаний металлического электрода, которого с помощью пьезоэлектрического преобразователя, смонтированного на изоляторе, преобразуются в электрические импульсы. Эти импульсы усиливаются усилителем и поступают затем на блок сигнализации, который преобразует электрические импульсы в звуковые, световые или иные сигналы.Толщина днища корпуса выбирается в зависимости от напряжения высоковольтных импульсов. Зазор между заостренным нижним концом металлического электрода и дни 1 цем корпуса, а также частота следования высоковольтных импульсов выбираются из условия получения максимального звукового эффекта, создаваемого коронным разрядом при касании контролируемой агрессивной жидкостью днища корпуса. Сигнализатор предельного уровня жидкости, содержащий зонд, выполненный в виде закрепленного верхним концом на изоляторе металлического электрода, размещенного в корпусе и подключенного к источнику питания, а также блок сигнализации, отличающийся тем, что, с целью обеспечения возможности работы с особо агрессивными жидкостями, в него введен пьезоэлектрический преобразователь с усилителем а корпус закрыт с нижней стороны днищем и выполнен из фторопласта, причем между днищем и нижним заостренным концом электрода имеется зазор, при этом источник питания представляет собой блок высоковольтных импульсов, а пьезоэлектрический преобразователь акустически связан с электродом и через усилитель подключен к блоку сигнализации.
