Система орошения дождеванием
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

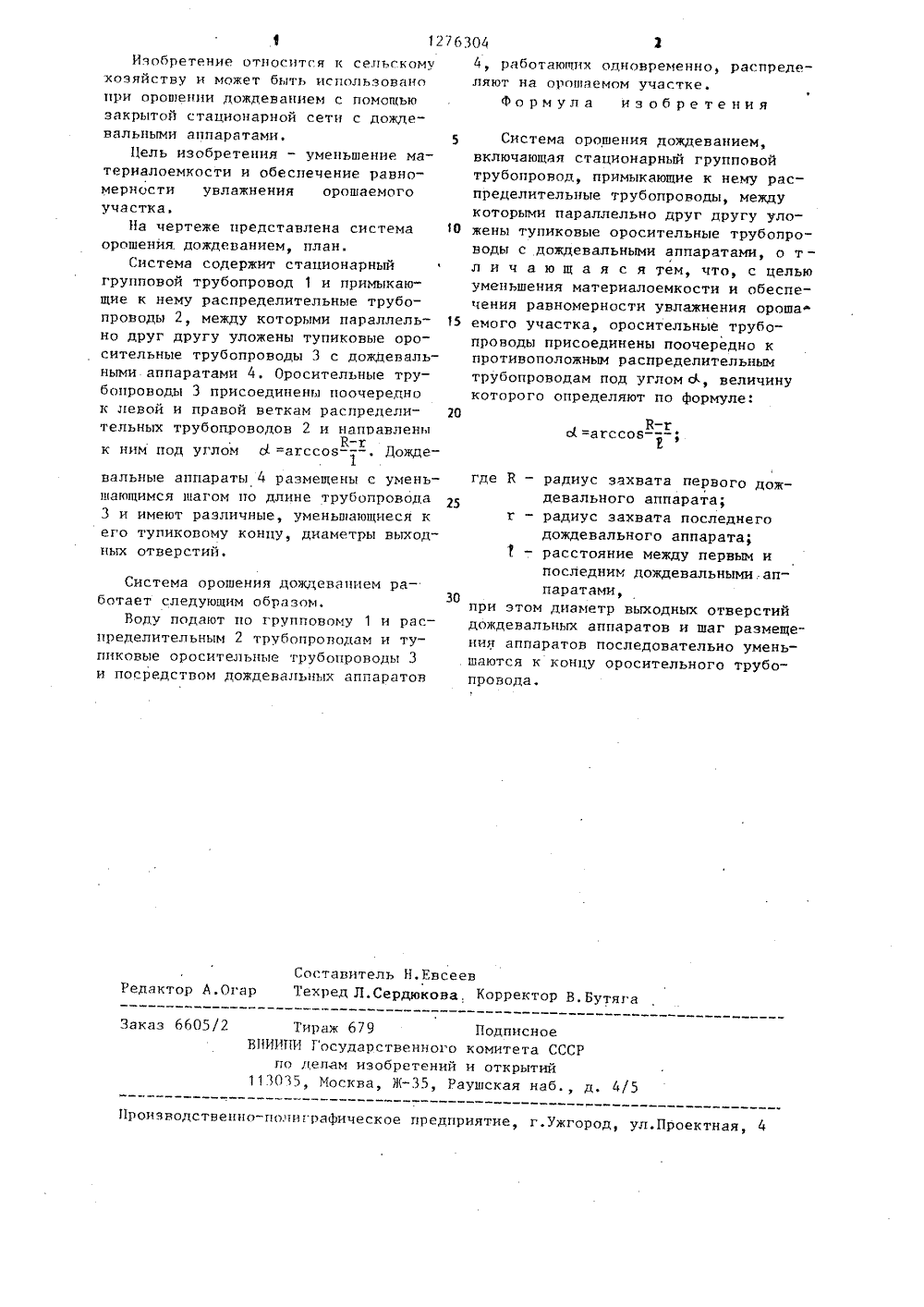

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 01 С 25/ 59 ТЕНИ САНИЕ И анасьев,ин механизации оро.Штеин. М.: Колос,ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(7 1) Всесоюзное научно-производственное объединение по механизации орошения "Радуга"(54) СИСТЕМА ОРОШЕНИЯ ДОЖДЕВАНИЕМ (57) Изобретение относится к сельскому хозяйству и может быть использовано при орошении дождеванием с помощью закрытой стационарной сети. Цель изобретения - уменьшение материалоемкости и обеспечение равномерности увлажнения орошаемого участ ка. Система орошения включает тупи 901276304 ковые оросительные трубопроводы 3,подсоединенные к распределительнымтрубопроводам 2 поочередно противоположными концами под углом д определяемым по формуле д. =агссоз(К-г)/1где В - радиус захвата первого дождевального аппарата 4; г - радиусзахвата последнего аппарата 4;расстояние между ними. Диаметры выходных отверстий аппаратов и шаг ихразмещения на трубопроводе 3 последовательно уменьшаются к концу трубопровода 3. Большая часть расходаотбирается на начальном участке трубопровода 3, За счет этого снижаютсяпропускная способность н материалоемкость последующих его участков.Поперечное подключение трубопроводовспособствует равномерности орошения,а расположение их под углом д. к распределительным трубопроводам 2 создает возможность максимального покрытия дождем орошаемого участка прямоугольной формы. 1 ил.б 304 24, работающих одновременно, распределяют на орошаемом участке.Формула изобретения Изобретение относится к сельскому хозяйству и может быть использовано при орошении дождеванием с помощью закрытой стационарной сети с дождевальными аппаратами, 5Цель изобретения - уменьшение материалоемкости и обеспечение равномерности увлажнения орошаемого участкаНа чертеже представлена система 1 О орошения дождеванием, план.Система содержит стационарный групповой трубопровод 1 и примыкающие к нему распределительные трубопроводы 2, между которыми параллель но друг другу уложены тупиковые оросительные трубопроводы 3 с дождевальными аппаратами 4. Оросительные трубопроводы 3 присоединены поочередно к левой и правой веткам распредели тельных трубопроводов 2 и направленыВ-г к ним под углом Ы =агссоз. Дожце 1 вальные аппараты 4 размещены с уменьшающимся шагом по длине трубопровода 3 и имеют различные, уменьшающиеся к его тупиковому концу, диаметры выходных отверстий,В-г Ы =агссоз; 1где В - радиус захвата первого дождевального аппарата;г - радиус захвата последнегодождевального аппарата;расстояние между первым ипоследним дождевальными:аппаратами,30при этом диаметр выходных отверстийдождевальных аппаратов и шаг размещения аппаратов последовательно уменьшаются к концу оросительного трубопровода. Составитель Н.Евсеев Редактор А.Огар Техред Л.Сердюкова, Корректор В.БутягаЗаказ бб 05/2 Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, В(-35, Раушская наб., д. 4/5Производственно-полиг рафическое предприятие, г.ужгород, ул.Проектная, 4 Система орошения дождеванием работает следующим образом,Воду подают по групповому 1 и распределительным 2 трубопроводам и тупиковые оросительные трубопроводы 3 и посредством дождевальных аппаратов Система орошения дождеванием, включающая стационарный групповой трубопровод, примыкающие к нему распределительные трубопроводы, между которыми параллельно друг другу уложены тупиковые оросительные трубопроводы с дождевальными аппаратами, о т - л и ч а ю щ а я с я тем, что, с целью уменьшения материалоемкости и обеспечения равномерности увлажнения ороша" емого участка, оросительныЕ трубопроводы присоединены поочередно к противоположным распределительным трубопроводам под углом д, величину которого определяют по формуле:
СмотретьЗаявка
3894801, 05.05.1985
ВСЕСОЮЗНОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО МЕХАНИЗАЦИИ ОРОШЕНИЯ "РАДУГА"
НОСЕНКО ВСЕВОЛОД ФИЛИППОВИЧ, АФАНАСЬЕВ ВЛАДИМИР АНАТОЛЬЕВИЧ, УГРЮМОВ АНАТОЛИЙ ВАСИЛЬЕВИЧ, САВУШКИН СТАНИСЛАВ СЕРГЕЕВИЧ
МПК / Метки
МПК: A01G 25/02
Метки: дождеванием, орошения
Опубликовано: 15.12.1986
Код ссылки
<a href="https://patents.su/2-1276304-sistema-orosheniya-dozhdevaniem.html" target="_blank" rel="follow" title="База патентов СССР">Система орошения дождеванием</a>
