Способ получения логарифмической функции и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

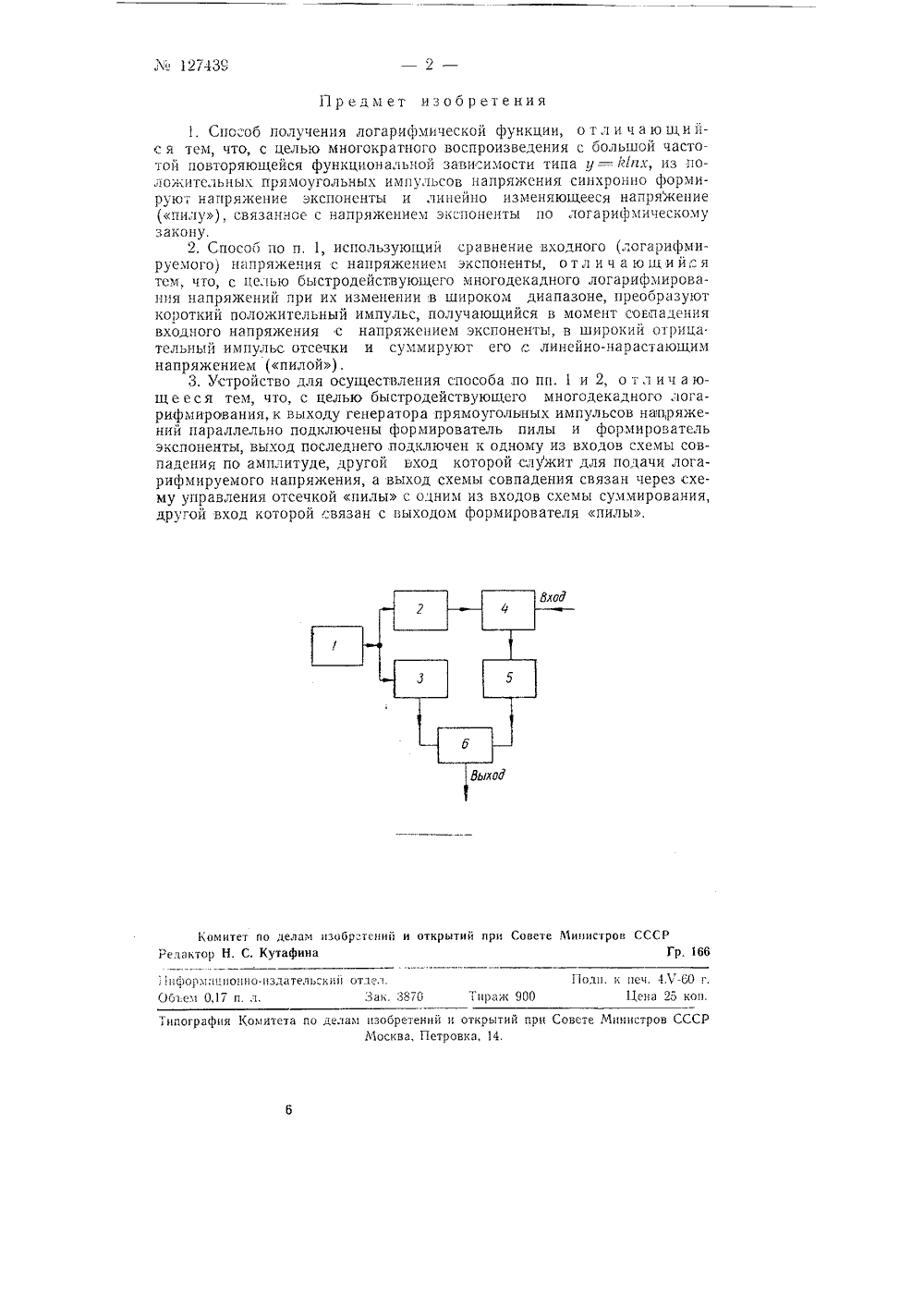

127439 Класс 426, 10 1 Рго 1 -г;: ;:г;11н СССР13 ОПИСАНИЕ ИЗОБРЕ ИДЕТЕЛЬСТВУ ВТОРСКО Сливицки И. Попов и ПОСОБ ПОЛУЧЕНИЯ ЛОГА И УСТРОЙСТВО ДЛЯ ОСУ ФМИЧЕСКОЙ ФУНКЦИИСТВЛЕНИЯ СПОСОБА явлено 26 мая 1969 г. за629030/2 и открытий при Советев Комитет по делам изобретепи 1Чинистров СССР публиковано в Бюллетене изобретений7 за 1960 г. Известные способы логарифмирования, использующие в каче,.тле огарифмического элемента экспоненциально разряжающийся кондентор с измерением времени его разряда до заданного уровня, требуют для увеличения скорости и точности вычислений значительных усложнений, хемы и не обеспечивают достаточное быстродействиеПредлагаемый способ позволяет осуществлять логарифмирование напряжений постоянной полярности при изменении их величины в широком диапазоне с частотой до 50 - 100 кгц без использования усилителей постоянного тока и запоминающих устройств. Отличие этого способа от извсстных заключается в том, что для получения быстродействующего логарифмирования используется повторяющийся многократно, с большой частотой, экспоненциальный разряд конденсатора и связанное с апряжеием экспоненты по логарифмическом) законд линейно изменяющееся напряжение (пилу).От генератора положительных импульсов 1 (сзк чертеж) осуществляется одновременно формирование экспоненты 2 и формирование пилы 3. Логарифмирование с использованием многократно повторяющейся логарифмической функции производится следующим образом. Входное (логарифмируемое) напряжение подается на один из входов схемы 4 совпадения по амплитуде, на другой вход которой поступает экспонента.В момент, совпадения напряжения экспоненты и логарнфмируемого напряжения схема совпадения дает короткий положительный импульс, который используется схемой управления отсечкой пилы 5 для формирования широкого отрицательного импульса отсечки, передний фронт которого по времени совпадает с моментом появления импульса от схемы совпадения. Положительное напряжение пилы отсекается в момент прихода импульса отсечки, что осуществляется схемой суммирования пилы и импульса отсечки б, и на выходе схемы суммирования получает, я отрезок пилы, амплитуда которого пропорциональна лог- рифму величины входного напряжения.Предмет изобретения 1. Спо:об получения логарифмической функции, о т л и ч а ю щи йс я тем, что, с целью многократного воспроизведения с большой частотой повторяющейся функциональной зависимости типа у=/йгх, из положительных прямоугольных импульсов напряжения синхронно формируют напряжение экспоненты и линейно изменяющееся напряжение 1 пилу), связанное с напряжением экспоненты по логарифмическому закону.2. Способ по п, 1, использующий сравнение входного (логарифмируемого) напряжения с напряжением экспоненты, отл и ч а ю щи йся тем, что, с целью быстродействующего многодекадного логарифмирования напряжений при их изменении в широком диапазоне, преобразуют короткий положительный импульс, получающийся в момент совпадения входного напряжения с напряжением экспоненты, в широкий отрица тельный импульс отсечки и суммируют его с линейно-нарастающим напряжением (пилой),3. Устройство для осуществления способа по пп. 1 и 2, о т л и ч а ющееся тем, что, с целью быстродействующего многодекадного логарифмирования, к выходу генератора прямоугольных импульсов напряжений параллельно подключены формирователь пилы и формирователь экспоненты, выход последнего подключен к одному из входов схемы совпадения по амплитуде, другой вход которой служит для подачи логарифмируемого напряжения, а выход схемы совпадения связан через схему управления отсечкой пилы с одним из входов схемы суммирования, другой вход которой связан с выходом формирователя пилы,тений и открытий при Совете Министров СССРГр 1 о делам нзКутафина.ит Редак одп. к пец. 4 Лг Цена 2 о коп. П н форм оп нон но-издательскпн отдел.Зл:ем 0,17 п. л. Зак. 3870 Тира ия Комитета по делам изобретений и открытий при Совете Министров С Москва, Петровка, 14,Тип
СмотретьЗаявка
629030, 26.05.1959
Попов П. И, Сливицкий Б. А
МПК / Метки
МПК: G06G 7/24
Метки: логарифмической, функции
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-127439-sposob-polucheniya-logarifmicheskojj-funkcii-i-ustrojjstvo-dlya-ego-osushhestvleniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения логарифмической функции и устройство для его осуществления</a>
