Формирователь структуры потока газа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

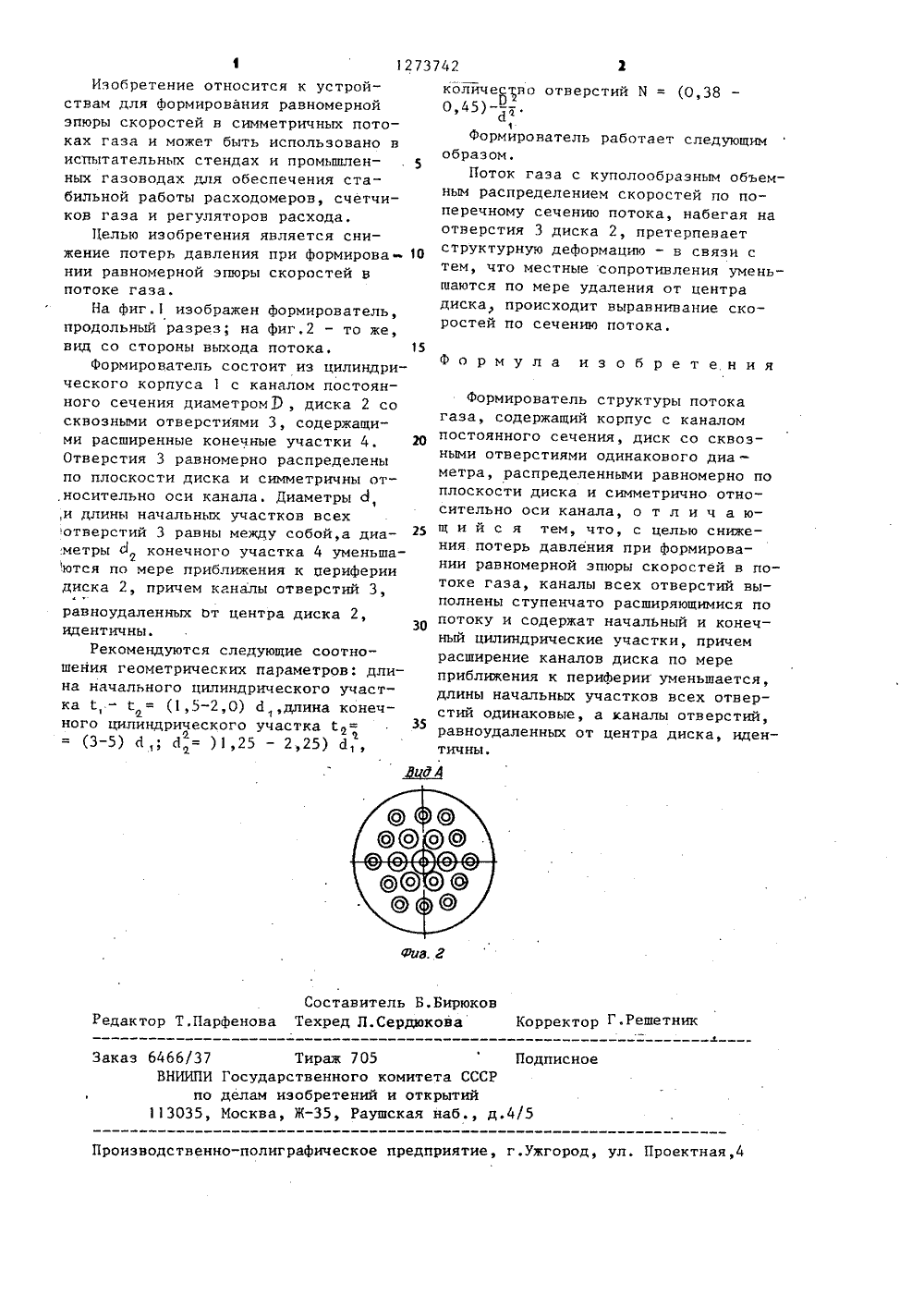

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 1273 Р 15 0 ОС О ПИСАНИЕ ИЗОБРЕТЕ ДЕТЕЛЬСТ ВТОРСНОМ водах. Цель изобрепотерь давления ромьппленных газ ения - снижение ри формировании коростей в пото ическом корпусе с равномерно р ему сквозными о равномернои эпюры е газа, В цилинд установлен диск спределенными по верстиями 3 с рас СССР71. ширенными Расширени о гиМ.: ает ри прохо образныморостей 1 ПО нию через равнивани ка. 2 ил. етение может быть спытательных стен поль- и овано Феей РСТВЕННЫЙ КОМИТЕТ СССР М ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(57) Изобр конечными участками 4.каналов отверстий умень- центра диска к периферии. ждении потока газа с купообъемным распределением по его поперечному сече- отверстия происходит выскоростей по сечению пото1273742 Составитель Б.Бирюковова Техред Л.Сердюкова Редактор Т.П рректор Г.Решет аказ 6466/37 Ти ВНИИПИ Государств по делам изоб 113035, Москва, Ж 7 Подпис ного комитета тений и откры Раушская на д.4 эводственно-полиграфическое предприятие, г.ужгород, ул. Проектная,4 Изобретение относится к устройствам для формирования равномерной эпюры скоростей в симметричных потоках газа и может быть использовано в испытательных стендах и промьппленных газоводах для обеспечения стабильной работы расходомеров, счетчиков газа и регуляторов расхода.Целью изобретения является снижение потерь давления при формирова 1 О нии равномерной эпюры скоростей в потоке газа.На фиг.1 изображен формирователь, продольный разрез; на фиг,2 - то же, вид со стороны выхода потока. 15Формирователь состоит из цилиндрического корпуса 1 с каналом постоянного сечения диаметромЭ, диска 2 со сквозными отверстиями 3, содержащими расширенные конечные участки 4, 20 Отверстия 3 равномерно распределены по плоскости диска и симметричны от,носительно оси канала. Диаметры д, и длины начальных участков всех отверстий 3 равны между собой,а диаметры д конечного участка 4 уменьша 2ются по мере приближения к периферии диска 2, причем каналы отверстий 3,равноудаленных ьт центра диска 2, идентичны.Рекомендуются следующие соотношения геометрических параметров: длина начального цилиндрического участка , -= (1,5-2,0) с 1,длина конечного цилиндрического участка(3-5) с 1,; с 1 = )1,25 - 2,25) с 1 количеуво отверстий И = (0,38 О 45).ф с 1 Я1Формирователь работает следующим образом,Поток газа с куполообразным объемным распределением скоростей по поперечному сечению потока, набегая на отверстия 3 диска 2, претерпевает структурную деформацию - в связи с тем, что местные сопротивления уменьшаются по мере удаления от центра диска, происходит выравнивание скоростей по сечению потока. Формула и з обретения Формирователь структуры потока газа, содержащий корпус с каналом постоянного сечения, диск со сквозными отверстиями одинакового диа - метра, распределенными равномерно по плоскости диска и симметрично относительно оси канала, о т л и ч а ющ и й с я тем, что, с целью снижения потерь давления при формировании равномерной эпюры скоростей в потоке газа, каналы всех отверстий выполнены ступенчато расширяющимися по потоку и содержат начальный и конечный цилиндрические участки, причем расширение каналов диска по мере приближения к периферии уменьшается, длины начальных участков всех отверстий одинаковые, а каналы отверстий, равноудаленных от центра диска, идентичны.
СмотретьЗаявка
3833950, 30.12.1984
ПРЕДПРИЯТИЕ ПЯ В-2504
АФАНАСЬЕВ АЛЕКСАНДР АЛЕКСЕЕВИЧ, ЖЕСТКОВ БОРИС АЛЕКСАНДРОВИЧ, КОВЫРШИН СЕРГЕЙ ИВАНОВИЧ
МПК / Метки
МПК: G01F 15/00
Метки: газа, потока, структуры, формирователь
Опубликовано: 30.11.1986
Код ссылки
<a href="https://patents.su/2-1273742-formirovatel-struktury-potoka-gaza.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь структуры потока газа</a>
