Интегральный температурно-временной индикатор (его варианты)

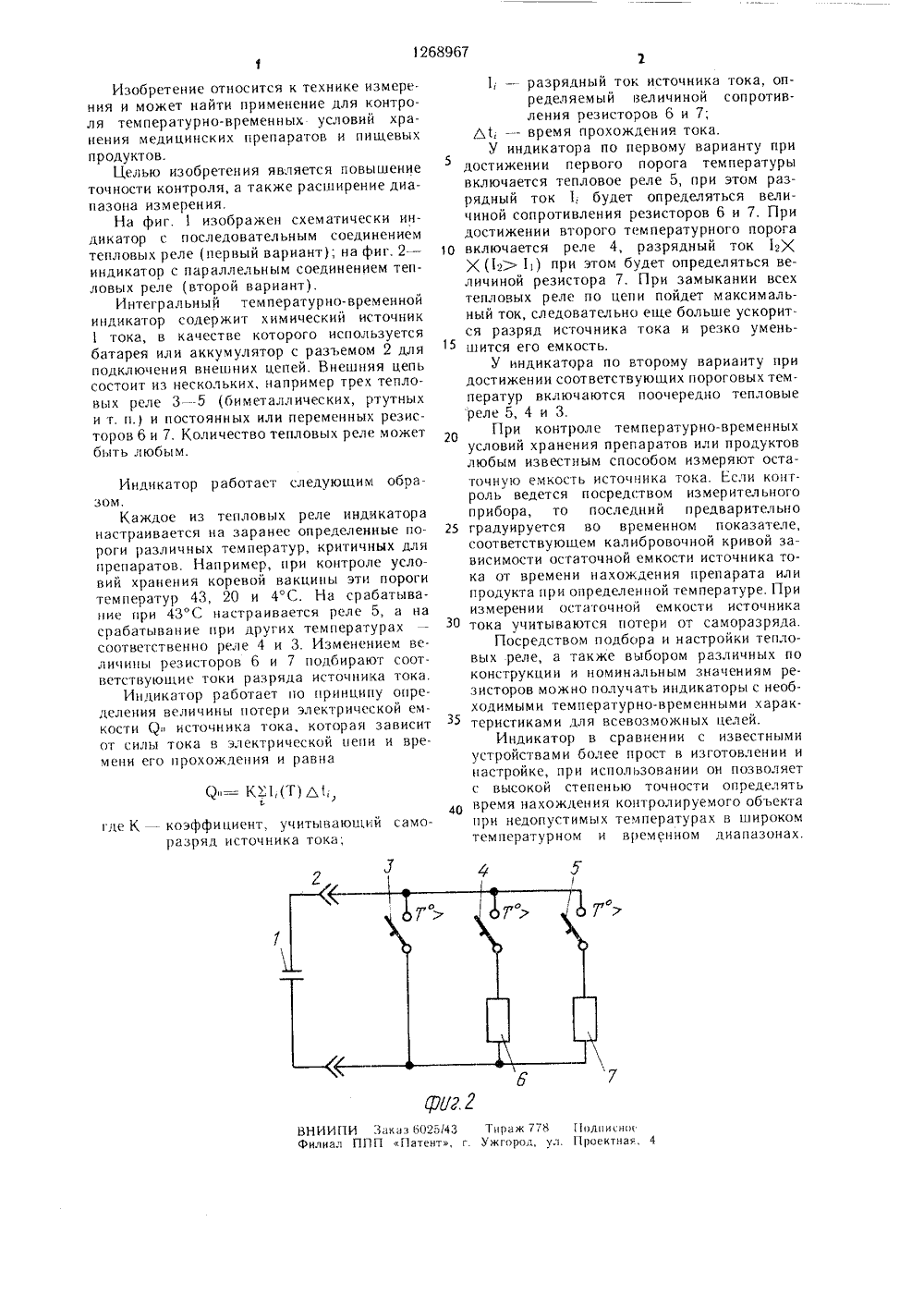

)4601 К 304 ПИСАНИЕ ИЗОБРЕТЕНИЯ А ВТОРСНОМ ЕТЕЛЬСТВУ 3 в ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Государственный научно-исследователь ский институт стандартизации и контроля медицинских биологических препаратов им. Л. А. Тарасевича(57) 1. Ичтегральный температурно-временной индикатор преимущественно для контроля температурных условий хранения медицинских препаратов, содержащий источник постоянного тока определенной емкости, соединенный одним выводом с тепловым реле, отличающийся тем, что, с целью повышения точности контроля, в него введена цепь, состоящая из последовательно включенных дополнительных тепловых реле, зашуцтированных резисторами, подключен:ая одним выводом к источнику тока, а гругим к тепловому реле.2. Интегральный температурно-временной ндикатор преимущественно для контроля температурных условий хранения медицинских препаратов, содержащий источник постоянного тока определенной емкости, соединенный одним выводом с тепловым реле, отличающийся тем, что, с целью повышения точности контроля, в него введены цепи, состоящие из последовательно соединенных дополнительных тепловых реле и резисторов, подключенные к источнику тока и к выводам теплового реле.1268967 Я = Кг 1,(Т) 21; ВНИИПИ Заказ 6025/43 Тираж 778 Г 1 чдниснофилиал ППП Патент, г. Ужгород, ул. Проектнаа, 4 Изобретение относится к технике измерения и может найти применение для контроля температурно-временных условий хранения медицинских препаратов и пищевых продуктов.Целью изобретения является повышение точности контроля, а также расширение диапазона измерения.На фиг. 1 изображен схематически индикатор с последовательным соединением тепловых реле (первый вариант); на фиг. 2 - индикатор с параллельным соединением тепловых реле (второй вариант).Интегральный температурно-временной индикатор содержит химический источник 1 тока, в кацестве которого используется батарея или аккумулятор с разъемом 2 для подключения внешних цепей. Внешняя цепь состоит из нескольких, например трех тепловых реле 3 - -5 (биметаллических, ртутных и т. и.) и постоянных или переменных резисторов 6 и 7. Количество тепловых реле может быть любым. Индикатор работает следующим образом.Каждое из тепловых реле индикатора настраивается на заранее определенные пороги различных температур, критичных для препаратов. Например, при контроле условий хранения коревой вакцины эти пороги температур 43, 20 и 4 С. На срабатывание при 43 С настраивается реле 5, а на срабатывание при других температурах соответственно реле 4 и 3. Изменением величины резисторов 6 и 7 подбиранэт соответствующие токи разряда источника тока.Индикатор работает по принципу опре. деления величины потери электрической емкости Я источника тока, которая зависит от силы тока в электрической цепи и времени его прохождения и равна где К -- коэффициент, учитывающий само- разряд истоцника тока; 1; - разрядный ток истоцника тока, определяемыйы й вел ичи ной сопротивления резисторов 6 и 7;Ь 1; -- время прохождения тока.У индикатора по первому варианту придостижении первого порога температуры включается тепловое реле 5, при этом разрядный ток 1; будет определяться величиной сопротивления резисторов 6 и 7. При достижении второго температурного порога 1 о вклюцается реле 4, разрядный ток 1 К2,1,) при этом будет определяться величиной резистора 7. При замыкании всех тепловых реле по цепи пойдет максимальный ток, следовательно еще больше ускорится разряд источника тока и резко уменьшится его емкость.У индикатора по второму варианту придостижении соответствующих пороговых температур включаются поочередно тепловыереле 5 4 и 3При контроле температурно-временныхусловий хранения препаратов или продуктов любым известным способом измеряют остаточную емкость источника тока. Если контроль ведется посредством измерительного прибора, то последний предварительно 25 градуируется во временном показателе,соответствующем калибровочной кривой зависимости остаточной емкости источника тока от времени нахождения препарата или продукта при определенной температуре. При измерении остаточной емкости источника ЗО тока учитываются потери от саморазряда.Посредством подбора и настройки тепловых реле, а также выбором различных по конструкции и номинальным значениям резисторов можно получать индикаторы с необходимыми температурно-временными характеристиками для всевозможных целей.Индикатор в сравнении с известнымиустройствами более прост в изготовлении и настройке, при использовании он позволяет с высокой степенью тоцности определять 4 О время нахождения контролируемого объектапри недопустимых температурах в широком температурном и временном диапазонах.
