Генератор высокодисперсных аэрозолей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1248671
Авторы: Куклин, Нестерович, Ожгибесов, Стриковский
Текст

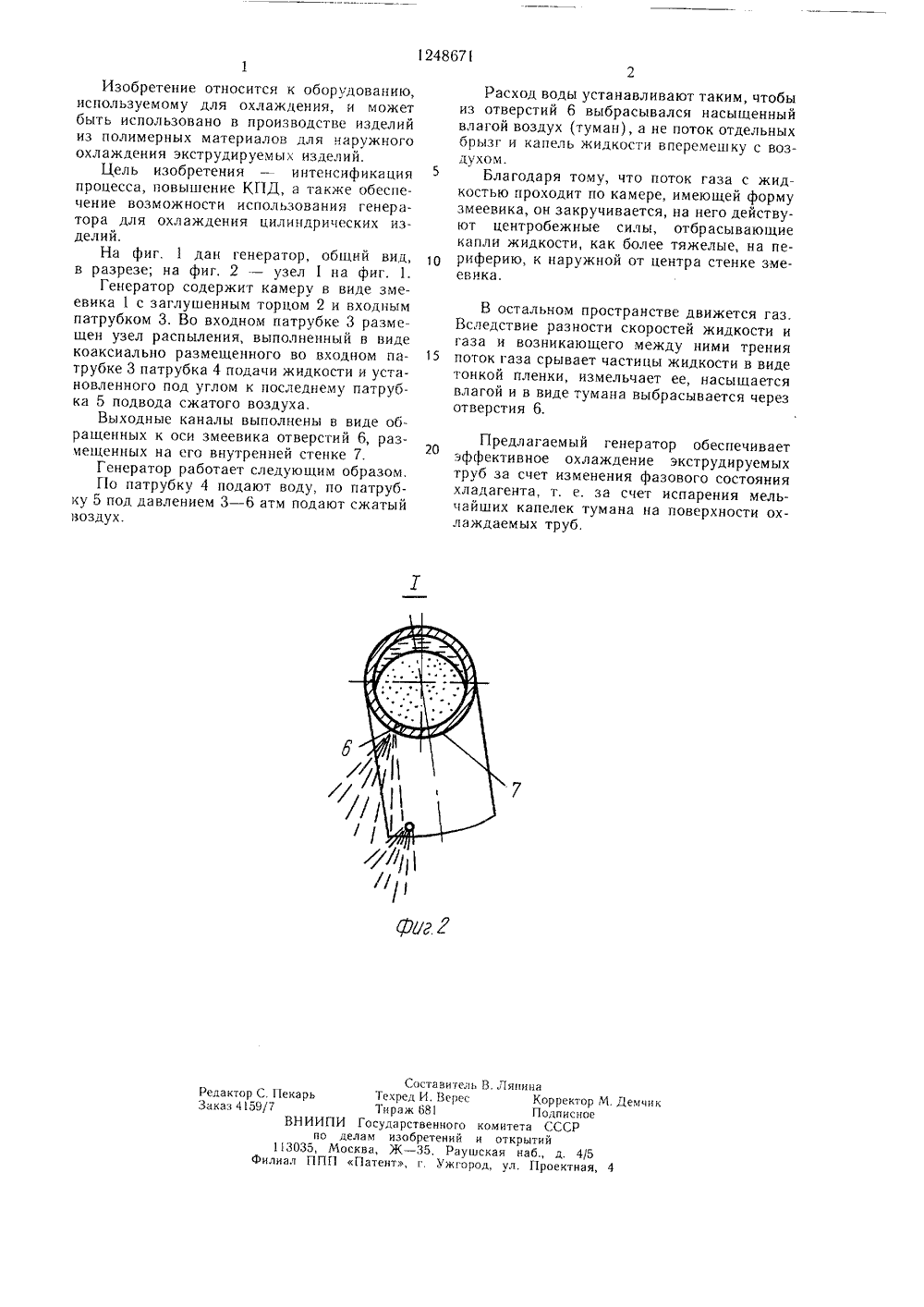

(19 В 0 САНИЕ ИЗОБРЕТЕНИЯ В. А. Нестерович,ибесов ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ВТОРСНОМУ СВИДЕТЕЛЬ(54) (57) 1. ГЕНЕРАТОР ВЫСОКОДИСПЕРСНЫХ АЭРОЗОЛЕЙ, содержащий камеру с входным патрубком, внутри которогоразмещен узел распыления, сообщенныйс источниками подачи жидкости и сжатоговоздуха, и выходные каналы, отличающийся тем, что, с целью интенсификации процесса, повышения КПД, а также обеспечения возможности использования генератора для охлаждения цилиндрических изделий, камера выполнена в виде змеевика с заглушенным выходным торцом, а выходные каналы выполнены в виде обращенных к оси змеевика отверстий, размещенных на внутренней его стенке.2. Генератор по п. 1, отличающийся тем, что узел распыления выполнен в виде коаксиально размещенного во входном патрубке патрубка подачи жидкости и установленного под углом к последнему патрубка подвода сжатого воздуха.. Демчик ВНИИПпо13035, М иал ППП комитета и открыт шская наб од, ул. П и д. 4/5 оектная, 1Изобретение относится к оборудованию, используемому для охлаждения, и может быть использовано в производстве изделий из полимерных материалов для наружного охлаждения экструдируемых изделий.Цель изобретения - интенсификация процесса, повышение КПД, а также обеспечение возможности использования генератора для охлаждения цилиндрических изделий.На фиг. 1 дан генератор, общий вид, в разрезе; на фиг. 2 - узел 1 на фиг. 1.Генератор содержит камеру в виде змеевика 1 с заглушенным торцом 2 и входным патрубком 3, Во входном патрубке 3 размещен узел распыления, выполненный в виде коаксиально размещенного во входном патрубке 3 патрубка 4 подачи жидкости и установленного под углом к последнему патрубка 5 подвода сжатого воздуха.Выходные каналы выполнены в виде обращенных к оси змеевика отверстий 6, размещенных на его внутренней стенке 7.Генератор работает следующим образом, По патрубку 4 подают воду, по патрубку 5 под давлением 3 - 6 атм подают сжатый воздух. Расход воды устанавливают таким, чтобыиз отверстий 6 выбрасывался насыщенный влагой воздух (туман), а не поток отдельных брызг и капель жидкости вперемешку с воздухом.5 Благодаря тому, что поток газа с жидкостью проходит по камере, имеющей форму змеевика, он закручивается, на него действуют центробежные силы, отбрасывающие капли жидкости, как более тяжелые, на пе риферию, к наружной от центра стенке змеег,ика. В остальном пространстве движется газ. Вследствие разности скоростей жидкости и газа и возникающего между ними трения 15 пото к газа срывает частицы жидкости в виде тонкой пленки, измельчает ее, насыщается влагой и в виде тумана выбрасывается через отверстия 6.Предлагаемый генератор обеспечивает эффективное охлаждение экструдируемых труб за счет изменения фазового состояния хладагента, т. е. за счет испарения мельчайших капелек тумана на поверхности охлаждаемых труб.
СмотретьЗаявка
3809026, 31.10.1984
СТРИКОВСКИЙ ЛЕОНИД ЛЬВОВИЧ, НЕСТЕРОВИЧ ВЛАДИМИР АЛЕКСЕЕВИЧ, КУКЛИН АНАТОЛИЙ ЕВГЕНЬЕВИЧ, ОЖГИБЕСОВ ВИКТОР ИВАНОВИЧ
МПК / Метки
МПК: B05B 7/10
Метки: аэрозолей, высокодисперсных, генератор
Опубликовано: 07.08.1986
Код ссылки
<a href="https://patents.su/2-1248671-generator-vysokodispersnykh-aehrozolejj.html" target="_blank" rel="follow" title="База патентов СССР">Генератор высокодисперсных аэрозолей</a>
