Способ формирования разнополярных импульсов стабильной амплитуды из переменного синусоидального напряжения на емкостной нагрузке

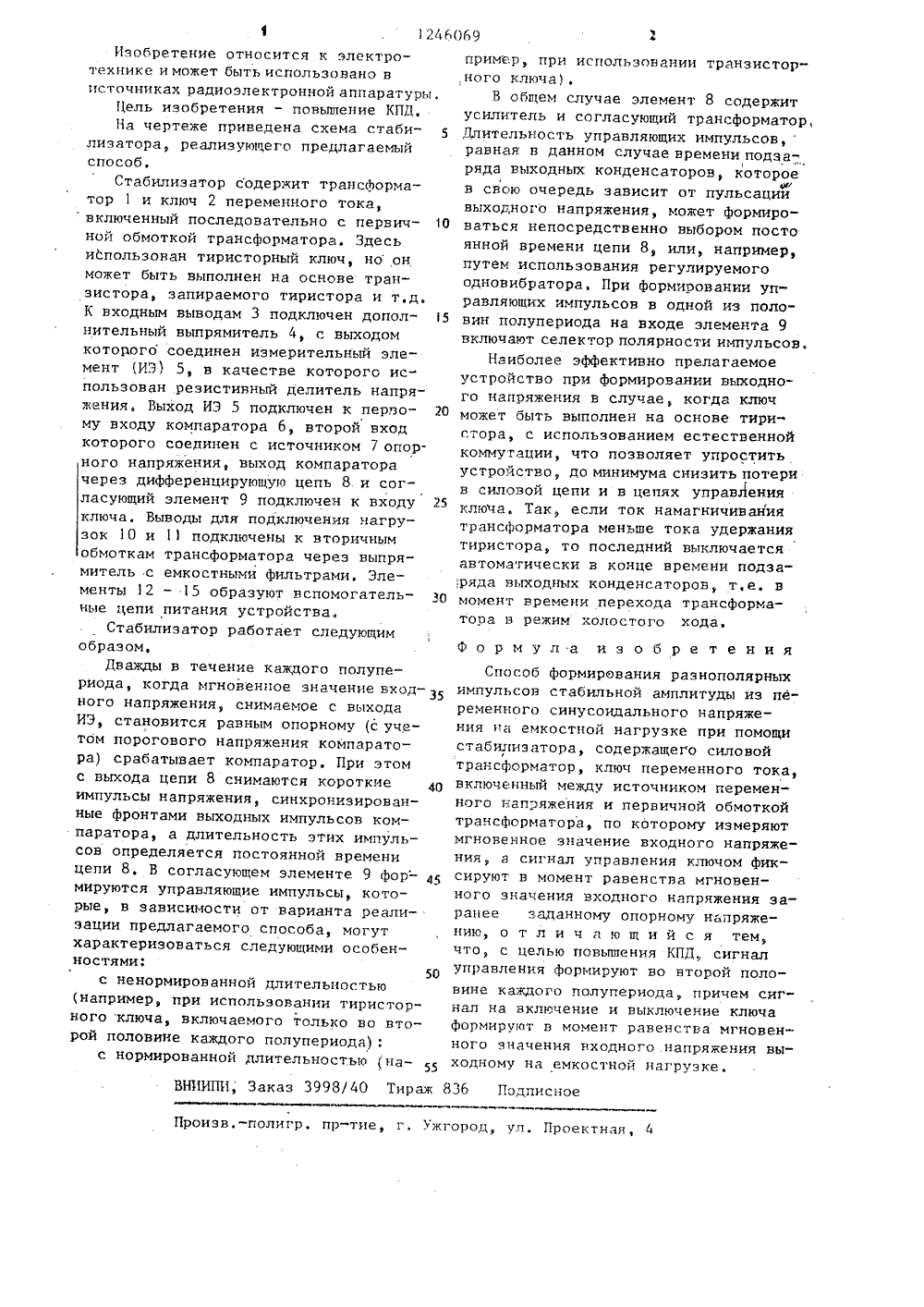

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)4 а 05 Г 1/ КОМИТЕТ СССРЕНИЙ И ОТКРЫТИЙ ГОСУДАРСТВЕННПО ДЕЛАМ И г У ЕНИЯ ЬЭ 4 йь Ж ОПИСАНИЕ ИЭОБР АВТОРСНОМУ СВИДЕТЕЛЬСТВ 121) 3779144/24-07(72) Р.Г.Константинов153) 621.316.722 088.8)156) Авторское свидетельство СССР В 792241, кл. Й 051/44, 1979.Авторское свидетельство СССР В 807248, кл, С 05 Г 1/44, .1979, (54) СПОСОБ ФОРМИРОВАНИЯ РАЗНОПОЛЯРНЫХ ИМПУЛЬСОВ СТАБИЛЬНОЙ АМПЛИТУДЫ ИЗ ПЕРЕМЕННОГО СИНУСОИДАЛЬНОГО НАПРЯЖЕНИЯ НА ЕМКОСТНОЙ НАГРУЗКЕ (57) Изобретение относится к области вторичных источников питания. Целью изобретения является повьппение КПД ЯО, 1 246069 А 1 способа формирования разнополярныхимпульсов стабильной амплитуды наемкостной нагрузке из переменного синусоидального напряжения. Это достигается тем, что измеряют мгновенноезначение напряжения при помощи выпрямителя 4 и измерительного элемента 5,фиксируют момент равенства этого напряжения опорному значению и формируют сигнал управления ключом 2 во второй половине каждого полупериода напряжения, Причем сигнал на включениеи выключение ключа формируют в моментравенства мгновенного значения входного напряжения выходному напряжениюна емкостной нагрузке, 1 ил.12480 б 9 ВНИИПИ, Заказ 3998/40 Тираж 83 б Подписное Произв,-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к электротехнике и может быть использовано висточниках радиоэлектронной аппаратуры,Цель изобретения - повышение КПД,На чертеже приведена схема стабилизатора, реализующего предлагаемыйспособ,Стабилизатор содержит трансформатор 1 и ключ 2 переменного тока,включенный последовательно с первичной обмоткой трансформатора. Здесьиспользован тиристорный ключ, но онможет быть выполнен на основе транзистора, запираемого тиристора и т.д.К входным выводам 3 подключен дополнительный выпрямитель 4, с выходомкоторого соединен измерительный элемент (ИЭ) 5, в качестве которого ис"пользован резистивный делитель напряжения. Выход ИЭ 5 подключен к первому входу компаратора 6, второй входкоторого соединен с источником 7 опорного напряжения, выход компараторачерез дифференцирующую цепь 8 и согласующий элемент 9 подключен к входу 25ключа. Выводы для подключения нагрузок 10 и 11 подключены к вторичнымобмоткам трансформатора через выпрямитель с емкостными фильтрами. Элементы 12 - 15 образуют вспомогатель- ЗОные цепи питания устройстваСтабилизатор работает следующимобразом.Дважды в течение каждого полупериода, когда мгновенное значение вход- З 5ного напряжения снимаемое с выходаИЗ, становится равным опорному (с учетом порогового напряжения компаратора) срабатывает компаратор, При этомс выхода цепи 8 снимаются короткиеимпульсы напряжения, синхронизированные фронтами выходных импульсов компаратора, а длительность этих импульсов определяется постоянной временицепи 8. В согласующем элементе 9 формируются управляющие импульсы, которые, в зависимости от варианта реализации предлагаемого способа, могутхарактеризоваться следующими особенностями;с ненормированной длительностью(например, при использовании тиристорного ключа, включаемого только во второй половине каждого полупериода):с нормированной длительностью (например, при использовании транзисторного ключа).В общем случае элемент 8 содержит усилитель и согласующий трансформатор, Длительность управляющих импульсов,равная в данном случае времени подзаряда выходных конденсаторов, которое)Р в свою очередь зависит от пульсации выходного напряжения, может формироваться непосредственно выбором посто янной времени цепи 8, или, например, путем использования регулируемого одновибратора, При формировании управляющих импульсов в одной из поло" вин полупериода на входе элемента 9 включают селектор полярности импульсов.Наиболее эффективно прелагаемое устройство при формировании выходного напряжения в случае, когда ключ может быть выполнен на основе тиристора, с использованием естественной коммутации, что позволяет упростить устройство, до минимума снизить потери в силовой цепи и в цепях управления ключа. Так, если ток намагничивания трансформатора меньше тока удержания тиристора, то последний выключается автоматически в конце времени подза,ряда выходных конденсаторов, т,е, в момент времени перехода трансформатора в режим холостого ходаФормула и з обретения Способ формирования разнополярных импульсов стабильной амплитуды из переменного синусоидального напряжения н емкостной нагрузке при помощи стабилизатора, содержащего силовой трансформатор, ключ переменного тока, включенный между источником переменного напряжения и первичной обмоткой трансформатора, по которому измеряют мгновенное значение входного напряжения, а сигнал управления ключом фиксируют в момент равенства мгновенного значения входного напряжения заранее заданному опорному напряжению, о т л и ч а ю щ и й с я тем, что, с целью повышения КПД., сигнал управления формируют во второй половине каждого полупериода, причем сигнал на включение и выключение ключаФормируют в момент равенства мгновенного значения входного .напряжения выходному на емкостной нагрузке.
