Способ динамических испытаний многослойной конструкции

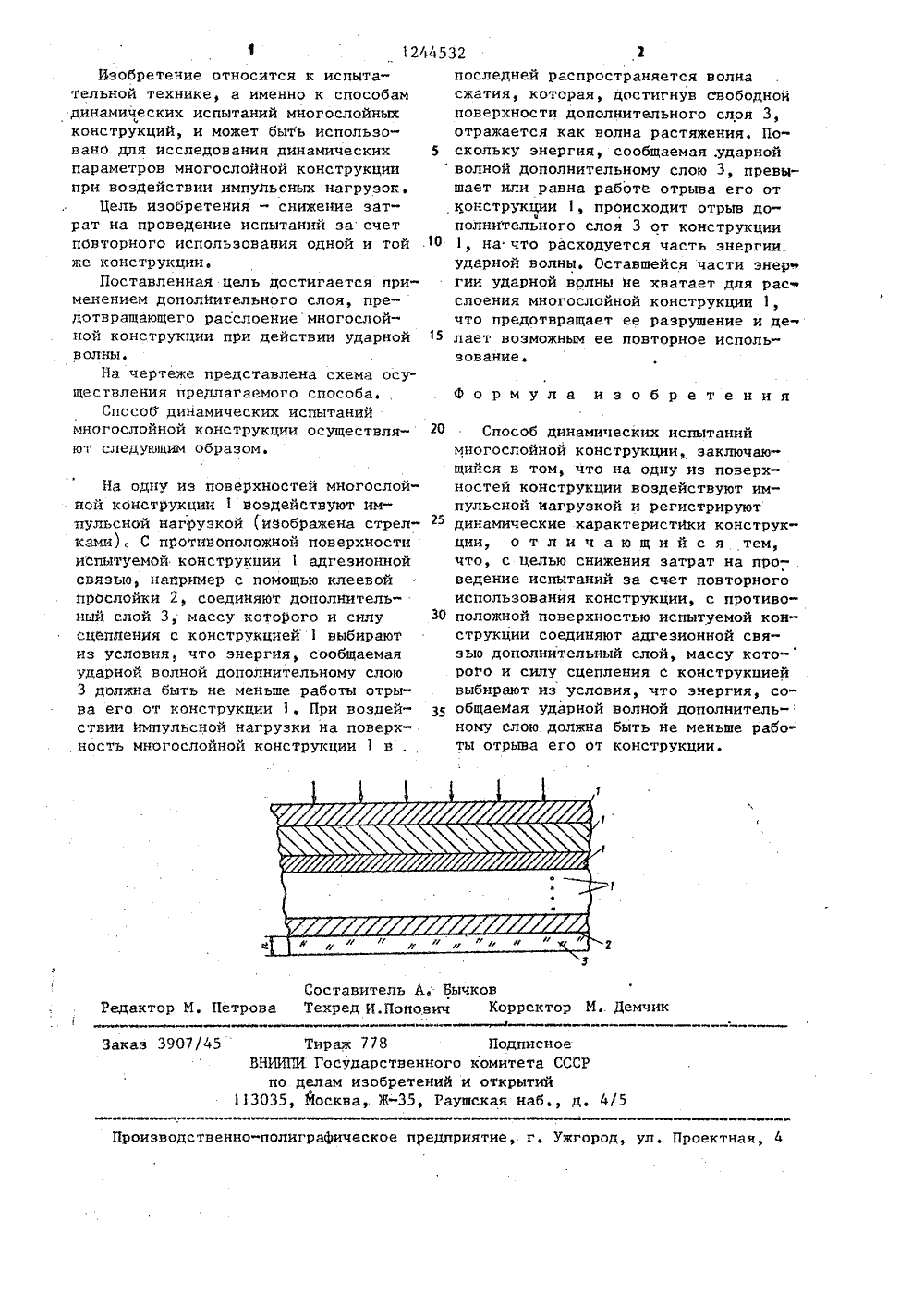

,801244532 А САНИЕ ИЗОБРЕТЕ параметров многослойной конструкции при воздействии импульсных нагрузок. Цель изобретения - снижение затрат на проведение испытаний за.счет повФ торного использования конструкЦии.Способ динамических испытаний многослойной конструкции заключается в том, том, что на одну из поверхностей конструкции воздействуют импульсной нагрузкой, а с противоположной поверхностью соединяют адгезионной связью дополнительный слой. Массу и силу сцепления дополнительного слоя с конструкцией выбирают из условия: энергия, сообщаемая. ударной волной дополнительному .слою, должна быть не мень-ае работы отрыва его от конструкции Знергии волны, ослабленной за счет . отрыва дополнительного слоя от конст. рукции, не хватает дпя расслоения многослойной конструкции. 1 нл. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСНОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР У 567995, кл. О 01 Б 3/30, 1976.Скурлатов Э. Д., Руднева В Н., Жуков А. И. и др, Экспериментальное исследование поведения пластинок и оболочек при нестационарных воздействиях. - Материалы Всесоюзного симпо зиума по устойчивости в механике деформируемого твердого тела. Калинин, 1981 с, 41.(54) СПОСОБ ДИНАМИЧЕСКИХ ИСПЫТАНИЙ . МНОГОСЛОЙНОЙ КОНСТРУКЦИИ(57) Изобретение относится к испытательной технике и может быть использовано для исследования динамических 1 М 7/ОО, С О 1 и 3/ЗО// // // // // , // // // // // // Составитель А. БычковТехред И.Попович Корректор М Демчик Редактор М. ПетроваЗаказ 3907/45 Тираж 778 ПодписноеВНИ 1 ПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 мПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 12Изобретение относится к испытательной технике, а именно к способам динамических испытаний многослойных конструкций, и может быть использовано для исследования динамических параметров многослойной конструкции при воздействии импульсных нагрузок.Цель изобретения - снижение затрат на проведение испытаний за счет повторного использования одной и той же конструкции,Поставленная цель достигается применением дополйительного слоя, предотвращающего расслоениемногослойной конструкции при действии ударной в олныНа чертеже представлена схема осуществления предлагаемого способа.Способ динамических испытаний многослойной конструкции осуществляют следующим образом. На одну из поверхностей многослойной конструкции 1 воздействуют имиульсной нагрузкой (изображена стрелками), С противоположной поверхности испытуемой конструкции 1 адгезионной связью, например с помощью клеевой прослойки 2, соединяют дополнительный слой 3, массу котоРого и силу сцепления с конструкцией 1 выбирают из условия, что энергия, сообщаемая ударной волной дополнительному слою 3 должна быть не меньше работы отрыва его от конструкции 1, При воздействии импульсной нагрузки на поверхность многослойной конструкции 1 в . последней распространяется волна сжатия, которая, достигнув свободной поверхности дополнительного слоя 3, отражается как волна растяжения. По скольку энергия, сообщаемая, ударнойволной дополнительному слою 3, превышает или равна работе отрыва его от конструкции 1, происходит отрыв дополнительного слоя 3 от конструкции 100 1, на что расходуется часть энергии.ударной волны. Оставшейся части энер" гии ударной волны не хватает для рас слоения многослойной конструкции 1что предотвращает ее разрушение и де 5 лает возможным ее повторное использование. Формула изобретения 200 Способ динамических испытаниймногослойной конструкции, заключающийся в том, что на одну из поверхностей конструкции воздействуют импульсной иагрузкой и регистрируют 25динамические характеристики конструкции, о т л и ч а ю щ и й с я тем, что, с целью снижения затрат на про- .ведение испытаний за счет повторного использования конструкции, с противо положной поверхностью испытуемой конструкции соединяют адгезионной связью дополнительный слой, массу которого и силу сцепления с конструкцией выбирают из условия, что энергия, соЗ 5 общаемая ударной волной дополнительному слою. должна быть не меньше работы отрыва его от конструкции.
