Инерционный сепаратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

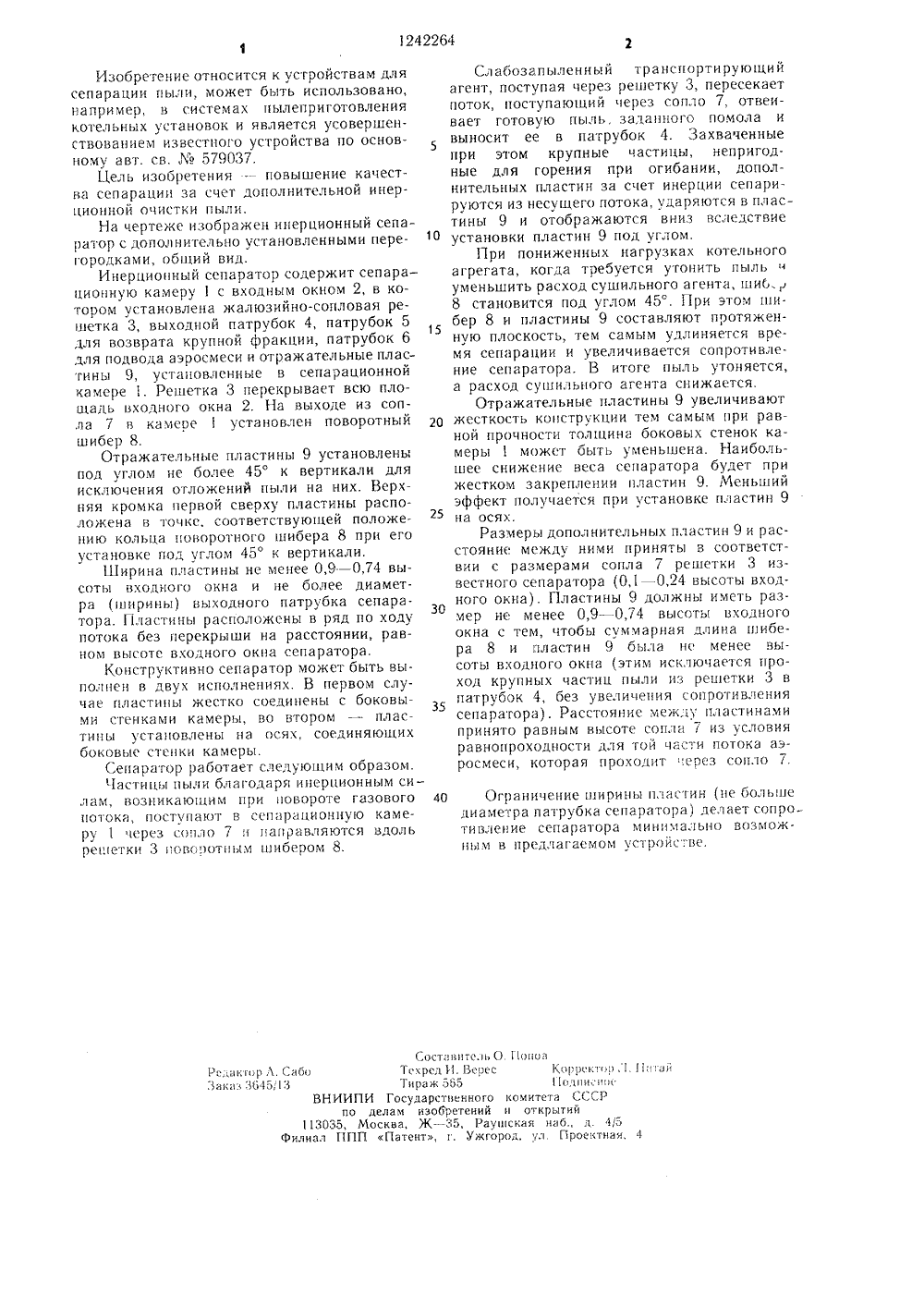

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 51) 4 В 07 В 7/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) (57) 1. ИНЕРЦИОННЫЙ СЕПАРАТОРпо авт. св.579037, отличающийся тем,что, с целью повышения качества сепарации за счет дополнительной инерционнойочистки пыли, сепарационная камера снабжена по меньшей мере одной отражательной пластиной, установленной под выходным ЯО 1242264 ГЕНИЯс;ф " патрубком наклонно к его оси в плоскости, совпадающей с плоскостью расположения поворотного шибера под углом 45 и прилегающей верхней кромкой к кромке шибера в этом положении.2. Сепаратор по п. 1, отличающийся тем, что ширина отражательной пластины больше 0,9 - 0,74 высоты входного окна и меньше диаметра выходного патрубка.3. Сепаратор по п. 1, отличающийся тем, что при снабжении сепарационной камеры несколькими отражательными пластинами они расположены в ряд, перпендикулярный оси выходного патрубка, на расстоянии одна от другой, равном высоте верхнего сопла входного окна.1242264 40 Составитель О, Г 1 онов Тскред И. Верее Корректои Гига. Тираж 5551 одии, игг ВН 14 ИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раунскан наб., и. 45 Филиал ППП Патент, г. Ужгород, ул Гроектнаи, 41 еакгор Л. СабоЗаказ 3645,3 Изобретение относится к устройствам длясепарации пыли, может быть использовано,например, в системах пылеприготовлениякотельных установок и является усовершенствованием известного устройства по основному авт. св.579037.Цель изобретения - повышение качества сепарации за счет дополнительной инерционной очистки пыли.На чертеже изображен инерционный сепаратор с дополнительно установленными перегородками, общий вид.Инерционный сепаратор содержит сепара -циоцную камерус входным окном 2, в котором установлена жалюзийно-сопловая ренетка 3, выходной патрубок 4, патрубок 5для возврата крупной фракции, патрубок 6для подвода аэросмеси и отражательные пластины 9, уст шовленные в сепарационнойкамере 1. Решетка 3 перекрывает всю площадь входного окна 2. На выходе из сопла 7 в камереустановлен поворотныйшибер 8,Отражательные пластины 9 установленыпод углом не более 45 к вертикали дляисключения отложений пыли на цих. Верхняя кромка первой сверху пластины расположена в точке, соответствующей положению кольца поворотного шибера 8 при егоустановке год углом 45 к вертикали.Ширина пластины не менее 0,9 - 0,74 высоты входного окна и це более диаметра (ширины) ьыходного патрубка сепаратора. Пластины расположены в ряд по ходупотока без перекрыши на расстоянии, равном высоте входного окна сепаратора.Конструктивно сепаратор может быть выполнен в двух исполнениях. В первом случае пластины жестко соединены с боковыми стенками камеры, во втором - пластины установлены на осях, соединяющихбоковые стенки камеры.Сепаратор работает следующим образом.Частицы пыли благодаря инерционным силам, возникающим при ювороте газовогопотока, поступают в сепарациоццую камеру 1 через сопло 7 и аправляются вдольрешетки 3 поворотным шибером 8. 5 10 15 20 25 30 35 Ограничение ширины пластин (це больше диаметра патрубка сепаратора) делает сопро тивление сепаратора минимально возможным в предлагаемом устройстве.
СмотретьЗаявка
3856792, 20.11.1984
ПРЕДПРИЯТИЕ ПЯ А-3513
ГЛАДКОВ ВЛАДИМИР ПАВЛОВИЧ, ЯХИМОВИЧ АНДРЕЙ ГРИГОРЬЕВИЧ, ДИАНОВ ИВАН МАТВЕЕВИЧ, КЛЕПИКОВ НИКОЛАЙ СТЕПАНОВИЧ, ПЫХ ТАТЬЯНА АЛЕКСАНДРОВНА
МПК / Метки
МПК: B07B 7/00
Метки: инерционный, сепаратор
Опубликовано: 07.07.1986
