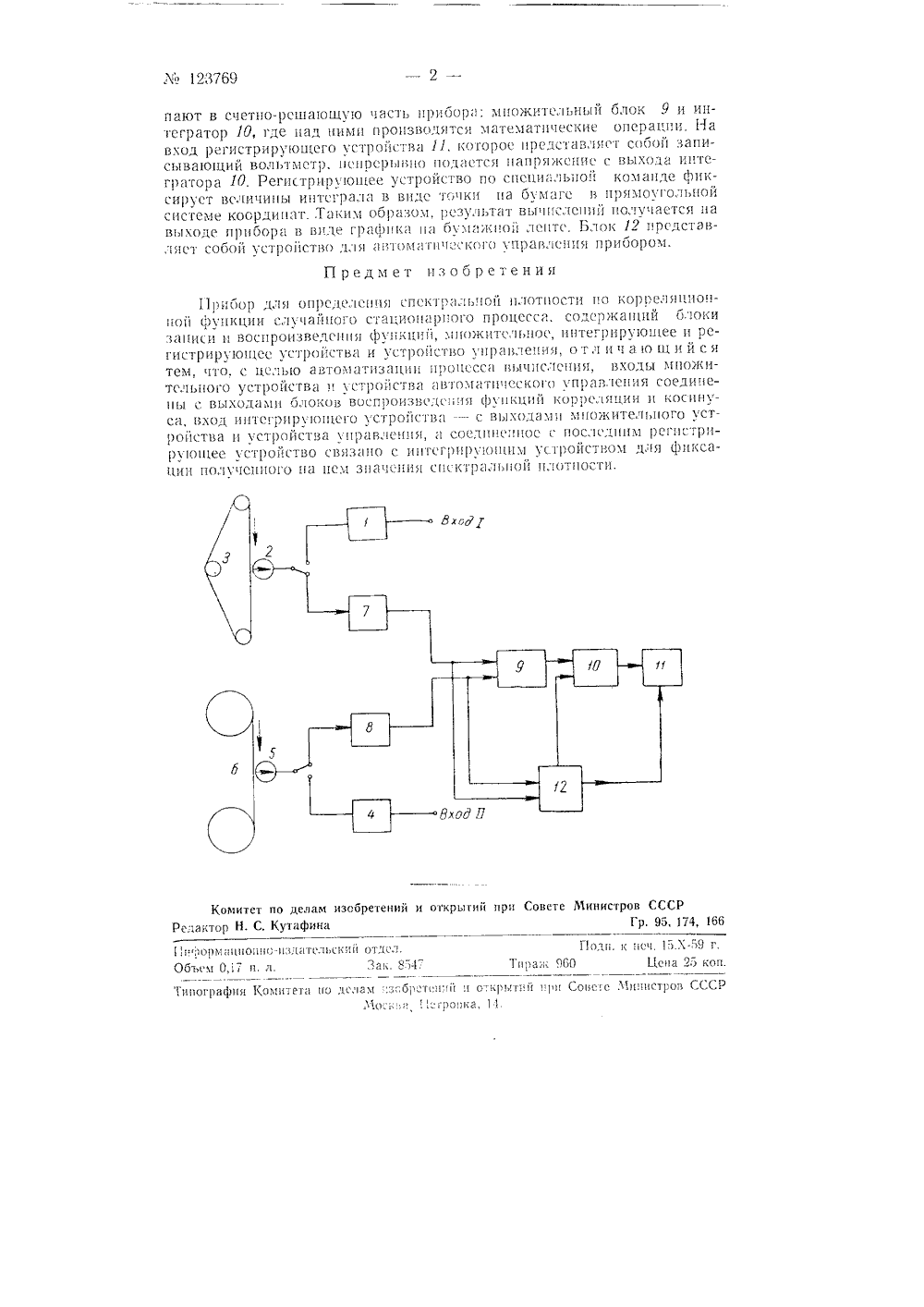

Прибор для определения спектральной плотности по корреляционной функции

Номер патента: 1276986

Опубликовано: 15.12.1986

Автор: Пятигорец

МПК: D03J 1/20, G01N 33/36

Метки: плотности, ткани, утку

...входФормирователя 18, где формируютсяимпульсы, число которых пропорционально количеству уточных нитей,прошедших через щель 7, Счетчик 3Фиксирует количество импульсов, поступивших на его вход с выхода формирователя 18, Ткань с меткой перемещается в направлении узла 4, кото.рый считывает метку. Электрическийимпульс, полученный от считывания1метки, через блок 1 управления поступает в узел 2 нанесения меток ина вход счетчика 3, В результатеэтого на ткань 5 наносится новая метка, а счетчик 3 сбрасывается в исходное, нулевое состояниеВ промежутке между метками вновь происходитзапись информации в счетчик 3 до момента появления очередной метки взоне считывания меток узлом 4. Затем узлом 2 наносится новая метка,а счетчик 3 сбрасывается в...

Номер патента: 337735

Опубликовано: 01.01.1972

Автор: Денисенко

МПК: G06G 7/52

Метки: плотности, распределения

...случайных сигналов, основанные на формировании импульсов, длительность которых равна времени пребывания исследуемого напряжения выше порога - уровня анализа, содержащие триггеры и ин. дикаторы, не обеспечивают необходимой точности измерений, а их работа не всегда устойчива.Цель изобретения - повышение точности измерения плотности распределения случайных сигналов и упрощение устройства.Это достигается тем, что устройство снабжено релаксационным генератором, вход которого соединен с выходом источника случайных сигналов, а выход подключен к входу триггера, соединенного с индикатором.На чертеже представлена блок-схема устройства. Устройство состоит из источника 1 случайных сигналов, релаксационного импульсного генератора 2, триггера...

Номер патента: 627384

Опубликовано: 05.10.1978

Автор: Овчинников

МПК: G01N 9/26

Метки: жидкости, плотности, пневмогидравлическое

...8.Устройство работает следующим образом.В трубках 2 и наизбыточные по отн кб 27384 Формула изобретения 7 Г ИИПИ Заказ 5608/ Тираж 11 сное илиал ППП Патент, г,ужгород, ул,Проектная, 4 ному давления воздуха, пропорциональные плотностям жидкостейй и двЕ наджидкостных пространствах буферных сосудов 4 и 5 устанавливаются такие же избыточные давления воздуха. Когда давления в пьеэометрических трубках 2 и 3 равны нулю (при стравливании воздуха иэ системы, что эквивалентно нулевой плотностижидкостей или их отсутствию), уровни жидкости в буферных и измерительном сосудах одинаковы, а пьезометрическая трубка 7 толь- Ю ко касается поверхности жидкости в сосуде б.,Цавление воздуха в пьезометрической трубке 7 равно нулю.При появлении в...

Номер патента: 974285

Опубликовано: 15.11.1982

Авторы: Водеников, Шаров, Шляпин

МПК: G01R 19/08

Метки: плотности, электролитах

...13, причем ко второму входу второго смесителя подключен выходопорного генератора 7. Выход канала 150измерения длотностй тока в электролитеподключен ко входу цифро-аналогового преобразователя 14, выход которого соединен со входом блока 15 сравнения, второйвходкоторого соединен с выходом цифроаналогового преобразователя 16 канала 8. измерения тока компенсации, Выход блока15 сравнения соединен со входом управля 5 4емого генератора 17 тока, который через измеритель 18 тока подключен ко входу второго датчика.Устройство работает следующим образом, Постоянный ток в электролите, прОтекая через калиброванное сечение первого индукционного датчика 2, изменяет его индуктивность, в результате чего изменяется час тота колебаний первого автогенератора...

Номер патента: 121141

Опубликовано: 01.01.1959

Авторы: Емельянов, Кирсанов

МПК: H04L 25/06

Метки: вероятности, искажений, плотности, полных, распределения, стартстопных

...открывает модуляторнос устройство 31 в линии положительного искажения 27.После совпадения состояний ячеек 10 и 20 в регистрах сдвига, которое соответствует середине посылки, триггер 29 перебрасывается в другое состояние устойчивого равновесия В результате этого запирается модуляторное устройство 31, но открывается устройство 30 в линии отрицательного искажения 28. Следовательно, происходит разделение по знаку смещения характеристического момента восстановления.Импульс напряжения из линии 28 транслируется через вентильную мостовую схему 32 или из линии 27 через вентильную мостовую схему 33 к счетчикам отрицательных искажений 34 или к счетчикам положительных искажений 35. Управление вентильными схемами 32 и 33 осуществляется триггерами зон...
