Номер патента: 1232267

Авторы: Зеличенко, Лавринович

ZIP архив

Текст

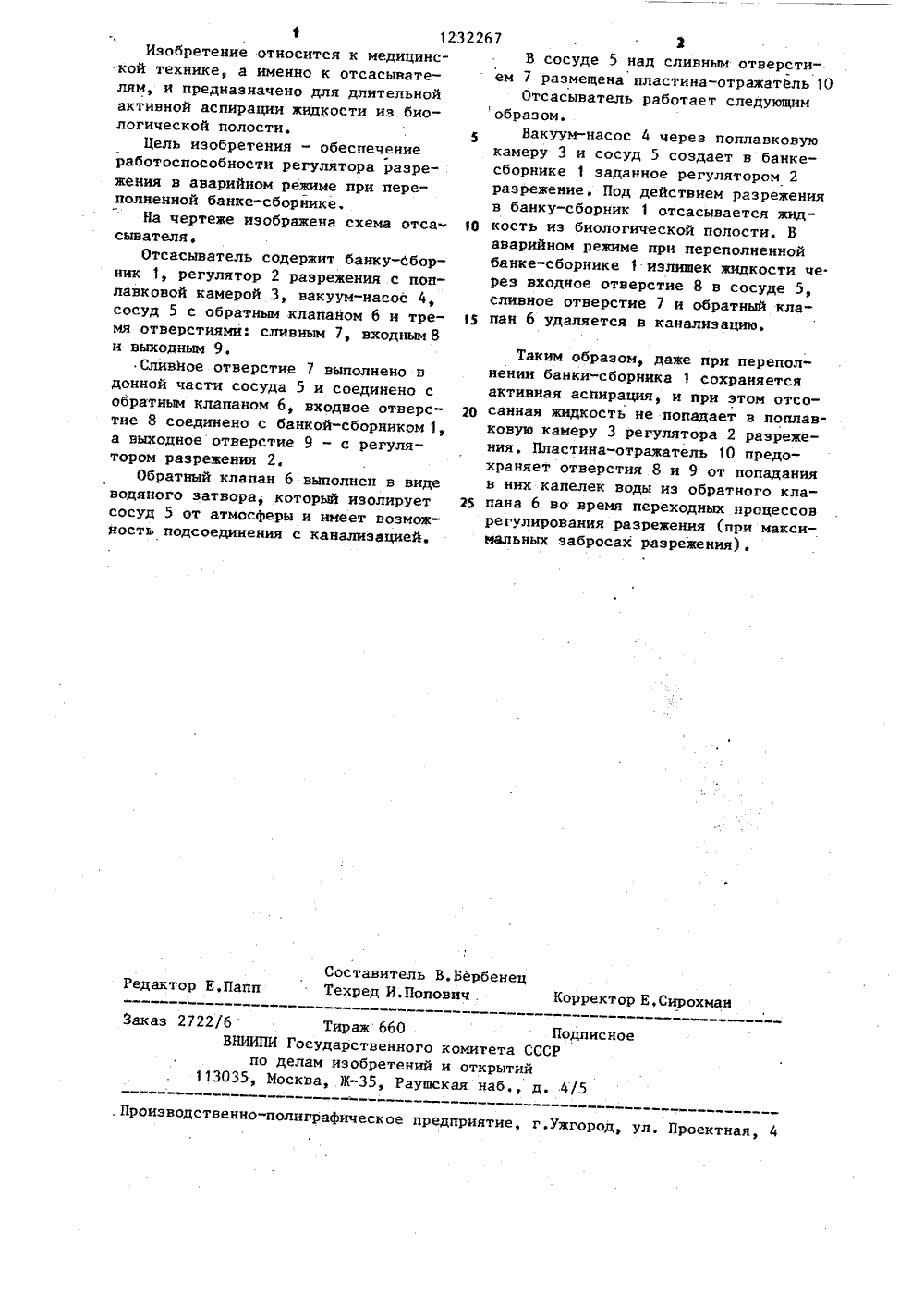

( ч / ОПИСАНИЕ ИЗОБРЕТЕНИЯ ТЕЛЬСТВУ АВТОРСКОМУ юл. В 19научно-исследоват электромеханикико и Л.Л.Лавринов(088,8)видетельство СССР61 М 1/00, 1977. ч ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный тельский инстит (72) Э.И.Зеличе (53) 615.477.84(54)(57) 1. ОТСАСЬВАТЕЛЬ, содержащий последовательно соединенные банку-сборник, регулятор разрежения споплавковой камерой и вакуум-насос,о т л и ч а ю щ и й с я тем, что,с целью обеспечения работоспособности регулятора разрежения в аварийном режиме при переполненной банке-сборнике, он снабжен сосудом с обратным клапаном, сливным, входным и выходным отверстиями, причем сливное отверстие выполнено в донной части сосуда и через обратный клапан имеет возможность подсоединения с канализацией, а остальные отверстия сосуда соединены соответственно с банкой-сборником и регулятором разрежения,2. Отсасыватель по п.1 о т л на ю щ и й с я тем, что обратный клапан выполнен в виде водяного затвора, а сосуд снабжен пластиной-отра жателем, размещенной над сливным отверстием.Составитель В,БербенецТехред И.Попович . Корректор Е,Сирохман Редактор Е.Папп Заказ 2722/6 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г.ужгород, ул, Проектная, 4 1 123226Изобретение относится к медицинской технике, а именно к отсасывателям, и предназначено для длительнойактивной аспирации жидкости из биологической полости.5Цель изобретения - обеспечениеработоспособности регулятора разрежения в аварийном режиме при переполненной банке-сборйике,На чертеже изображена схема отса 10сывателя.Отсасыватель содержит банку-Сборник 1, регулятор 2 разрежения с поплавковой камерой 3, вакуум-насос 4,сосуд 5 с обратным клапаном б и тремя отверстиями: сливным 7, входным 8и выходным 9.Сливное отверстие 7 выполнено вдонной части сосуда 5 и соединено собратным клапаном 6, входное отверстие 8 соединено с банкой-сборником 1,а выходное отверстие 9 - с регулятором разрежения 2.Обратный клапан 6 выполнен в видеводяного затвора, который изолирует 25сосуд 5 от атмосферы и имеет возможность подсоединения с канализацией. 7 3В сосуде 5 над сливным отверстием 7 размещена пластина-отражатель 10Отсасыватель работает следующим образом.Вакуум-насос 4 через поплавковую камеру 3 и сосуд 5 создает в банке- сборнике 1 заданное регулятором 2 разрежение. Под действием разрежения в банку-сборник 1 отсасывается жидкость иэ биологической полости, В аварийном режиме при переполненной банке-сборнике 1 излишек жидкости че. рез входное отверстие 8 в сосуде 5, сливное отверстие 7 и обратный клапан 6 удаляется в канализацию. Таким образом, даже при переполнении банки-сборника 1 сохраняется активная аспирация, и при этом отсо- санная жидкость не попадает в поплавковую камеру 3 регулятора 2 разрежения, Пластина-отражатель 10 предохраняет отверстия 8 и 9 от попадания в них капелек воды из обратного клапана 6 во время переходных процессов регулирования разрежения (при максимальных забросах разрежения).

Смотреть

Заявка

3669325, 26.08.1983

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭЛЕКТРОМЕХАНИКИ

ЗЕЛИЧЕНКО ЭНГЕЛЬ ИЗРАИЛЕВИЧ, ЛАВРИНОВИЧ ЛЕВ ЛЬВОВИЧ

МПК / Метки

МПК: A61M 1/00

Метки: отсасыватель

Опубликовано: 23.05.1986

Код ссылки

<a href="https://patents.su/2-1232267-otsasyvatel.html" target="_blank" rel="follow" title="База патентов СССР">Отсасыватель</a>
