Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 122768
Автор: Лейбман
Текст

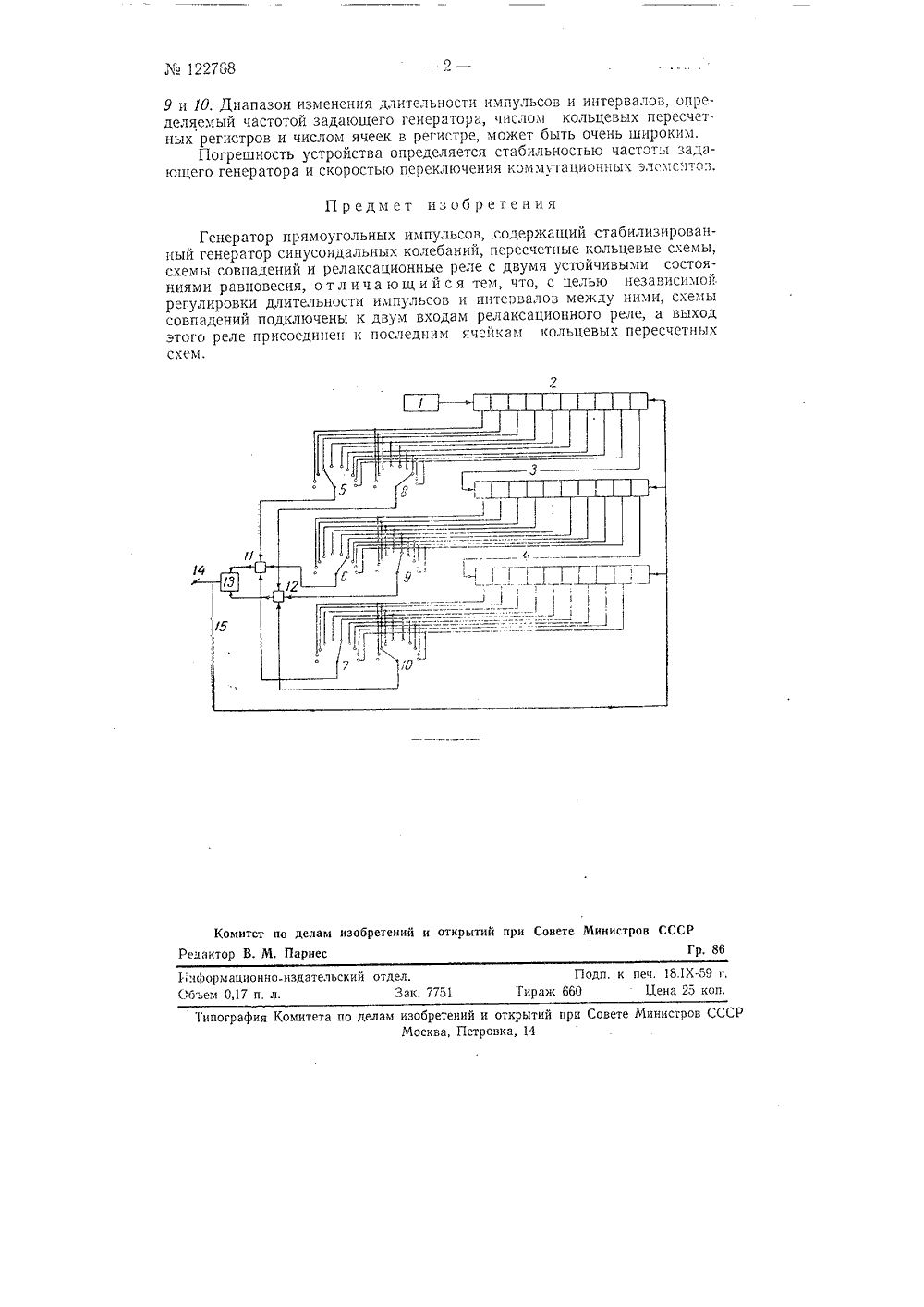

Ю. А, Лейбман ГЕНЕРАТОР ПРЯМОУГОЛЬИЫХ ИМПУЛЬСОВЗаявлено 6 июня 1957 г. за574461/26 в Комитет по делам изобретений и открытий при Совете,Министров СССР Опубликовано в Бюллетене изобретений19 за 1959 г.Генераторы прямоугольных импульсов, содержащие стабилизированный генератор синусоидальных колеоаний, пересчетные кольцевые схемь, схемы совпадений и электронные реле, известны. Основной недостаток известных генераторов состоит в том, что в них невозможна независимая регулировка длительности генерируемых импульсов и интервалов между ними.В предлагаемом генераторе этот недостаток устранен тем, что схемы совпадений подключены к двум входам электронного реле. Выход этого реле соединен с последними ячейками кольцевых пересчетных схем.Принципиальная схема генератора прямоугольных импульсов приведена на чертеже.Импульсы Высокостаоильного задающего генератора 1 поступают на кольцевой пересчетный регистр 2, состоящий из десяти ячеек. С выхода десятой ячейки импульс поступает на вход другого кольцевого пересчет- ного регистра 3, который также содержит десять ячеек, и его выход соединен с входом регистра 4.Следовательно, регистр 2 обеспечивает отсчет единиц импульсов задающего генератора, регистр 3 - десятков, а регистр 4 - сотен импульсов, Выходы каждой из десяти ячеек регистроз 2, 3 и 4 подкл 1 очены соответственно к переключателям б, б, 7 и 8, 9, 10. Переключатели б, б и 7 соединены с блоком совпадений 11, а переключатели 8, 9 и 10 - с блоком совпадений 12. Импульсы с выходов блоков совпадений поступают на вход формирующего устройства 13, в качестве которого использовано электронное реле с двумя устойчивыми состояниями равновесия. С выхода формирующего устройства 13 прямоугольные импульсы поступают на выход генератора 14 и в цепь сброса 1 б. Импульсы цепи сброса возвращают кольцевые пересчетные регистры в исходное состояние.Регулировка длительности формируемых импульсов осуществляется с помощью переключателей б, б и 7, а регулировка длительности интервала между импульсами (независимая от первой) - переключателями 8,122768 Предмет изобретения Генератор прямоугольных импульсов, содержащий стабилизированный генератор синусоидальных колебаний, пересчетные кольцевые схемы, схемы совпадений и релаксационные реле с двумя устойчивыми состояниями равновесия, о т л и ч а ю щ и й с я тем, что, с целью независимой регулировки длительности импульсов и интервалов между ними, схемы совпадений подключены к двум входам релаксационного реле, а выход этого реле присоединен к последним ячейкам кольцевых пересчетных схем. Комитет и крытий при Совете Министров ССС лам изобретен едактор В. М. Парнес р. 86 Рсиформапионно-издательский отдел. Подп, к печ, 18.1 Хг Об".ем 0,17 п. л. Зак, 7751 Тираж 660 Цена 25 коп. ипография Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 149 и 10. Диапазон изменения длительности импульсов и интервалов, определяемый частотой задающего генератора, числом кольцевых пересчетных регистров и числом ячеек в регистре, может быть очень широким,Погрешность устройства определяется стабильностью частоты задающего генератора и скоростью переключения коммутационных эле.;снтоз.
СмотретьЗаявка
574461, 06.06.1957
Лейбман Ю. А
МПК / Метки
МПК: H03K 4/00
Метки: генератор, импульсов, прямоугольных
Опубликовано: 01.01.1959
Код ссылки
