Способ измерения кажущихся размеров (масштаба) пространственно расположенных объектов стереоизображения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

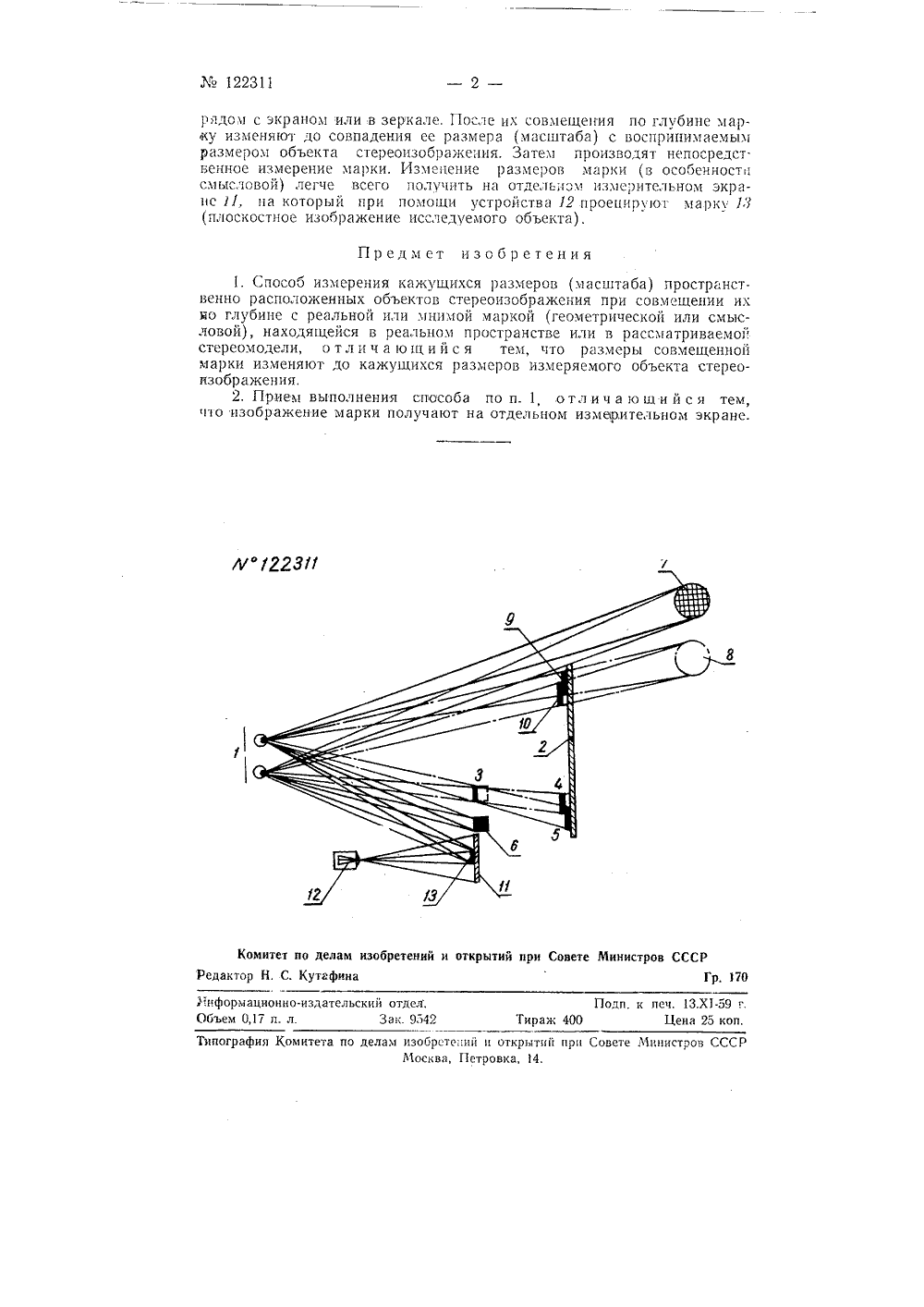

, Щекочихи льцглан и СПОСОБ ИЗМЕРЕНИЯ КАЖУЩИХСЯ РАЗМЕРОВ (МАСШТА ПРОСТРАНСТВЕННО РАСПОЛОЖЕН НЫХ ОБЪЕКТОВ СТЕРЕОИЗОБРАЖЕН ИЯаивлено 2 о декабри 1958 г. за к,"( 614927,2 б в Комитет по дела изобретений и открытий прп Совете Министров СССРенпй Мза 1959 г. пуоликовано в Боллетене пз 1 ри РЗвсстиых сггс "обах иззЯреии 51 кЯжу 1 цихся разз 1 сров (масшт 11- бя) пространстьенно расположенных объектов стереоизображенця определение их псложения осуществляется путем совмещения их по глмбице с реально Илц зИР 1 зо 1 й ЯркоЙ (геометрической цли смысловой), находящейся в реальном пространстве или в рассматриваемой стереомодсли. Однако при одинаковом масштабе изображений объектов на экране воспринимаемые размеры этих объектов в предэкранном пространстве кажутся уменьшенными, а в заэкранном пространстве -4 увеличенными.Для устранения этого недостатка предлагается после совмещения марки с объектом изменять размеры марки до воспринимаемых размеров ооъекта стереоизображения и сопоставлять установленный таким образом размер марки с другими результатами измерения, например с размерази плоскостного изооражения ца экране, принятого нулевого эталона и т. д. Изменение марки осуществляется либо непосредственным подбором реальной марки (как по размерам, та 1( и по форме), либо при помощи отдельного проекционного устройства, цзобр 115 как 1- щего плоскостное изображение марки на измерительном экране.На чертеже изображена схема измерения по предлагаемому способу.,Глаза зтителя 1 рассматриваот и экпане 2 стереоизображение объекта о (с паралляксо.1 4 и 5), воспринимаемого в предэкранноз пространст ". Реальная марка 6 подразнипа"тся по глубине с этим изображением, Для заэкраниого пространства такая же марка 7 совмещается с объектом 8 (параллакс объекта 9 и 10). Подравнивацие марки 7 со стереоизображением объекта может производиться через проем122311 рядом с экраном или в зеркале. После их совмещения по глубине марку изменяют до совпадения ее размера 1 масштаба) с воспринимаемым размером объекта стереоизображепия. Затем производят непосредст. венное измерение марки. Изменение размеров марки (в особенности смысловой) легче всего получить на отдельном измерительном экране 11, на который при помощи устройства 12 проецируют марку И (плоскостное изображение исследуемого объекта).Предмет изобретения1. Способ измерения кажущихся размеров (масштаба) пространственно расположенных объектов стереоизображения при совмещении их ыо глубине с реальной или мнимой маркой (геометрической или смысловой), находящейся в реальном пространстве или в рассматриваемой стереомодели, о т л и ч а ю щ и й с я тем, что размеры совмещенной марки изменяют до кажущихся размеров измеряемого объекта стерео- изображения,2. Прием выполнения способа по п. 1 отлича юш и й с я тем, по изображение марки получают на отдельном измерительном экране. Ф 122311Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Н. С. Кутафина Гр, 170 1 нформацнонно-издательский отдел. Подп, к псч. 13.Х 1-59 г. Объем 0,17 п. л. Зак. 9542 Тираж 400 Цена 25 коп. ипография Комитета по делам изобрстепнй и открытий при Совете Мпннстров СССРМосква, Петровка, 14.
СмотретьЗаявка
614927, 26.12.1958
Гольцман Н. И, Щекочихин В. С
МПК / Метки
МПК: G01C 11/00, G02B 27/22, G03B 35/00
Метки: кажущихся, масштаба, объектов, пространственно, размеров, расположенных, стереоизображения
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/2-122311-sposob-izmereniya-kazhushhikhsya-razmerov-masshtaba-prostranstvenno-raspolozhennykh-obektov-stereoizobrazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения кажущихся размеров (масштаба) пространственно расположенных объектов стереоизображения</a>
Устройство для измерения размера объекта
Номер патента: 879294
Опубликовано: 07.11.1981
МПК: G01B 11/10
...2, подключенного к блоку 3 обработки информации. Измеряемый объект 4 размещен внутри экрана. Описываемое устройство работает следующим образом.Объект 4 (стержневидный образец, пульсирующий по толщине от циклического сжатия вдоль оси, от внутренне-го давления или движения вдоль своей оси) размещается посередине экрана в виде кольцевого нитеобраэного Фотодатчика 2. Затем включается проектор-точечный источник 1 света,который излучает направленный в сторону объекта 4 пучок света и одновременно начинает вращаться по дуге окружности вокруг того же измеряемого объекта 4. При этом образуется движущаяся тень объекта 4 на чувствительном элементе кольцевого нитеобраэного фотодатчика 2, Поскольку объект 4 имеет неправильную форму и, кроме того,...
Устройство определения параметров перемещения и размеров объектов
Номер патента: 1825975
Опубликовано: 07.07.1993
Автор: Фалеев
МПК: G01B 21/00
Метки: объектов, параметров, перемещения, размеров
...одна элементарная точка пространства с координатами х, у, г,Монохроматическое излучение с выхода волоконно-оптического и реобразователя 2 подается на вход селектора 3.Селектор 3 производит селекцию принимаемого сигнала, Монохроматичное излучение, поступившее на вход селектора 3, распространяется дальше по волоконным кольцевым интерферометрам, соединенным со световолокнами датчиков волоконно-оптического преобразователя 2, входные торцы которых приняли излучение обьекта. При этом если скорость движения какого- либо постороннего объекта меньше минимальной скорости движения данного объекта, в нашем случае пули или летательного аппарата, то есть, если время нахождения неизвестного обьекта в зоне видимости одного световолокна...
Фотоэлектронное устройство для измерения размеров объектов
Номер патента: 345353
Опубликовано: 01.01.1972
Автор: Пунгер
МПК: G01B 11/04
Метки: объектов, размеров, фотоэлектронное
...на входном зрачке 8 преобразователя 2 вплотную друг к другу в виде линейки. На выходном зрачке 9 преобразователя 2 задние торцы светопроводов расположены по окружности на расстояниях друг от друга, равных или больших, чем ширина сканирующего светопровода 10, передний конец которого закреплен в сканаторе 3 (сканирующий диск), а задний расположен по оси диска и подведен к фотоэлектрическому преобразователю 1. Сканирующий диск связан с осью шагового двигателя 4, управляемого сигналами с блока управления 11.Индексом 12 обозначен измеряемый объект. Датчик 7 положения объекта в зоне измерения фиксирует наличие движущегося объекта (горячего проката) в точке А, расположенпой на границе измерения АВ.Устройство работает следующми...
Способ измерения размеров объектов
Номер патента: 371427
Опубликовано: 01.01.1973
МПК: G01B 11/04, G01B 21/06
...4 светопроводов входного зрачка 5, расположенных в один ряд, плотно прилегая один к другому.На выходном зрачке 6 торцы светопроводов 0 расположены в виде матрицы, содержащей,например, 63 торца светопроводов. В исходном положении блок 3 логическогоуправления подключает к цепи 7 напряжения 15 Уо такие сопротивления блока 8, при которыхсканирующая апертура 9 телевизионной трубки 10 с помощью отклоняющей системы 11 устанавливается на торце 32, После прихода командного сигнала с фотодатчика 2 блок 3 20 логического управления фиксирует засвеченное состояние торца 32 и переключает сопротивления блока 8 таким образом, что апертура 9 устанавливается на торце, номер которого на половину больше номера торца 32, т, е.25 на торце 48. Блок 3...
Устройство для измерения размеров объектов
Номер патента: 381887
Опубликовано: 01.01.1973
Автор: Пунгер
МПК: G01B 21/06
...размеров изделий, содержащее объектив, волоконно-оптический блок со светопроводами и фотоэлектрический преобразователь.В предлагаемом устройстве для уменьшения размеров выходного зрачка волоконнооптического блока и снижения требований к 10 разрешающей способности фотоэлектрического преобразователя задние торцы светопроводов расположены группами, каждая из которых образована торцами светопроводов с порядковыми номерами, отличающимися на 15 постоянное число, равное количеству свето- проводов, умещающихся в изображении максимального размера изделия, с одинаковым направлением возрастания порядковых номеров в группах. 20На фиг. 1 показана схема предлагаемого устройства; на фиг. 2 - передние торцы зрачка светопровода волоконно-оптического...
