Способ инерционного вращательного бурения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 122103
Автор: Иоаннесян
Текст

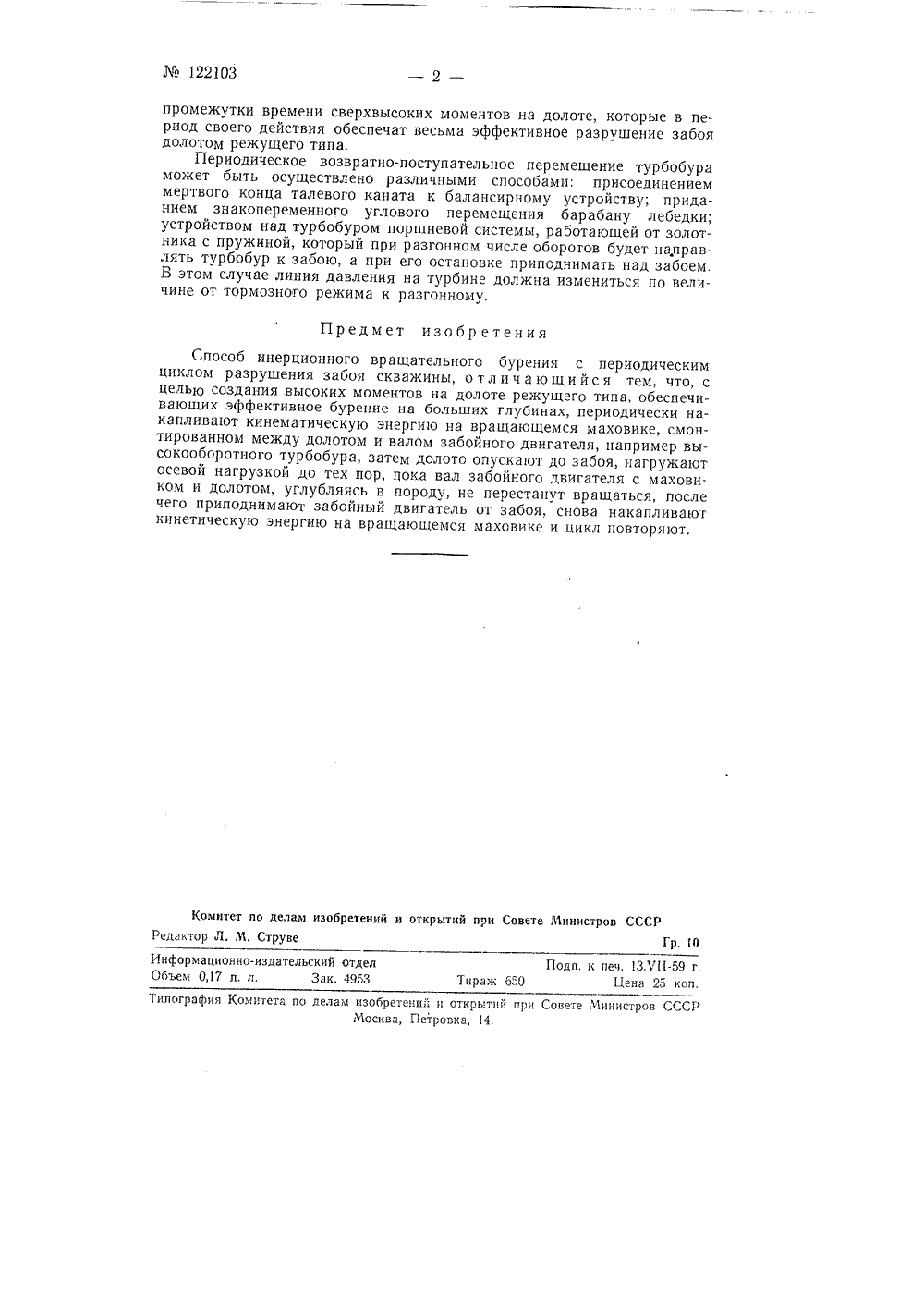

122103 Класс 5 а, 14,зСССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТ 8 УР. А, Иоаннесян и Ю. Р. ИоаннесянСПОСОБ ИНЕРЦИОННОГО ВРАЩАТЕЛЬНОГО БУРЕНИЯ Заявлено 17 января 1959 г. за616790/22 в Комитет по делам изобретенийи открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений17 за 1959 г,Известные способы инерционного вращательного бурения с перио.дическим циклом разрушения забоя скважины не обеспечивают создания высоких моментов на долоте режущего Мипа для производства эффективного бурения на больших глубинах.В описываемом способе этот недостаток устранен благодаря тому, что периодически накапливают кинетическую энергию на вращающемся маховике, смонтированном между долотом и валом забойного двигателя, например высокооборотного турбобура, затем долото опускают до забоя, нагружают осевой нагрузкой до тех пор, пока вал забойного двигателя с маховиком и долотом, углубляясь в породу, не перестанут вращаться, после чего приподнимают забойный двигатель от забоя, снова накапливают кинетическую энергию на вращающемся маховике и цикл повторяют.Между долотом режущего типа (двухлопастного, трехлопастного, четырехлопастного и др.) и валом турбобура (забойного двигателя) помещают маховик, максимально возможного диаметра и необходимой длины. Турбобур для этой цели выбирается высокооборотный, т. е. с ограниченными значениями момента на валу.После начала циркуляции промывочного раствора, т. е, после того, как турбобур начнет работать и наберет разгонное число оборотов, его с необходимой скоростью доводят до забоя и нагружают долото осе. вой нагрузкой до тех пор, пока вал турбобура с маховиком не перестанут вращаться, За период от начала нагружения долота до его остановки вал турбобура сделает определенное число оборотов и долото углубит забой на какую-то величину, После этого турбобур приподнимается, набирает разгонное число оборотов, снова доводится до забоя, и долото нагружается до тех пор, пока оно не остановится. Затем циклы периодически повторяются.Основной особенностью такой работы является использование кинетической энергии вращающегося маховика для создания в короткие122103 промежутки времени сверхвысоких моментов на долоте, которые в период своего действия обеспечат весьма эффективное разрушение забоя долотом режущего типа.Периодическое возвратно-поступательное перемещение турбобура может быть осуществлено различными способами: присоединением мертвого конца талевого каната к балансирному устройству; приданием знакопеременного углового перемещения барабану лебедки; устройством над турбобуром поршневой системы, работающей от золотника с пружиной, который при разгонном числе оборотов будет направлять турбобур к забою, а при его остановке приподнимать над забоем. Б этом случае линия давления на турбине должна измениться по величине от тормозного режима к разгонному,Предмет изобретения Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Л. М. Струве Гр. 10Информационно-издательский отделОбъем 0,17 п. л. Зак. 4953 Типография Комитета по делам изобретений п открытий прн Совете Министров СССГ Москва, Петровка, 14.Способ инерционного вращательного бурения с периодическим циклом разрушения забоя скважины, о тлич а ющийся тем, что, с целью создания высоких моментов на долоте режущего типа, обеспечивающих эффективное бурение на больших глубинах, периодически накапливают кинематическую энергию на вращающемся маховике, смонтированном между долотом и валом забойного двигателя, например высокооборотного турбобура, затем долото опускают до забоя, нагружают осевой нагрузкой до тех пор, пока вал забойного двигателя с махови. ком и долотом, углубляясь в породу, не перестанут вращаться, после чего приподнимают забойный двигатель от забоя, снова накапливают кинетическую энергию на вращающемся маховике и цикл повторяют.
СмотретьЗаявка
61679022, 17.01.1959
Иоаннесян Р. А, Иоаннесян Ю. Р
МПК / Метки
МПК: E21B 4/00
Метки: бурения, вращательного, инерционного
Опубликовано: 01.01.1959
Код ссылки
