Устройство для удаления нетекучих донных отложений из судовых резервуаров хранения нефтепродуктов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

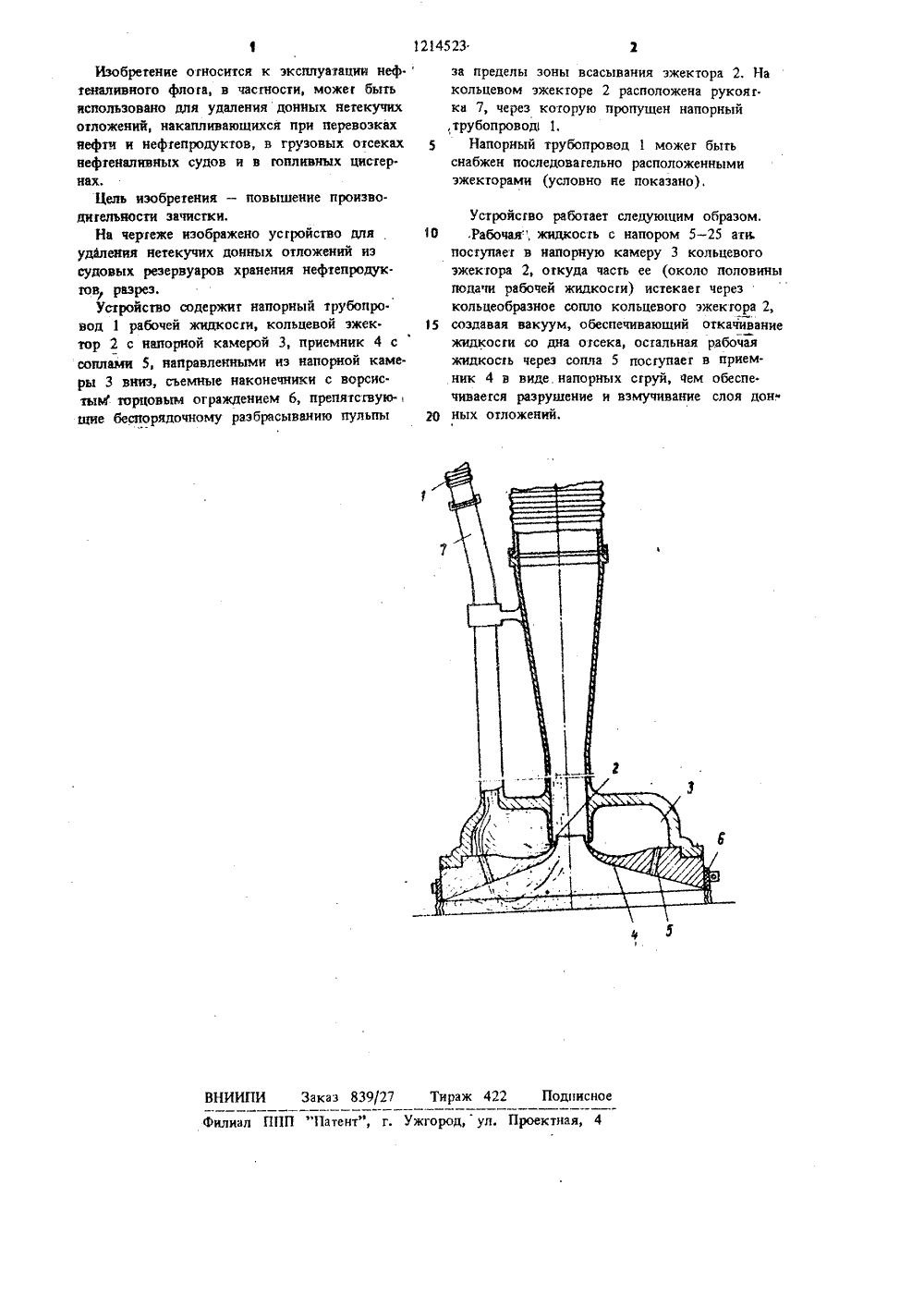

ОЮЗ СОВЕТСКИХ ОЦИАЛИСТИЧЕСНРЕСПУБЛИК И 9) О 1)51) 4 В 63 В 57/О ИСАНИЕ ИЗОБРЕТЕН,е с я сем, чго, с целгабаритов, рукоятка вьнее пропущен напорны отличаюшеью снижения весапюлнена .полой и ч й трубопровод. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Московский институт инженеров водноготранспорта(56) Нестерова М. П., Кочкин П, И.Очистка емкостей ог остатков нефгепродук.тов, М,: ЦНИИТЭнефгехим, 1975, с. 39 - 40,(54) (57) 1, УСТРОЙСТВО ДЛЯ УДАЛЕНИЯНЕТЕКУЧИХ ДОННЫХ ОТЛОЖЕНИЙ ИЗ СУДОВЪХ РЕЗЕРВУАРОВ ХРАНЕНИЯ НЕФТЕПРОДУКТОВ, содержащее кольцевой эжектор сприемником, напорным трубопроводом инапорной камерой, о т л и ч а ю щ е ес я тем, что, с целью повышения произво.дительности зачистки, укаэанный приемникснабжен съемным наконечником с ворсистым торцовым ограждением и выполнен свертикальными сквозными соплами, через ко.торые он сообщен с напорной камерой, коль.цевой эжектор снабжен рукояткой, распо.ложенной наклонно к его продольнойоси симметрии, а сопло кольцевого эжек.тора расположено на верхней части приемника.2. Устройство по и. 1, о т л и ч а ю.щ е е с я тем, что, с целью обеспеченияравномерности гидродииамического воздействияна защищаемую площадь, суммарная площадь поперечных сечений вертикальныхсквозных сопел равна плошади поперечногосечения сопла кольцевого эжектора ихверхние центры расположены симметрично поокружности с диаметром, равным 2/3 диамет.ра поперечного сечения приемника, а оси нап.равлены внутрь вниз под утлом к продоль.ной оси симметрии кольцевого эжектора, изменяющимся в диапазоне 12 - 15, при этомдиаметр поперечного сечения приемника вшесть раз больше диаметра поперечного сечения горловины кольцевого эжектора,3. Устройство по и, 1, о т л и ч а ю .щ е е с я тем, что, с целью создания подпора под приемником и облегчения нередвижения устройства внутри судовой топливнойцистерны, высота и ширина ворсистого торцового ограждения равны 1/4 диаметра поперечного сечения горловины кольцевогоэжектора,4, Устройство по п. 1, о т л и ч а ющ е е с я тем, что, напорный трубопроводдополнительно снабжен последовательно рас.положенными эжекторами, выполненнымис возможностью сообщения с полостъю су.дового резервуара хранения нефтепродуктов1Изобретение огносится к эксплуатации неф.теналивного флота, в частности может бьгтьисполъзовано для удаления донных нетекучихотложений, накапливающихся при перевозкахнефти и нефтепродуктов, в грузовых отсекахнефтеналивных судов и в гопливных цисгернах,Цель изобретения - повьгщение производигелъности зачистки,На чертеже изображено устройство дляудаления иетекучих донных отложений изсудовых резервуаров хранения нефтепродук.тов разрез.Устройство содержит напорный трубопро.вод 1 рабочей жидкости кольцевой эжек.тор 2 с напорной камерой 3, приемник 4 ссоплами 5, направленными из напорной каме.ры 3 вниз, съемные наконечники с ворсис.тым торцовым ограждением 6, препятствую-щие беспорядочному разбрасыванию пульпы 1214523эа пределы зоны всасывания эжектора 2. На кольцевом эжекгоре 2 расположена рукоятка 7, через которую пропущен напорный ,трубопровод 1,Напорный трубопровод 1 можег быть снабжен последовагельно расположенными эжекторами (условно не показано). чУстроисгво работает следующим образом, 10 Рабочая, жидкость с напором 5 - 25 аткпоступает в напорную камеру 3 кольцевого эжектора 2, откуда часть ее (около половины подачи рабочей жидкости) истекаег через кольцеобразное сопло кольцевого эжекго а 2р 15 создавая вакуум, обеспечивающий откачиваниежидкости со дна отсека, остальная рабочая жидкость через сопла 5 посгупаег в приемник 4 в виде. напорных струй, чем обеспе чиваегся разрушение и взмучивание слоя дон 20 ных отложений.НИИПИ Заказ 839/27 Ти 1)аж 422илиад ППП "Патент", г, Ужго тисное роек тная,
СмотретьЗаявка
3774609, 08.05.1984
МОСКОВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ВОДНОГО ТРАНСПОРТА
БИБИКОВ ЮРИЙ ГРИГОРЬЕВИЧ, СИЗОВ ГЕОРГИЙ НИКОЛАЕВИЧ, СТРУЧКОВ ВИКТОР АНДРЕЕВИЧ, ХАХАЛИН ВИКТОР СТЕПАНОВИЧ
МПК / Метки
МПК: B63B 57/02
Метки: донных, нетекучих, нефтепродуктов, отложений, резервуаров, судовых, удаления, хранения
Опубликовано: 28.02.1986
