Система очистки судовых нефтесодержащих вод
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

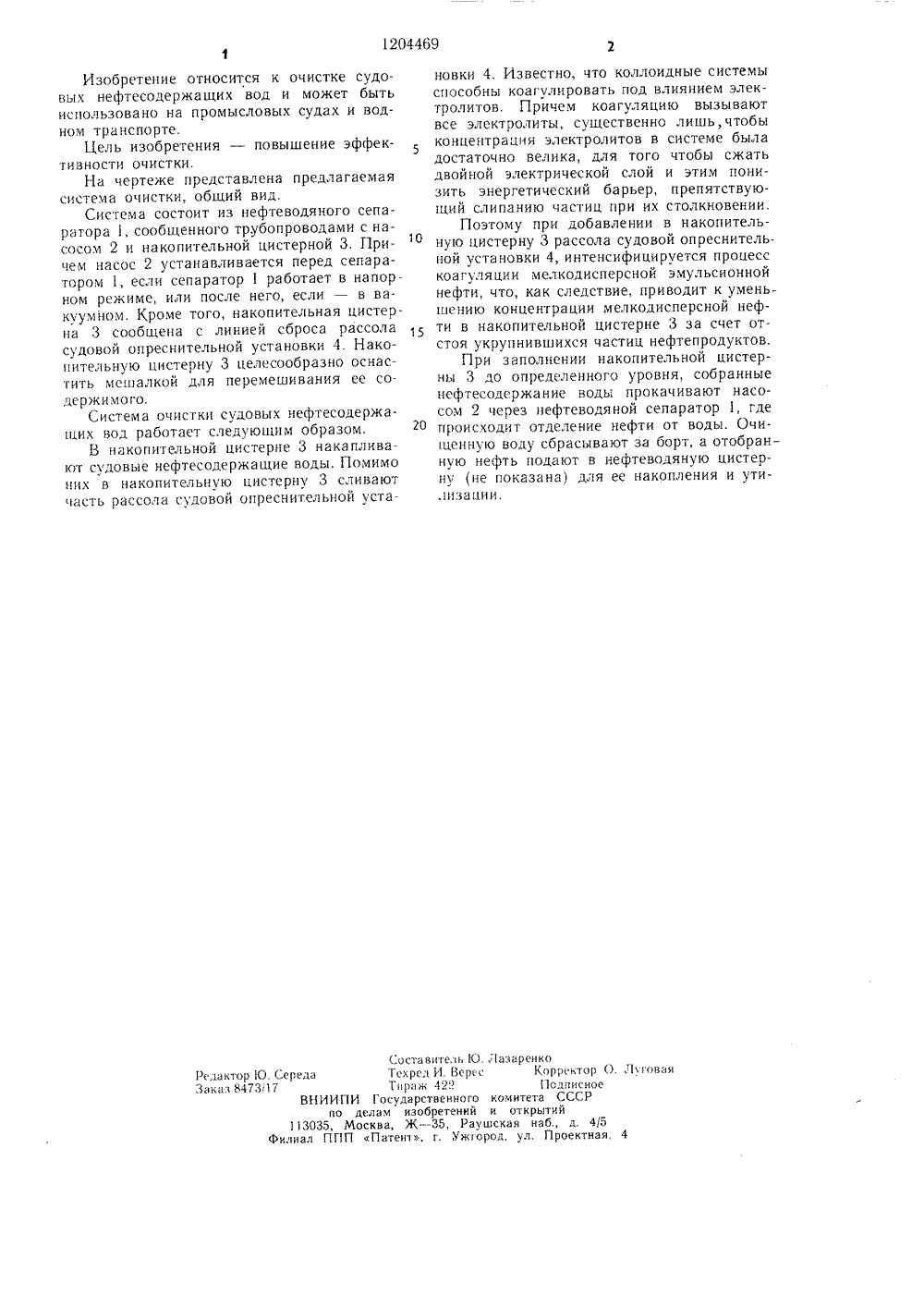

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК О 12044 19) В 13/О ИЗ А Н РЕТ боростроите . Владецкий льный ющей Судоащита окрии судов. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57)НЕФТЕСлинию сных устаобщеннькопительчто, сочистки,с линиеительных СИСТЕМА ОЧИСТКИ СУДОВЫХ ОДЕРЖАЩИХ ВОД, содержащая броса рассола судовых опреснительновок, нефтеводяной сепаратор, сой трубопроводами с насосом и наной цистерной, отличающаяся тем, целью повышения эффективности накопительная цистерна сообщена сброса рассола судовых опреснистановок.1204469 Составитель Ю. Лазаренко Тсхред И. Верес Корректор 01 уговая Тираж 42. Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - -35, Раушская наб., д. 4/5 филиал ППП аПатент, г. Ужгород, ул. Проектная. 4Редактор Ю Середазаказ 847317 Изобретение относится к очистке судовых нефтесодержащих вод и может быть использовано на промысловых судах и водном транспорте.Цель изобретения - повышение эффективности очистки.На чертеже представлена предлагаемая система очистки, общий вид.Система состоит из нефтеводяного сепаратора 1, сообщенного трубопроводами с насосом 2 и накопительной цистерной 3. Причем насос 2 устанавливается перед сепаратором 1, если сепаратор 1 работает в напорном режиме, или после него, если - в вакуумном, Кроме того, накопительная цистерна 3 сообщена с линией сброса рассола судовой опреснительной установки 4. Накопительную цистерну 3 целесообразно оснастить мешалкой для перемешивания ее содержимого.Система очистки судовых нефтесодержащих вод работает следующим образом.Б накопительной цистерне 3 накапливакт судовые нефтесодержащие воды, Помимо них в накопительную цистерну 3 сливают часть рассола судовой опреснительной устанонки 4. Известно, что коллоидные системы способны коагулировать под влиянием электролитов, Причем коагуляцию вызывают все электролиты, существенно лишь, чтобы концентрация электролитов в системе была достаточно велика, для того чтобы сжать двойной электрической слой и этим понизить энергетический барьер, препятствующий слипанию частиц при их столкновении.Поэтому при добавлении в накопительную цистерну 3 рассола судовой опреснитель.ной установки 4, интенсифицируется процесс коагуляции мелкодисперсной эмульсионной нефти, что, как следствие, приводит к уменьшению концентрации мелкодисперсной нефти в накопительной цистерне 3 за счет отстоя укрупнившихся частиц нефтепродуктов.При заполнении накопительной цистерны 3 до определенного уровня, собранные нефтесодержание воды прокачивают насосом 2 через нефтеводяной сепаратор 1, где 0 происходит отделение нефти от воды. Очищенную воду сбрасывают за борт, а отобранную нефть подают в нефтеводяную цистерну (не показана) для ее накопления и утилизации.
СмотретьЗаявка
3776195, 27.07.1984
СЕВАСТОПОЛЬСКИЙ ПРИБОРОСТРОИТЕЛЬНЫЙ ИНСТИТУТ
ХАПАЕВ ВАДИМ МАТВЕЕВИЧ, ВЛАДЕЦКИЙ ОЛЕГ ВАЛЕНТИНОВИЧ
МПК / Метки
МПК: B63B 13/00
Метки: вод, нефтесодержащих, судовых
Опубликовано: 15.01.1986
Код ссылки
<a href="https://patents.su/2-1204469-sistema-ochistki-sudovykh-neftesoderzhashhikh-vod.html" target="_blank" rel="follow" title="База патентов СССР">Система очистки судовых нефтесодержащих вод</a>
