Устройство для регулирования уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1188705
Авторы: Забулонский, Красовский
Текст

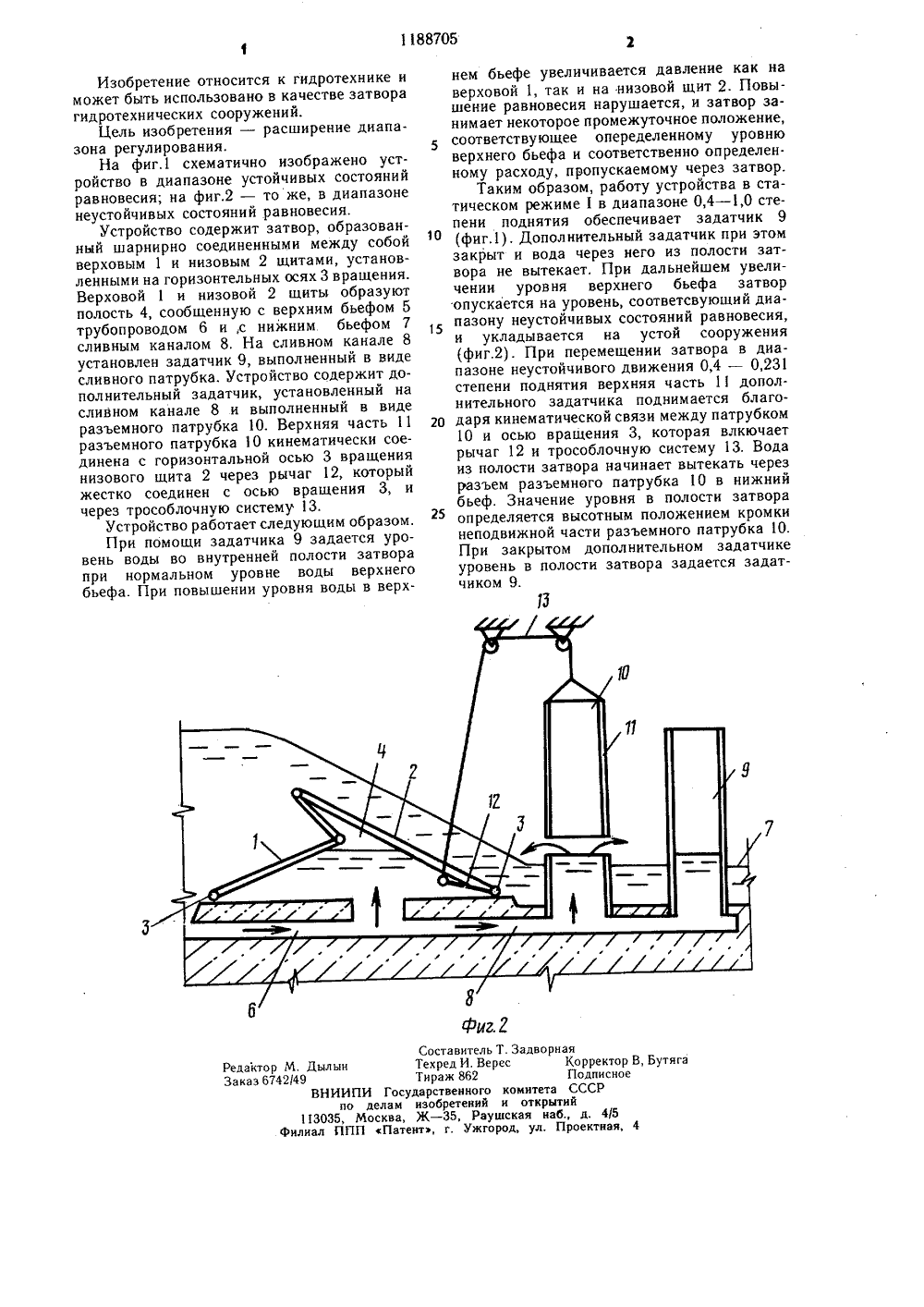

ЕТЕН ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ПИСАНИЕ И К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(72) А. П. Красовский и А. ф. Забулонский (71) Украинский государственный головной проектно-изыскательский и научно-исследовательский институт Укргипроводхоз (53) 621.646(088.8)(54) (57) УСТРОЙСТВО ДЛЯ РЕГУЛ И РОВАНИЯ УРОВНЯ ВЕРХНЕГО БЬЕфА, содержащее затвор, образованный шарнирно,901188705 А соединенными между собой верховым и низовым щитами, установленными на горизонтальных осях вращения и образующими полость, сообщенную с верхним бьефом и с нижним бьефом сливным каналом, на котором установлен задатчик, выполненный в виде сливного патрубка, отличающееся тем, что, с целью расширения диапазона регулирования, устройство содержит дополнительный задатчик, установленный на. сливном канале и выполненный в виде разъемного патрубка, разъем которого расположен ниже сливного торца сливного патрубка, причем верхняя часть разъемного патрубка кинематически соединена с горизонтальной осью вращения низового щита.1188705 иг Составитель Т. 3 Техред И. Верес Тираж 862 Государственного ком елам изобретений и сква, Ж - 35, Раушска Патент, г. Ужгород,дворнаяКорректор В, БутягаПодписноеитета СССРткрытийя наб., д, 4/5ул. Проектная, 4 Редактор М, ДылыиЗаказ 674249ВНИИПпо113035, МФилиал ППП Изобретение относится к гидротехнике и может быть использовано в качестве затвора гидротехнических сооружений.Цель изобретения - расширение диапазона регулирования.На фиг,1 схематично изображено устройство в диапазоне устойчивых состояний равновесия; на фиг.2 - то же, в диапазоне неустойчивых состояний равновесия.Устройство содержит затвор, образованный шарнирно соединенными между собой верховым 1 и низовым 2 щитами, установленными на горизонтельных осях 3 вращения. Верховой 1 и низовой 2 щиты образуют полость 4, сообщенную с верхним бьефом 5 трубопроводом 6 и,.с нижним бьефом 7 сливным каналом 8, На сливном канале 8 установлен задатчик 9, выполненный в виде сливного патрубка. Устройство содержит дополнительный задатчик, установленный на сливном канале 8 и выполненный в виде разъемного патрубка 10, Верхняя часть 11 разъемного патрубка 1 О кинематически соединена с горизонтальной осью 3 вращения низового щита 2 через рычаг 12, который жестко соединен с осью вращения 3, и через трособлочную систему 13.Устройство работает следующим образом.При помощи задатчика 9 задается уровень воды во внутренней полости затвора при нормальном уровне воды верхнего бьефа. При повышении уровня воды в верхнем бьефе увеличивается давление как на верховой 1, так и на низовой щит 2. Повышение равновесия нарушается, и затвор занимает некоторое промежуточное положение, соответствующее опеределенному уровню верхнего бьефа и соответственно определенному расходу, пропускаемому через затвор.Таким образом, работу устройства в статическом режиме 1 в диапазоне 0,4 - 1,0 степени поднятия обеспечивает задатчик 9 (фиг.1) . Допол нител ьный задатчик при этом закрыт и вода через него из полости затвора не вытекает. При дальнейшем увеличении уровня верхнего бьефа затвор опускается на уровень, соответсвующий диапазону неустойчивых состояний равновесия, и укладывается на устой сооружения (фиг.2). При перемещении затвора в диапазоне неустойчивого движения 0,4 - 0,231 степени поднятия верхняя часть 11 дополнительного задатчика поднимается благо даря кинематической связи между патрубком10 и осью вращения 3, которая влкючает рычаг 12 и трособлочную систему 13. Вода из полости затвора начинает вытекать через разъем разъемного патрубка 10 в нижний бьеф. Значение уровня в полости затвора определяется высотным положением кромки неподвижной части разъемного патрубка 10.При закрытом дополнительном задатчике уровень в полости затвора задается задатчиком 9.
СмотретьЗаявка
3761995, 25.06.1984
УКРАИНСКИЙ ГОСУДАРСТВЕННЫЙ ГОЛОВНОЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "УКРГИПРОВОДХОЗ"
КРАСОВСКИЙ АЛЕКСАНДР ПЕТРОВИЧ, ЗАБУЛОНСКИЙ АНАТОЛИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: G05D 9/00
Метки: бьефа, верхнего, уровня
Опубликовано: 30.10.1985
Код ссылки
<a href="https://patents.su/2-1188705-ustrojjstvo-dlya-regulirovaniya-urovnya-verkhnego-befa.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для регулирования уровня верхнего бьефа</a>
Регулятор уровня воды верхнего бьефа в гидротехнических сооружениях
Номер патента: 1291934
Опубликовано: 23.02.1987
Автор: Бочкарев
МПК: G05D 9/02
Метки: бьефа, верхнего, воды, гидротехнических, регулятор, сооружениях, уровня
...1 в процессе его открытия.55Принцип действия регулятора уровня основан на уравновешивании моментов сил, действующих на подвижныечасти его силы тяжести С затвора 1,силы тяжести противовеса 7 и силыдавления воды Р на верхнюю часть 3затвора 1 (силами трения вращения, ввиду их малости по сравнению с другими силами, можно пренебречь).Регулятор работает следующим образом,Пока воды в верхнем бьефе нет,или уровень воды меньше расчетного,т.е. Ььс 11, затворнаходитсяв закрытом положении (фиг.1). Приэтом на затвор 1 действуют: сила тяжести С затвора 1 сила гидростатического давления Р воды (силадавления на криволинейную поверхность затвора 1 движущего моментане создает, так как вектор этой силыпроходит через горизонтальную ось 5вращения),...
Регулятор уровней воды в бьефах гидротехнических сооружений
Номер патента: 1386969
Опубликовано: 07.04.1988
МПК: G05D 9/02
Метки: бьефах, воды, гидротехнических, регулятор, сооружений, уровней
...которой сообщена с верхним бьефом отверстием 4, снабже на отверстием 5 для выпуска воздуха и размещенным в нижнем бьефе сливным каналом 6 с гибким участком 7, На сливном канале 6 установлен первый клапан 8, связанный с поплавковым 20 датчиком 9 уровня нижнего бьефа 1 На сливном канале 6 установлен также второй клапан 10, связанный с поплавковым датчиком 11 уровня верхнего бьефа. Поплавковые датчики 9 и 11 25 установлены в перфорированных трубах 12 и 13. Затвор окружен сороудерживающей решеткой 14, которая является одновременно и направляющей. Площадь отверстия 4 больше суммы плеща дей сливного канала и отверстия 5 для зыпуска воздуха.Регулятор уровней воды работает следующим образом.В случае повышения уровня воды в верхнем бьефе...
Устройство для регулирования уровня бьефа
Номер патента: 866035
Опубликовано: 23.09.1981
МПК: E02B 7/42
...размещенные по высоте сливные отверстия 14. Оголовок 15 гибкого шланга 8 перекрывается клапаном 16, связанным штоками 17, 18 и коромыслом 19, установленным на опоре 20, с поплавком 21. Поплавок 21 размещен в камере 22, сообщающейся с нижним бьефом 23 отверстием 24. Боковой колодец 5 соединен с нижним бьефом 23.Устройство для регулирования уровня бьефа работает следующим образом.866035 Формула изобретенияб 7 0 Составитель Т. Вострова Техред А. Бойкас Корректор Г. Решетник Тираж 696 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. ЮрковецкийЗаказ 8020/45 При отклонении уровня нижнего бьефа 23 от...
Вододействующий клапанный затвор на горизонтальных осях вращения, автоматически сбрасывающий излишек воды под плоский щит при повышении напора
Номер патента: 110691
Опубликовано: 01.01.1957
Автор: Бочкарев
Метки: автоматически, вододействующий, воды, вращения, горизонтальных, затвор, излишек, клапанный, напора, осях, плоский, повышении, сбрасывающий, щит
...Вращение затвора 1 с подъемом вокруг нулевой точки ограничивается направляю110691шими плоскостями 5, форма которых определяется статическим расчетом, исходя из равенства моментов М. =- М где М, - момент воды. М, - момент затвора, Перемещение затвора в зависимости от М, обозначено , Р, й, Р. Схема работы клапанного затвора-автомата.Погруженный в воду затвор до наполнения на величину Ир будет полностью перекатывать отверстие, До этого момента М, больше М Когда глубина наполнения перед затвором будет равна Нр, появится равенство моментов М, =М При увеличении расхода М, станет большечто заставит подняться затвор и сбросить излишнюю воду. С открытием затвора М, увеличится за счет увеличения плеча. В связи с тем, что ноги присоединены к...
Вакуумный затвор
Номер патента: 1536132
Опубликовано: 15.01.1990
Авторы: Блехеров, Вербер, Ракогон, Фельдблюм, Эдельман
МПК: F16K 3/20, F16K 51/02
...имеет кольцевую полость 17 и сквозные гнезда 18. В полости 17 помещено плоское нажимное кольцо 19, 45 а в гнездах 18 - тела качения (шарики) 20, На стержне 9 ступицы 8 выполнена резьба и навернута нажимная гайка 21 со штурвалом 22, Запорный орган 2 имеет проходное отверстие 23, диаметр которого соответствует внутреннему диаметру эластичного патрубка 11. В одном из крайних положений запорного органа 2 в корпусе 1 (в левом закрытом положении) ось отверстия 2355 совпадает с осью эластичного патрубка 11, Фланцами 24 и 25 затвор присоединяется к трубопроводу.Затвор работает следующим образом. Принимается исходное положение затвора - закрытое состояние, в этом случае запорный орган 2 в корпусе 1 находится в правом положении, зажат между...
